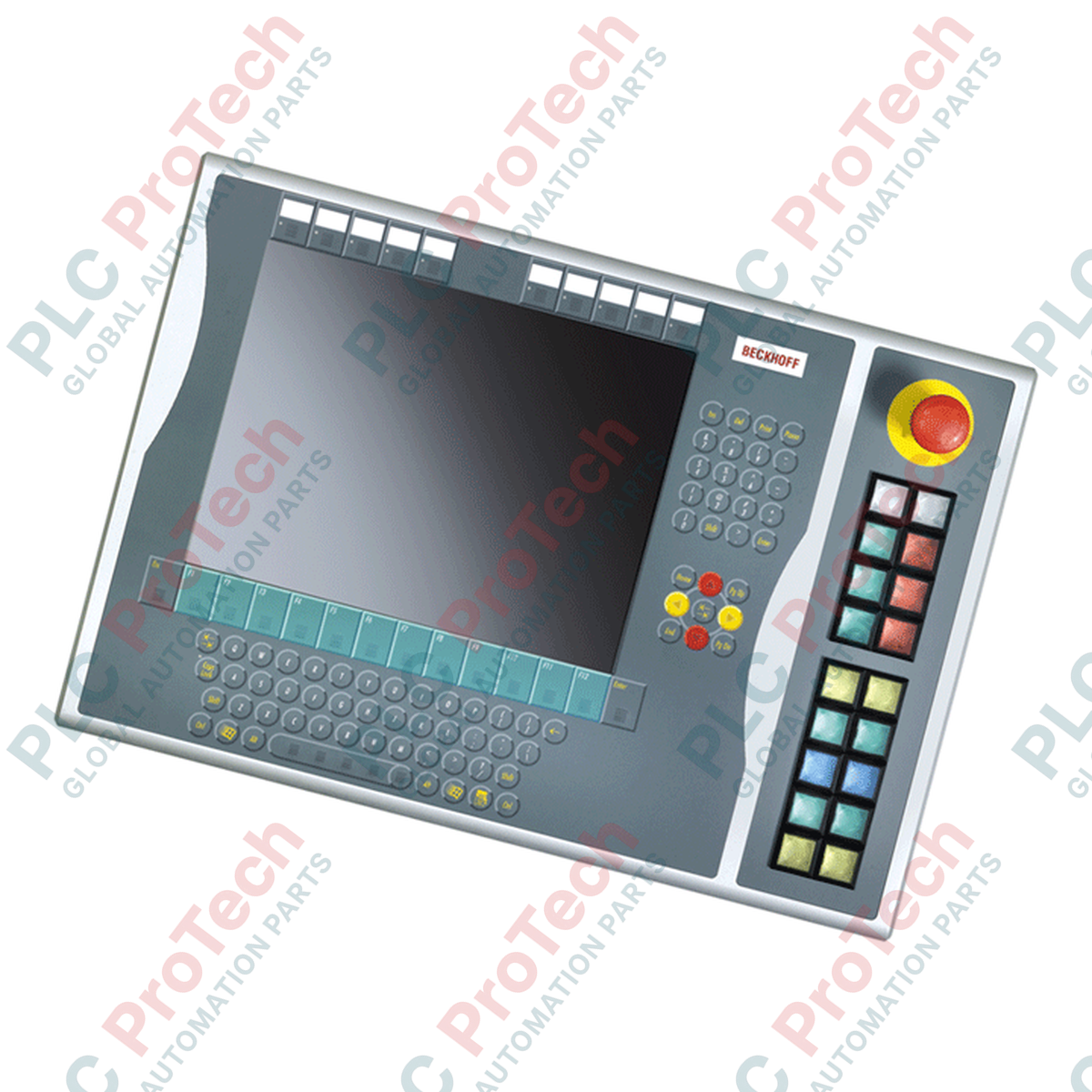

BECKHOFF C9900-E678 Estensione del pannello di controllo con pulsanti

Descrizione

Progettato per ampliare le funzionalità dell'interfaccia operatore, C9900-E678 offre configurazioni dedicate del layout dei comandi tattili per i terminali operatore industriali Beckhoff. Questa estensione a pulsanti è progettata specificamente per il montaggio sul lato destro dei Control Panel e Panel PC CP6x32-00xx e CP7x32-00xx dotati di display da 15 pollici e tastiere alfanumeriche. Integrando i comandi fisici dell'operatore direttamente accanto all'unità display, questo modulo semplifica le operazioni di override manuale e il monitoraggio del sistema in ambienti produttivi complessi.

L'unità dispone di 18 pulsanti quadrati Siemens Signum con lampade di segnalazione e di un pulsante di arresto di emergenza ad alta visibilità. La flessibilità di cablaggio è integrata e offre una comunicazione a doppio percorso tramite i protocolli standard CP-Link/USB oppure tramite cablaggio diretto su morsettiera per l'integrazione nei circuiti di sicurezza cablati.

Caratteristiche

• Progettato specificamente per l'integrazione meccanica ed elettrica sul lato destro dei pannelli operatore Beckhoff compatibili da 15 pollici.
• Dotato di 18 pulsanti quadrati Siemens Signum (30 x 30 mm) con lampade di segnalazione integrate.
• Include 1 pulsante di arresto di emergenza Siemens Signum per impieghi gravosi, progettato per l'integrazione diretta nei sistemi di sicurezza.
• Supporta la personalizzazione delle marcature tramite etichette inseribili per identificare i singoli cappucci dei pulsanti.
• Trasmissione a doppio percorso dello stato dei pulsanti: comunicazione standard tramite CP-Link o USB (utilizzando un contatto normalmente aperto) oppure cablaggio diretto tramite file di morsetti (utilizzando un secondo contatto normalmente aperto).
• Le lampade di segnalazione funzionano esclusivamente tramite il percorso di comunicazione di controllo CP-Link o USB.

Applicazioni

• Stazioni di macchine utensili industriali pesanti e centri di lavoro CNC.
• Pannelli di controllo per linee di assemblaggio automobilistiche e automazione di stabilimento.
• Operazioni di produzione a processo che richiedono comandi tattili ausiliari e arresti di emergenza localizzati.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Assicurarsi che il Control Panel o Panel PC host (serie CP6x32 / CP7x32) sia completamente spento prima di iniziare le procedure di montaggio.
• Fissare saldamente l'alloggiamento dell'estensione alla struttura della guida meccanica destra dell'unità display utilizzando gli elementi di fissaggio specificati.
• Instradare con attenzione le connessioni USB/CP-Link interne per evitare tensioni o schiacciamenti dietro la cornice del display.
• Collegare direttamente i morsetti dell'interruttore di arresto di emergenza al relè di sicurezza principale dell'impianto o al PLC di sicurezza, utilizzando pratiche standard a doppio canale.
