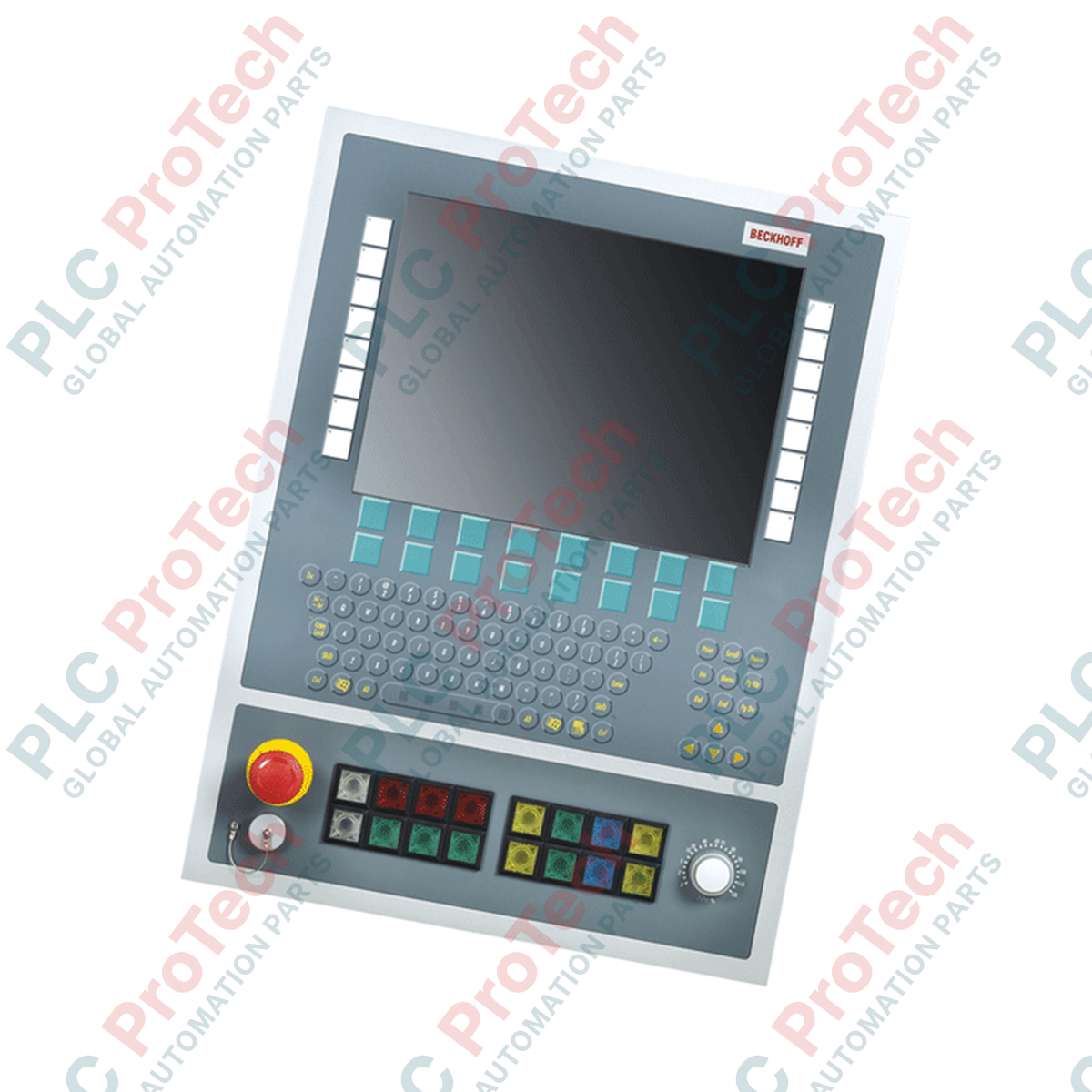

BECKHOFF C9900-E783 Estensione con pulsanti per pannello di controllo

Descrizione

BECKHOFF C9900-E783 è un'estensione a pulsanti per operatori progettata specificamente per l'integrazione con i pannelli di controllo e i Panel PC BECKHOFF CP6xxx e CP7xxx. Progettata per il montaggio diretto sotto unità display compatibili da 15 pollici prive di tastiere integrate, questa estensione hardware amplia l'interfaccia operatore combinando comandi fisici tattili con il funzionamento tramite schermo tattile.

Questa estensione a pulsanti offre agli operatori comandi tattili per intervenire immediatamente, tra cui pulsanti standard, un pulsante di arresto di emergenza integrato, un selettore rotativo a codice Gray e porte USB accessibili frontalmente. Separando i percorsi di ingresso tra trasmissione USB e cablaggio fisico diretto, l'unità offre sia un'installazione semplificata sia architetture di connessione ad alta affidabilità per i comandi critici.

Nell'ambito della sua fase ufficiale di assistenza del ciclo di vita, BECKHOFF C9900-E783 è un componente essenziale per la sostituzione e il retrofit di macchine utensili legacy, impianti di lavorazione e sistemi di automazione industriale esistenti che richiedono interfacce fisiche precise per il feedback dell'operatore.

Caratteristiche

• Progettato specificamente per il montaggio sotto i display BECKHOFF da 15 pollici privi di tastiere integrate.
• Dispone di 16 tasti a pulsante quadrati (30 x 30 mm) dotati di spie luminose integrate.
• Include 1 pulsante di arresto di emergenza per impieghi gravosi, cablabile direttamente, per l'integrazione nel circuito di sicurezza.
• Dotato di un selettore a codice Gray a 23 posizioni monitorato tramite l'interfaccia USB.
• Interfaccia USB Type-A a doppia porta situata sul pannello frontale, protetta da un cappuccio a vite IP65.
• Opzioni di cablaggio flessibili con trasmissione USB per i segnali standard e una seconda morsettiera a cablaggio diretto per un cablaggio fisico ridondante o ad alta affidabilità.

Applicazioni

• Montaggio diretto sotto i pannelli di controllo BECKHOFF CP6942 e CP7942 da 15 pollici.
• Integrazione diretta con i Panel PC BECKHOFF CP6242, CP6442, CP6542 e CP7242.
• Pannelli operatore per macchine utensili che richiedono comandi fisici a pulsante oltre agli schermi tattili.
• Sostituzioni e retrofit di hardware legacy per sistemi attualmente in servizio operativo attivo.

Specifiche tecniche

Connessioni / interfacce

Linee guida per l'installazione

1. Assicurarsi che tutta l'alimentazione elettrica del pannello di controllo o Panel PC host CP6xxx o CP7xxx sia completamente scollegata prima del montaggio.
2. Verificare che le dimensioni fisiche dell'alloggiamento dell'unità host da 15 pollici siano correttamente compatibili con il modello di montaggio del blocco di espansione C9900-E783.
3. Fissare saldamente l'estensione dei pulsanti sotto il gruppo dello schermo utilizzando gli elementi di fissaggio meccanici specificati.
4. Collegare il cavo dell'interfaccia USB interna dal blocco di espansione alla porta host USB designata del Panel PC o del pannello di controllo.
5. Instradare e cablare i contatti fisici di arresto di emergenza ai relè di sicurezza principali della macchina o ai sistemi TwinSAFE.
6. Se è richiesto un feedback fisico diretto, collegare i percorsi del segnale del secondo contatto normalmente aperto (NO) dei pulsanti dalla morsettiera ai morsetti di ingresso del PLC.
7. Verificare che il cappuccio a vite IP65 sia fissato saldamente sulle porte USB anteriori quando non sono utilizzate.
8. Ripristinare l'alimentazione del sistema e testare gli stati dei pulsanti, l'illuminazione delle lampade e il selettore tramite il software di controllo.
