Estensione a pulsanti Beckhoff C9900-E805 serie CP6xxx/CP7xxx

Descrizione

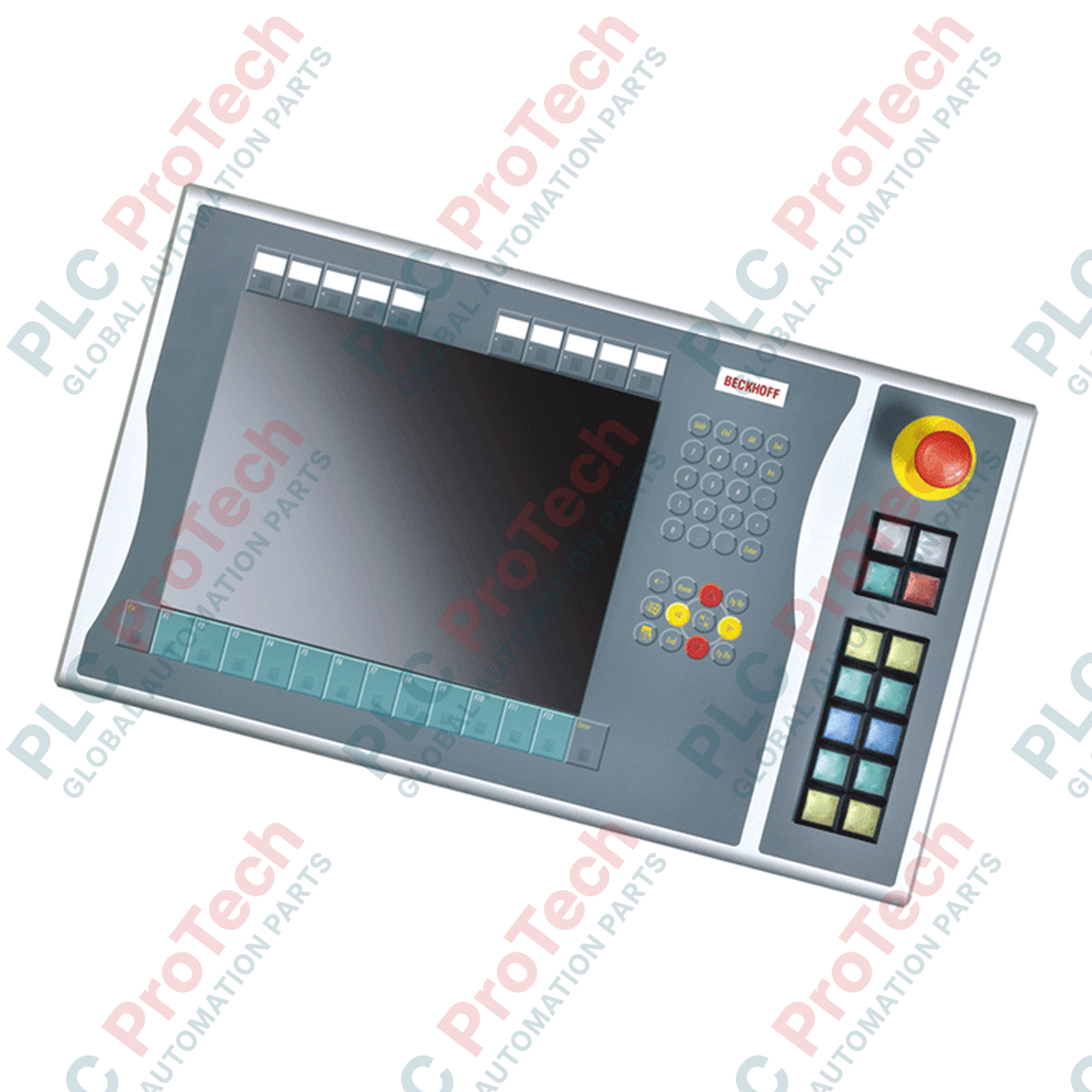

Progettato per consentire una solida interazione fisica uomo-macchina, il Beckhoff C9900-E805 si monta direttamente sul lato destro dei Control Panel e Panel PC CP6x21-00xx e CP7x21-00xx con display da 15 pollici. Questa estensione a pulsanti offre agli operatori comandi fisici tattili accanto all'interfaccia touchscreen. Progettata per ambienti che richiedono un elevato feedback meccanico, l'unità integra dodici pulsanti quadrati personalizzabili e un dispositivo di arresto di emergenza integrato, cablabile direttamente. Grazie a due percorsi di comunicazione paralleli—la trasmissione digitale seriale integrata tramite CP-Link o USB, insieme a morsetti fisici per il cablaggio diretto secondario—questa estensione hardware garantisce che i comandi critici di esecuzione della macchina rimangano altamente affidabili e cablati in modo deterministico ai controllori di sicurezza o alle schede di ingresso PLC.

Caratteristiche principali

• Formato ottimizzato: Progettato specificamente per il montaggio sul lato destro delle unità di controllo Beckhoff da 15 pollici senza tastiere integrate.
• Elementi di controllo industriali: Dotato di 12 tasti a pulsante quadrati Siemens Signum da 30 x 30 mm, ciascuno con spie integrate controllate dal software.
• HMI di sicurezza dedicata: Include 1 pulsante di arresto di emergenza Siemens Signum per impieghi gravosi, progettato per il cablaggio diretto nei circuiti di comando con grado di sicurezza certificato.
• Interfaccia a doppio canale: Funziona principalmente tramite CP-Link o USB per la trasmissione dei comandi e il controllo delle spie, abbinati a una morsettiera ausiliaria che consente il cablaggio fisico di un secondo contatto normalmente aperto per ogni pulsante.
• Etichette personalizzabili: Tasche trasparenti con inserimento a scorrimento consentono la marcatura localizzata e specifica per l'applicazione dei tasti.

Applicazioni

• Stazioni di controllo dell'operatore (OCS) per linee di assemblaggio automobilistico.
• Macchinari per la lavorazione dei metalli e centri di lavoro CNC che richiedono l'interazione fisica con i comandi Avvio ciclo/Arresto avanzamento.
• Sistemi di imballaggio, smistamento e movimentazione dei materiali che richiedono un'indicazione visiva locale e la possibilità di isolamento in caso di emergenza.
• Aree di produzione esplosive o difficili, in cui l’uso di un pannello touch con guanti bagnati è integrato da pulsanti fisici.

Specifiche tecniche

Connessioni e interfacce

Informazioni empiriche di progettazione

Modelli alternativi e compatibilità

L’unità C9900-E805 è progettata esclusivamente per i pannelli di controllo da 15 pollici. Non può essere adattata a alloggiamenti per display più piccoli (ad es. 12 pollici) o più grandi (ad es. 19 pollici) a causa della distanza strutturale dei punti di fissaggio e dei cablaggi. Poiché si trova nella sua fase di assistenza, i sistemi esistenti dotati di hardware CP6x21 o CP7x21 dovrebbero mantenere una scorta di ricambio di questo modello. Per passare ai pannelli CP2xxx o CP3xxx più recenti, è necessaria una generazione diversa di estensioni a pulsanti, poiché i segnali dell’interfaccia elettrica sono differenti.

Problemi applicativi e note ingegneristiche

Sebbene durante il normale funzionamento i pulsanti vengano trasmessi digitalmente tramite CP-Link o USB, non affidarsi mai al percorso di comunicazione seriale USB o CP-Link per l’isolamento di emergenza. Il pulsante di arresto di emergenza deve essere sempre cablato direttamente dai contatti posteriori ai relè di sicurezza certificati, come EL6900 o moduli di sicurezza dedicati, per soddisfare le direttive di sicurezza SIL 3/Categoria 4.

Suggerimenti per la messa in servizio e il cablaggio

Quando si configurano le morsettiere ausiliarie per il cablaggio dei contatti puliti, assicurarsi che i cavi di comando non corrano parallelamente ai cavi del motore ad alta tensione e alta frequenza, per prevenire le interferenze elettromagnetiche. La messa a terra del telaio del pannello CP6xxx/CP7xxx associato tramite il prigioniero di terra è obbligatoria affinché gli encoder digitali interni funzionino in modo affidabile senza perdite di segnale.
