BECKHOFF

Estensione con pulsanti per serie Beckhoff C9900-E845 CP6xxx e CP7xxx

SKU C9900-E845

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: C9900-E845

  • Country of origin:Germany

  • Product Type: Moduli di estensione Push-Button

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: disegni quotati delle estensioni del pulsante in formato AutoCAD DXF

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

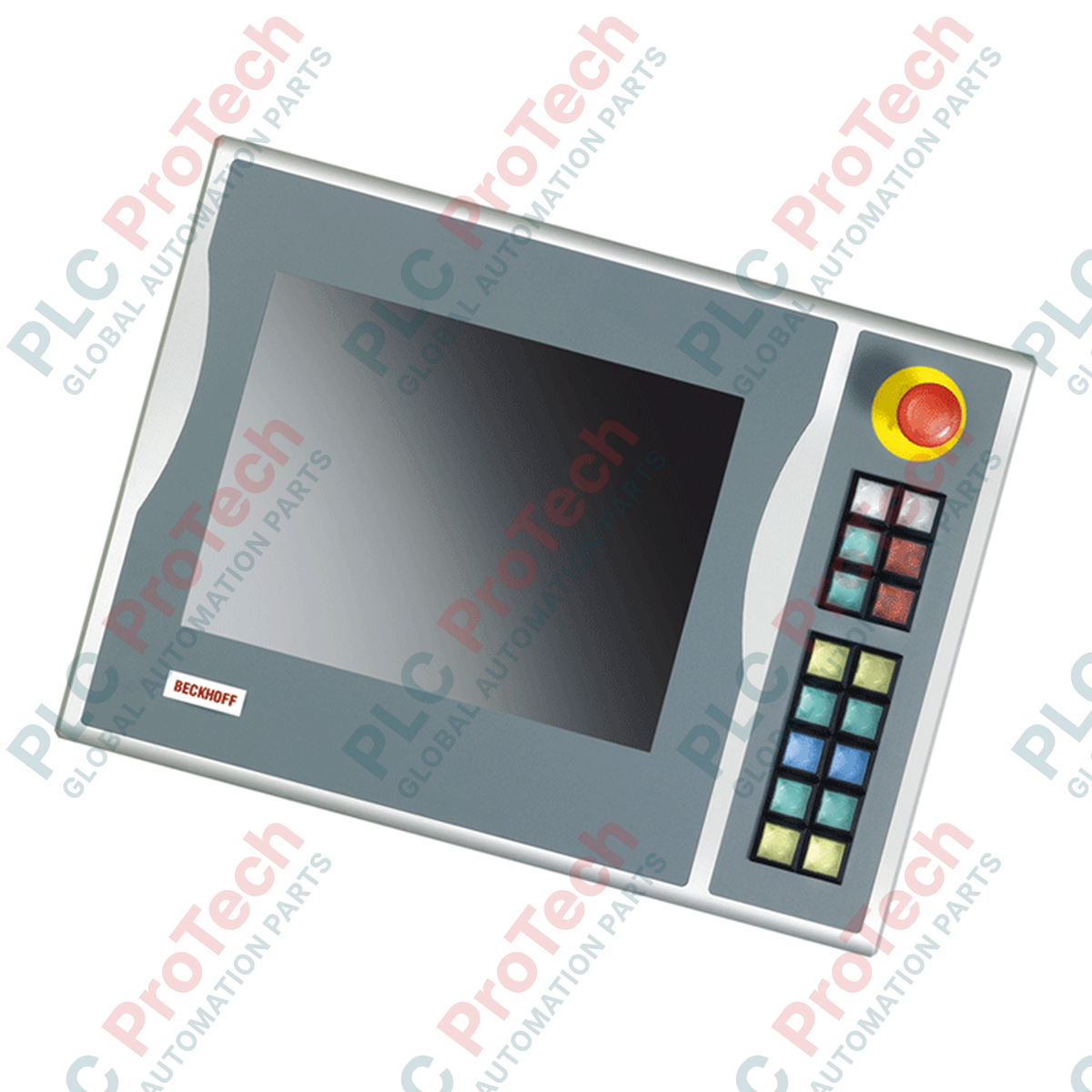

Per i sistemi industriali che richiedono comandi operatore fisici dedicati, il Beckhoff C9900-E845 integra un'espansione dell'interfaccia montata sul lato destro direttamente nei pannelli di comando e nei Panel PC CP6xxx e CP7xxx con display da 15 pollici. Progettata per dispositivi senza tastiere integrate, questa estensione a pulsanti collega l'intervento fisico sulla macchina alle schermate HMI computerizzate, offrendo agli operatori opzioni di comando dirette e tattili. L'unità dispone di 16 pulsanti quadrati illuminati e di un pulsante di arresto di emergenza integrato, supportando sia il feedback gestito dal software sia i circuiti di sicurezza indipendenti.

Caratteristiche

  • Configurazione sul lato destro: fattore di forma ottimizzato per il montaggio strutturale sul lato destro dei pannelli da 15 pollici.
  • Pulsanti operatore tattili: 16 pulsanti quadrati Siemens Signum (30 x 30 mm) dotati di inserti personalizzabili per un'etichettatura univoca delle funzioni.
  • Spie luminose di stato integrate: ciascuno dei 16 pulsanti contiene una spia di segnalazione attiva per il feedback diagnostico visivo.
  • Arresto di emergenza dedicato: include un pulsante di arresto di emergenza Siemens Signum altamente affidabile, progettato per l'interruzione immediata del circuito cablato.
  • Architettura di trasmissione a doppio percorso: trasmissione digitale di tutti i pulsanti tramite CP-Link o USB utilizzando un contatto normalmente aperto, abbinata a una fila di morsetti indipendente per una funzionalità secondaria di cablaggio diretto.

Applicazioni

  • Ambienti di comando CP6x02 e CP7x02: espansione dell'interfaccia fisica diretta per le serie di pannelli Beckhoff CP6x02-00xx e CP7x02-00xx.
  • Console di override tattili: applicazioni che richiedono comandi operatore ad alta frequenza (come movimento a impulsi, avvio del ciclo o ripristino da guasto) insieme alla visualizzazione digitale.
  • Stazioni di comando integrate per la sicurezza: aree di produzione che richiedono un arresto di emergenza fisico e locale, cablato direttamente ai relè di sicurezza funzionale.

Specifiche tecniche

Produttore Beckhoff Automation GmbH & Co. KG
Numero articolo / SKU C9900-E845
Dimensioni del display del pannello compatibile 15 pollici (senza tastiera integrata)
Modelli di pannelli compatibili Serie CP6x02-00xx, CP7x02-00xx
Lato di montaggio fisico Lato destro
Tipo di pulsante Siemens Signum, quadrato (30 mm x 30 mm)
Quantità di pulsanti 16 pulsanti
Pulsante di arresto di emergenza 1 x pulsante Siemens Signum (cablabile direttamente)
Contatti del circuito di controllo Percorso 1: 1 x normalmente aperto (NO) tramite CP-Link o USB
Percorso 2: 1 x normalmente aperto (NO) tramite fila della morsettiera interna
Trasmissione della lampada di segnalazione Solo CP-Link o USB
Stato del ciclo di vita Fase di servizio
Peso di spedizione (calcolato) 5,0 kg

Connessioni e interfacce

Collegamento / porta Assegnazione funzione / circuito
Collegamento bus CP-Link / USB Trasmette lo Stato 1 di tutti i 16 pulsanti e alimenta tutte le spie attive.
Morsettiera interna (fila) Fornisce accesso cablato ai contatti NO secondari e indipendenti dei 16 pulsanti.
Terminali dell’arresto di emergenza Morsettiera di collegamento cablata direttamente, che bypassa il bus USB/CP-Link per l’integrazione del circuito di sicurezza fisico.

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il C9900-E845 è progettato esclusivamente per schermi diagonali da 15 pollici delle famiglie classiche CP6x02 e CP7x02. Poiché questo prodotto si trova attualmente nella fase di assistenza, assicurarsi che le tolleranze degli spazi fisici e i percorsi delle staffe sui bracci di montaggio corrispondano alle revisioni precedenti dei pannelli. Verificare che i driver USB o CP-Link siano aggiornati nelle immagini di sistema, per garantire la trasmissione continua degli stati dei tasti.

Errori applicativi e note ingegneristiche

Sebbene i 16 pulsanti standard dispongano di un cablaggio ridondante a doppio contatto, le spie LED integrate possono essere comandate solo tramite comandi software attraverso CP-Link o USB. Ciò significa che, se il bus di comunicazione si interrompe, le spie si spegneranno anche se i contatti secondari cablati fisicamente sulla morsettiera sono chiusi. Progettare di conseguenza le schermate HMI ausiliarie per gestire i circuiti di feedback.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collegano i contatti secondari normalmente aperti direttamente alle file di morsetti, utilizzare cavi di controllo schermati per prevenire le interferenze elettromagnetiche (EMI) causate dai cavi dei motori ad alta frequenza o dagli azionamenti a frequenza variabile nelle vicinanze. Assicurarsi che il cablaggio dell’arresto di emergenza sia integrato in un relè di monitoraggio della sicurezza verificato o in un modulo di ingressi sicuri, quindi eseguire test funzionali per confermare che il contatto fisico si apra in modo affidabile sotto carico.

Linee guida per l’installazione

AVVERTENZA CRITICA: Prima di iniziare il montaggio meccanico o il cablaggio elettrico, disalimentare completamente il Panel PC o il Control Panel host. Assicurarsi che tutte le alimentazioni esterne collegate alla morsettiera interna siano isolate, per evitare scosse elettriche o danni all’apparecchiatura causati da tensioni residue di ritorno.
1

Allineare l’alloggiamento dell’estensione dei pulsanti con i punti di montaggio preforati sul lato destro del Control Panel host da 15 pollici.

2

Fissare il collegamento meccanico utilizzando gli elementi di fissaggio forniti e omologati per la coppia, per mantenere l’integrità dell’involucro contro l’ingresso di polvere e umidità.

3

Instradare direttamente il cavo dell’interfaccia di comunicazione interna CP-Link o USB alla porta dedicata sulla scheda dell’unità di controllo host.

4

Terminare le file delle morsettiere dell’arresto di emergenza e dei terminali secondari con cavi correttamente crimpati, assicurandosi che tutte le viti delle morsettiere siano serrate alla coppia specificata dal produttore.

FAQ

Il pulsante di arresto di emergenza sul C9900-E845 può essere controllato tramite CP-Link o USB?

No. Il pulsante di arresto di emergenza Siemens Signum è progettato per essere collegato direttamente a un circuito di sicurezza esterno tramite apposite morsettiere interne, per garantire la conformità ai requisiti di sicurezza funzionale, indipendentemente dal bus di comunicazione digitale.

Come gestiscono i 16 pulsanti la commutazione ridondante dei contatti?

Ogni pulsante è configurato con un percorso a doppio contatto. Il primo contatto normalmente aperto (NO) trasmette i dati sullo stato digitalmente tramite USB o CP-Link, mentre il secondo contatto normalmente aperto può essere collegato direttamente tramite la morsettiera integrata.

Le spie luminose integrate sono alimentate dai morsetti cablati?

No. Le 16 spie luminose integrate sono controllate e alimentate esclusivamente tramite l'interfaccia digitale CP-Link o USB.

Quali specifici pannelli Beckhoff sono compatibili con il C9900-E845?

Questa estensione fisica con pulsanti è progettata per i pannelli di controllo e i Panel PC delle serie Beckhoff CP6x02-00xx e CP7x02-00xx, dotati di display da 15 pollici e privi di tastiera integrata.
