BECKHOFF C9900-E897 Estensione a pulsanti per pannelli di controllo e Panel PC CP6xxx e CP7xxx

Descrizione

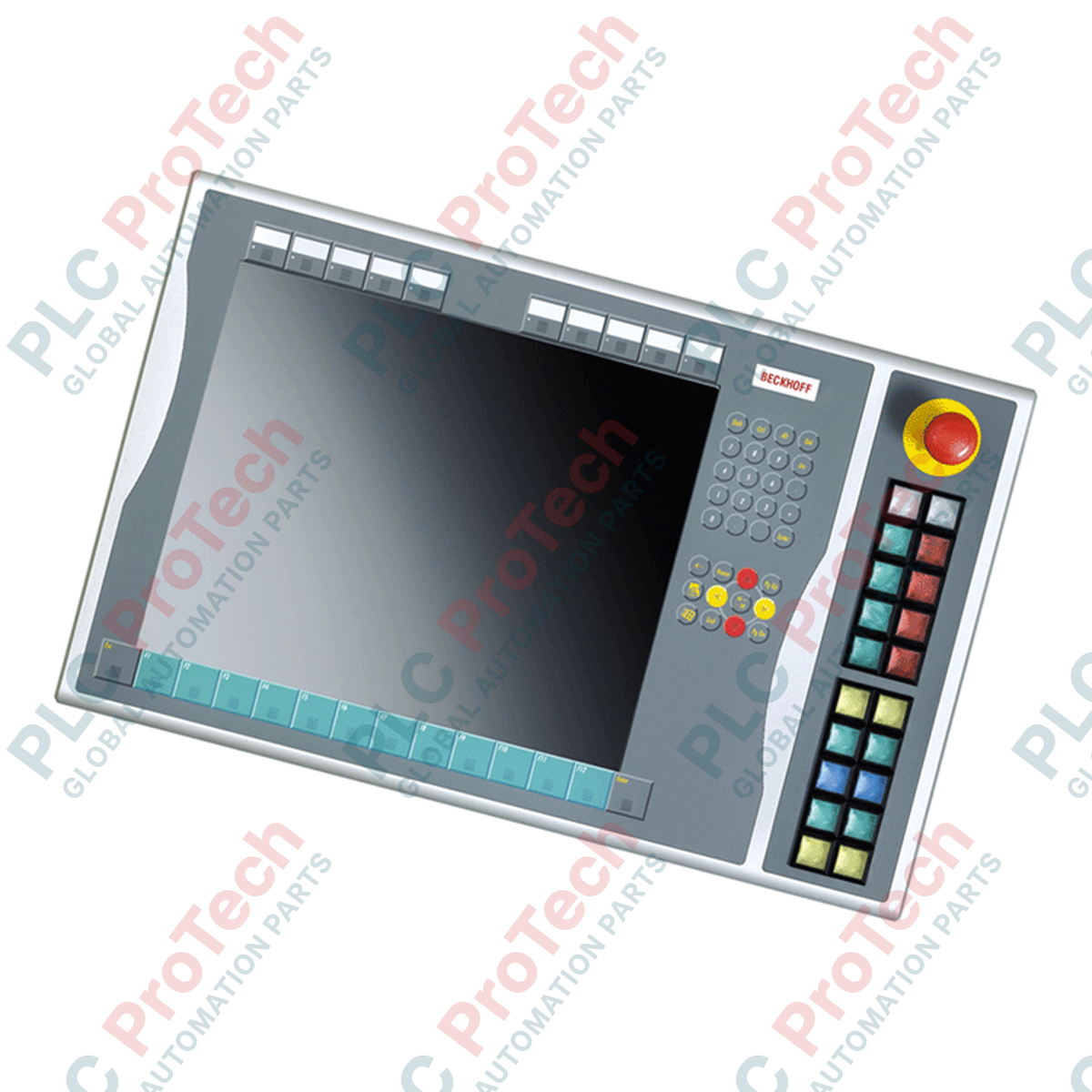

Il BECKHOFF C9900-E897 è un'estensione con pulsanti progettata per Control Panel e Panel PC CP6x23-00xx e CP7x23-00xx. Viene installata sul lato destro delle unità compatibili da 15 pollici senza tastiera.

L'estensione offre 20 pulsanti quadrati Siemens Signum con spie luminose integrate. Ogni pulsante misura 30 x 30 mm. È possibile inserire etichette singole nei cappucci dei pulsanti per un'identificazione specifica dell'applicazione.

Tutti i pulsanti forniscono un contatto normalmente aperto trasmesso tramite USB. Un secondo contatto normalmente aperto è disponibile per il cablaggio diretto tramite una morsettiera. Le spie luminose sono controllate esclusivamente tramite USB.

L'assemblaggio include inoltre un pulsante di arresto di emergenza Siemens Signum progettato per il cablaggio diretto. Il C9900-E897 è identificato come prodotto in fase di assistenza.

Caratteristiche

• Estensione con pulsanti per i dispositivi CP6x23-00xx e CP7x23-00xx

• Progettata per Control Panel e Panel PC da 15 pollici senza tastiera

• Installazione sul lato destro

• 20 pulsanti quadrati Siemens Signum

• Formato dei pulsanti 30 x 30 mm

• Spie luminose integrate

• Etichette sostituibili per l'identificazione dei singoli pulsanti

• Un contatto normalmente aperto per ogni pulsante trasmesso tramite USB

• Secondo contatto normalmente aperto disponibile tramite una morsettiera

• Controllo delle spie luminose trasmesso tramite USB

• Un pulsante di arresto di emergenza Siemens Signum cablabile direttamente

Applicazioni

• Stazioni operatore per macchine che utilizzano pannelli CP6xxx o CP7xxx

• Comando locale della macchina e indicazione dello stato

• Interfacce operatore che richiedono comandi fisici tramite pulsanti

• Applicazioni che combinano il funzionamento tramite touchscreen con tasti hardware dedicati

• Stazioni di comando che richiedono una funzione di arresto di emergenza cablata direttamente

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Confermare che il dispositivo di destinazione sia un'unità CP6x23-00xx o CP7x23-00xx compatibile.

2. Verificare che il pannello utilizzi la configurazione supportata da 15 pollici senza tastiera.

3. Ispezionare l'estensione e i terminali di collegamento prima dell'installazione.

4. Montare l'estensione sul lato destro designato del pannello di controllo o del Panel PC.

5. Collegare l'interfaccia USB necessaria per la trasmissione dei segnali dei pulsanti e il funzionamento delle lampade di segnalazione.

6. Cablare i contatti secondari normalmente aperti solo nei casi in cui il progetto della macchina richieda collegamenti diretti dei segnali.

7. Collegare il circuito di arresto di emergenza secondo il progetto di sicurezza della macchina e la documentazione elettrica applicabile.

8. Verificare tutte le funzioni dei pulsanti, delle lampade e dell'arresto di emergenza prima del normale funzionamento della macchina.

Raccomandazioni per la messa in servizio

Dopo l'installazione, verificare ogni pulsante singolarmente per assicurarsi della corretta trasmissione del segnale USB.

Quando vengono utilizzati contatti secondari cablati direttamente, verificare ogni circuito in modo indipendente sulla morsettiera.

Testare tutte le lampade di segnalazione tramite il sistema associato controllato via USB prima di mettere in servizio la stazione operatore.

Il circuito di arresto di emergenza deve essere convalidato secondo l'architettura di sicurezza approvata della macchina prima dell'utilizzo.
