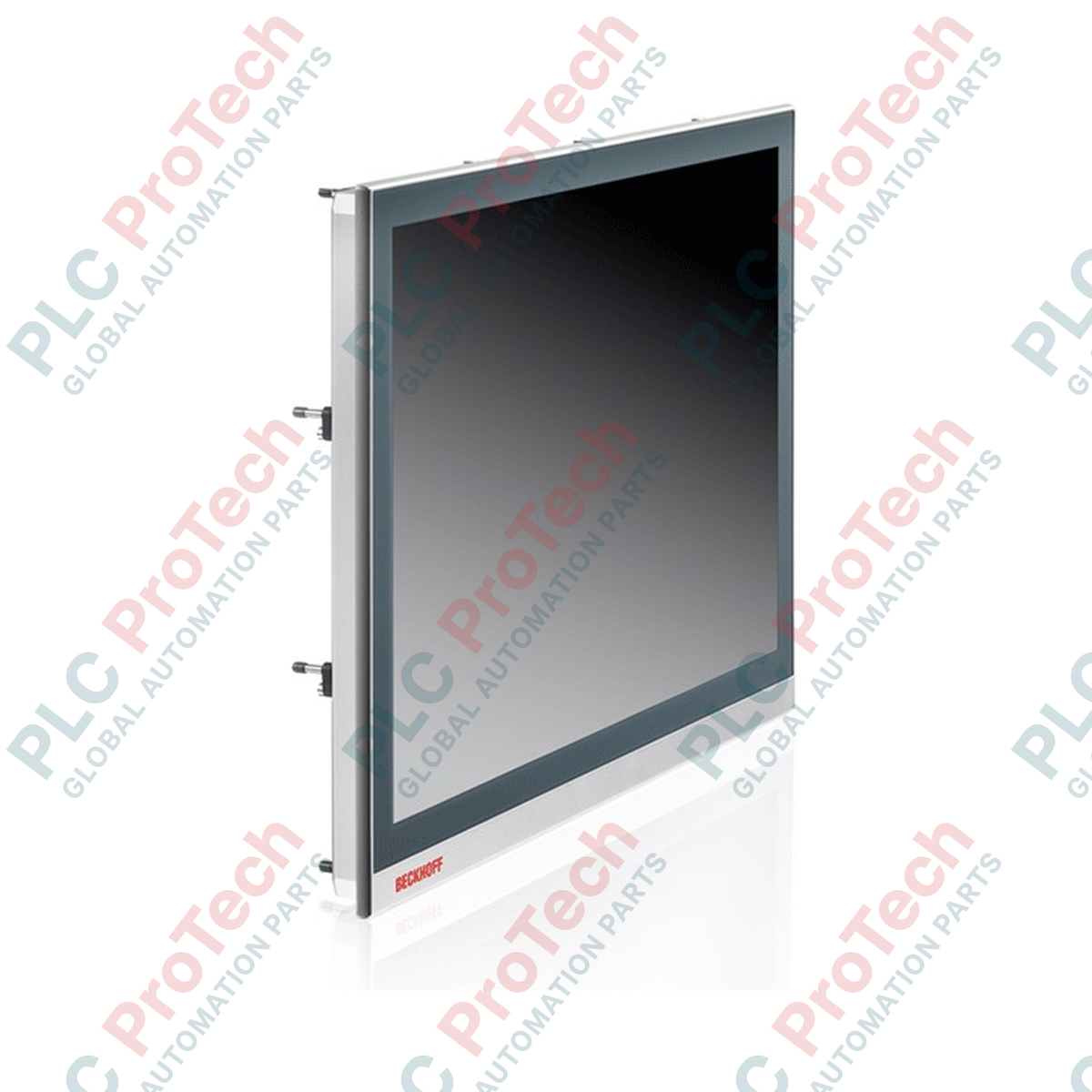

Beckhoff C9900-F948 Interfaccia per pannello di controllo integrato multitouch

Descrizione

Integrando interfacce operatore perfettamente fluide con la trasmissione del segnale a lunga distanza, il Beckhoff C9900-F948 è una soluzione di connettività ad alte prestazioni per pannelli di controllo industriali multi-touch. Questo modulo di interfaccia utilizza la conversione del livello fisico DVI/USB Extended (DVI-E/USB-E 2.0) per estendere i segnali video digitali e delle periferiche fino a 50 metri dal PC industriale senza degradazione del segnale. Sfruttando infrastrutture di cablaggio in rame di alta qualità, consente il montaggio remoto di display ad alta risoluzione direttamente sul fronte della macchina, mentre il PC viene alloggiato in sicurezza in un armadio di controllo centralizzato, garantendo un funzionamento industriale affidabile in ambienti elettromagneticamente rumorosi.

Caratteristiche principali

• Portata del segnale estesa: Supporta connessioni a distanza fino a 50 metri tra il pannello di controllo e il PC industriale.
• Compatibilità video standard: Ingresso DVI-E integrato compatibile con le interfacce di uscita DVI standard dei PC.
• Trasmissione USB ad alta velocità: Il livello di protocollo USB-E 2.0 trasmette dati a velocità fino a 480 Mbit/s.
• I/O locali completi: Interfacce direttamente compatibili con schermi touch multi-dito e porte USB locali integrate.
• Protezione industriale: Grado di protezione dagli agenti esterni IP65 sul lato anteriore e IP20 sul lato posteriore, se montato correttamente sul pannello.

Applicazioni industriali

• Linee di assemblaggio automobilistico e celle di lavoro robotizzate che richiedono HMI remoti.
• Macchinari per la lavorazione e il confezionamento di alimenti e bevande che richiedono il montaggio del pannello frontale compatibile con il lavaggio.
• Sale di controllo centralizzate nell'area produttiva con unità di lavorazione isolate.
• Impianti di lavorazione di petrolio, gas e prodotti chimici che utilizzano la separazione fisica degli ambienti.

Specifiche tecniche

Connessioni e interfacce

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

L'interfaccia DVI-E/USB-E del C9900-F948 rappresenta un'estensione del livello fisico analogico su rame. Assicurarsi che il PC industriale host sia dotato di una scheda trasmittente compatibile, come la CU8801 o la C9900-U209, per pilotare correttamente i segnali. Si noti che questa architettura si basa su segnali fisici e non è compatibile con le moderne interfacce CP-Link 4 a cavo singolo, che digitalizzano e multiplexano i segnali attraverso livelli di protocollo PCIe.

Problemi applicativi e note di progettazione

Quando si installa il C9900-F948 alla distanza massima o in prossimità di essa, pari a 50 metri, evitare i normali cavi patch. È necessario installare cavi STP (Shielded Twisted Pair) Cat.6A o Cat.7 di alta qualità e a doppia schermatura. Le elevate forze elettromotrici generate dagli azionamenti a frequenza variabile (VFD) adiacenti possono interferire con la temporizzazione dell'handshake USB, causando interruzioni dell'interfaccia touch o una temporanea perdita della sincronizzazione del display.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire un funzionamento stabile, il perno di messa a terra funzionale dell'alloggiamento del pannello di visualizzazione deve essere collegato alla piastra di terra del quadro di controllo principale mediante una treccia di rame a bassa impedenza. Assicurarsi che la schermatura metallica RJ45 sia crimpata correttamente al rivestimento di terra su entrambe le estremità del collegamento Cat.6A/Cat.7, per stabilire una schermatura continua contro i disturbi elettrici ad alta frequenza.

Linee guida per l'installazione
