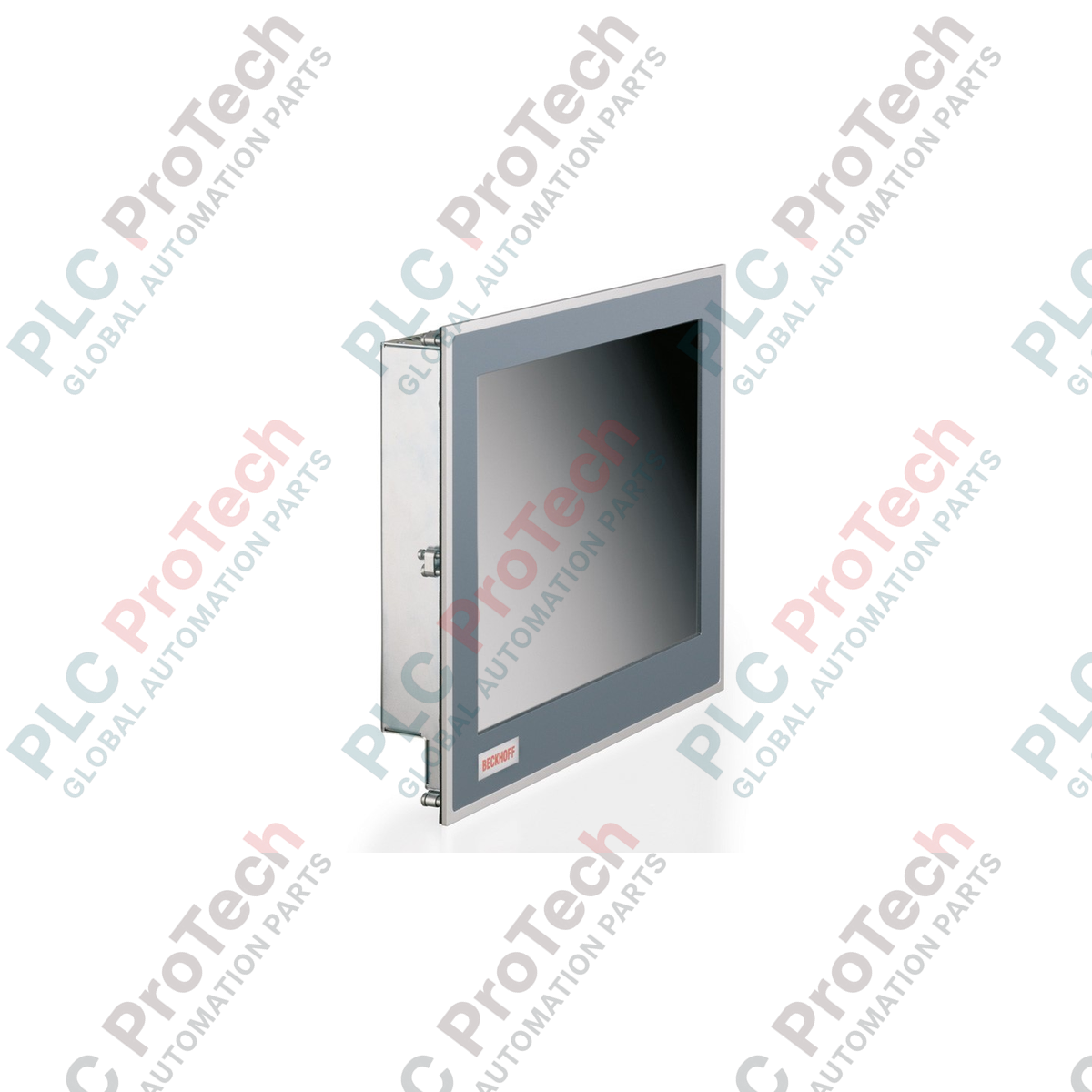

BECKHOFF CP6211-0000-0070 PC panel integrato serie CP62xx

Descrizione

Il BECKHOFF CP6211-0000-0070 è un Panel PC integrato economico progettato per il controllo industriale e la visualizzazione a livello macchina. Combinando un'unità di elaborazione ad alte prestazioni con un display industriale resistente, questo Panel PC funge da controller affidabile e da interfaccia uomo-macchina (HMI) per l'installazione in armadi o console di comando.

Alloggiato in una cornice frontale in alluminio con un coperchio posteriore in lamiera d'acciaio, il BECKHOFF CP6211-0000-0070 è progettato per resistere agli ambienti industriali più impegnativi. L'unità dispone di leve di bloccaggio estraibili che semplificano il processo di installazione meccanica, consentendo il montaggio senza attrezzi direttamente su pannelli o console.

Dotato di un processore dual-core Intel Celeron su una scheda madre compatta da 3,5 pollici, questo Panel PC offre una potenza di calcolo ottimizzata per le applicazioni di controllo TwinCAT, la raccolta dati e l'esecuzione HMI. Offre una connettività versatile tramite Ethernet gigabit, USB 3.0 e interfacce seriali per l'integrazione con sistemi fieldbus standard e dispositivi periferici.

Caratteristiche

• Processore dual-core Intel Celeron G3900TE con frequenza operativa di 2,3 GHz.
• Configurazione standard della memoria di sistema con 4 GB di RAM DDR4.
• Due porte Ethernet 100/1000BASE-T integrate per configurazioni di rete indipendenti.
• Espansione flessibile dello spazio di archiviazione con uno slot per HDD/SSD da 2,5 pollici e uno slot CFast.
• Interfacce di comunicazione integrate, tra cui quattro porte USB 3.0, una porta seriale RS232 e una porta DVI.
• Protezione del pannello frontale classificata IP65 contro la penetrazione di polvere e liquidi.
• Leve di bloccaggio estraibili pratiche per un montaggio rapido senza componenti sfusi.

Applicazioni

• Sistemi HMI industriali e sistemi di comando dell'operatore a livello macchina.
• Montaggio in armadi di controllo e console di comando.
• Gateway per la concentrazione dei dati e i sistemi di esecuzione della produzione (MES).
• Elaborazione dell'automazione distribuita e del controllo del movimento basata su TwinCAT.

Specifiche tecniche

Generale

Elaborazione e memoria

Interfacce e connettività

Dati elettrici e ambientali

Linee guida per l'installazione

1. Assicurarsi che l'apertura di installazione corrisponda alle dimensioni fisiche esatte dell'alloggiamento del Panel PC.
2. Verificare che l'alimentazione primaria sia completamente disalimentata e bloccata prima di iniziare i lavori.
3. Inserire il Panel PC nell'apertura di montaggio dal lato anteriore.
4. Inserire e serrare le leve di serraggio estraibili integrate dalla parte posteriore per fissare il dispositivo senza sottoporre la cornice a sollecitazioni meccaniche eccessive.
5. Collegare la messa a terra funzionale a un terminale di terra a bassa impedenza.
6. Collegare il cablaggio dell'alimentazione a 24 V CC al connettore di alimentazione designato.
7. Collegare i cavi Ethernet, del display e di comunicazione seriale, verificando che tutti i connettori siano inseriti e fissati correttamente.

Raccomandazioni per la sostituzione

1. Eseguire il backup di tutti i file di configurazione, delle licenze, dei programmi TwinCAT e dei dati del sistema operativo dall'unità originale prima della dismissione.
2. Arrestare correttamente il sistema operativo e disattivare l'alimentazione a 24 V CC.
3. Contrassegnare e scollegare tutti i cavi di comunicazione dati, delle periferiche e di alimentazione.
4. Sbloccare le leve di serraggio estraibili e far scorrere con cautela l'unità in avanti, estraendola dall'apertura della console o dell'armadio.
5. Montare il BECKHOFF CP6211-0000-0070 sostitutivo nell'apertura e fissarlo utilizzando le leve integrate.
6. Ricollegare tutti i cavi e applicare un'alimentazione a 24 V CC.
7. Ripristinare l'immagine del sistema operativo, le configurazioni del progetto e i file di archiviazione CFast per mettere in servizio l'unità.
