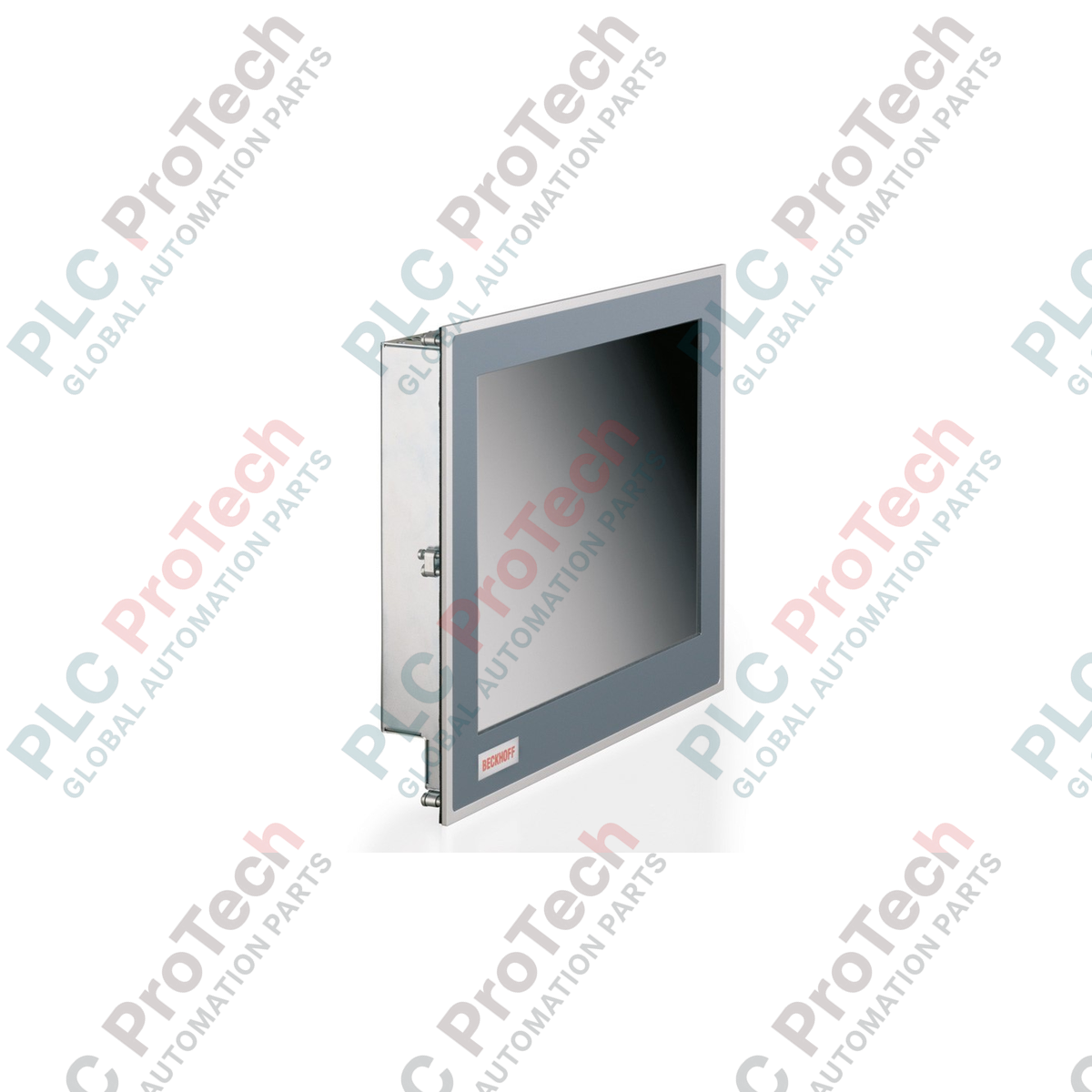

Panel PC Beckhoff CP6221-0001-0070 economico integrato della serie CP62xx

Descrizione

Progettato per ottimizzare l'efficienza dello spazio occupato nell'armadio e fornire al contempo una potenza di calcolo affidabile, il Beckhoff CP6221-0001-0070 integra un'interfaccia di controllo robusta direttamente in ambienti di automazione complessi. Combinando un ambiente con sistema operativo Windows aperto con un'affidabilità di livello industriale, questa unità funziona con un processore Intel Celeron G3900TE dual-core a 2,3 GHz, raggiungendo la compatibilità con il livello di prestazioni TwinCAT 3 (TC3) 50. La struttura fisica abbina una robusta piastra frontale in alluminio a una copertura posteriore protettiva in lamiera d'acciaio, progettata per mantenere la protezione contro l'ingresso IP65 sul pannello frontale e la protezione IP20 sul retro, rendendola resistente anche in aree di produzione difficili e soggette a forti interferenze.

Caratteristiche principali

• Architettura del processore industriale: integra un processore Intel Celeron G3900TE dual-core ottimizzato per i cicli di controllo PLC sincroni.
• Configurazione della memoria: include 4 GB di RAM DDR4 di fabbrica, espandibili per supportare motori SCADA ad alta intensità di memoria.
• Interfacce robuste: è dotato di due controller Ethernet 100/1000BASE-T indipendenti, quattro porte USB 3.0, connettività RS232 e DVI.
• Robustezza fisica: il pannello frontale è progettato secondo gli standard IP65 contro gli schizzi di liquidi e la polvere fine; l'involucro posteriore è classificato IP20.
• Design della leva di serraggio: utilizza leve di serraggio integrate estraibili per una rapida installazione, senza utensili, all'interno dei ritagli del pannello.

Applicazioni industriali

• Sistemi HMI principali per linee di assemblaggio automobilistico con comunicazioni deterministiche in tempo reale.
• Sistemi di controllo per macchinari di confezionamento multiasse che richiedono l'esecuzione integrata di PLC TwinCAT.
• Hub di telemetria per il trattamento delle acque che eseguono nodi SCADA localizzati.
• Macchine utensili per impieghi speciali che richiedono controlli operatore integrati e robustezza fisica.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CP6221-0001-0070 fa parte della serie modulare CP62xx. Quando si sostituiscono sistemi precedenti che utilizzano TwinCAT 2, assicurarsi che le librerie di runtime siano compatibili con i limiti della build del sistema, poiché la sostituzione dei processori può comportare un aumento del livello di licenza (ad esempio, dal livello 40 al livello 50). L'uso di moduli RAM non certificati in questo modello può causare errori di avvio POST nel BIOS della scheda madre.

Problemi applicativi e note ingegneristiche

Sebbene sia progettato per il funzionamento continuo a 55 °C, può verificarsi una riduzione delle prestazioni se le temperature ambiente localizzate all'interno di involucri angusti e non ventilati superano i 45 °C. Assicurarsi che dietro il coperchio posteriore in lamiera d'acciaio sia presente uno spazio libero passivo minimo di 50 mm, per mantenere un flusso d'aria senza ostacoli.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare che il rumore ad alta frequenza corrompa i frame EtherCAT, separare il cablaggio in ingresso a 24 V CC dalle linee di comando dei motori ad alta potenza o dai cavi di uscita degli inverter. È essenziale collegare direttamente il morsetto di messa a terra del telaio sulla piastra posteriore del Panel PC alla barra principale di terra a stella dell'armadio tramite una treccia di rame a bassa impedenza.

Linee guida per l'installazione
