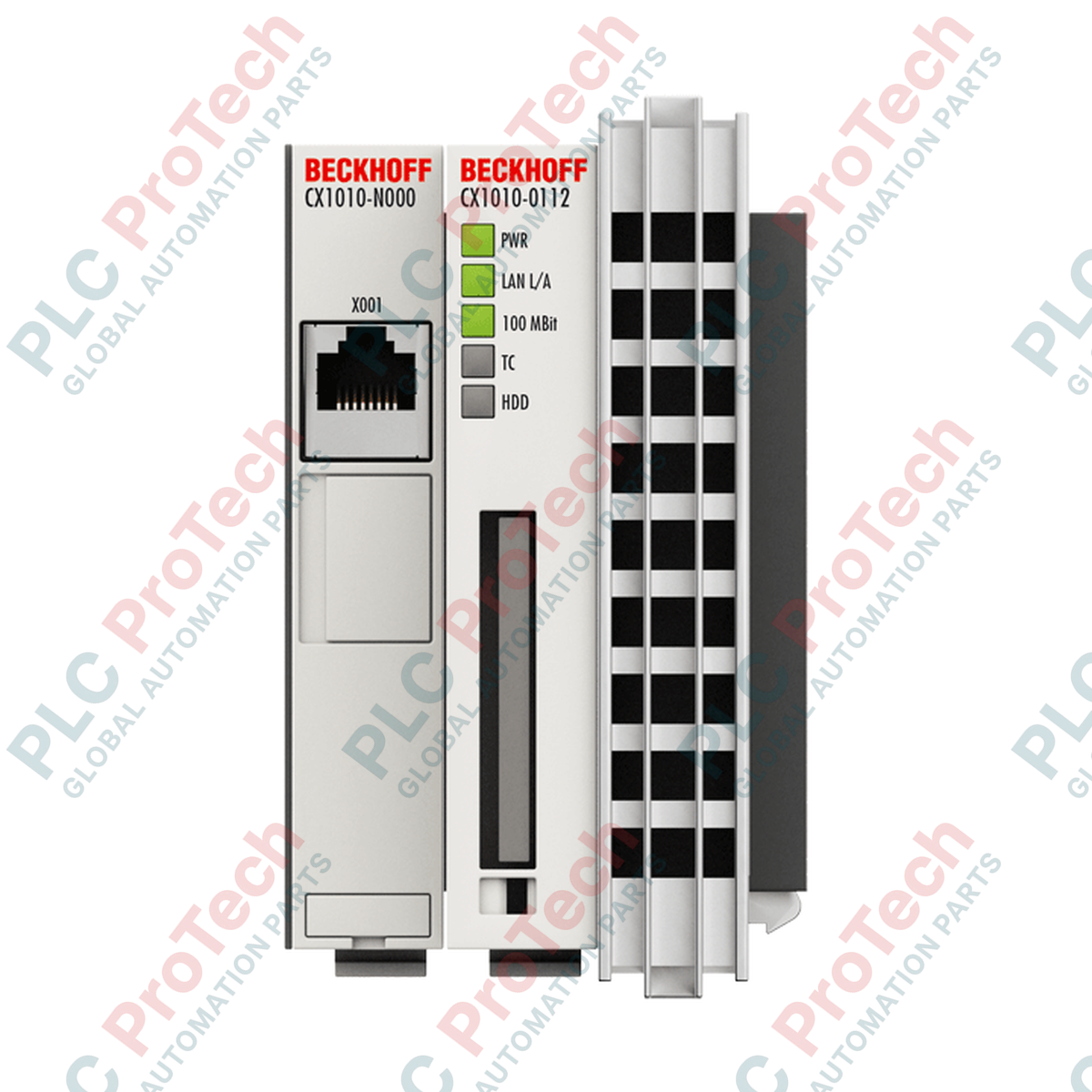

Modulo CPU per PC embedded CX BECKHOFF CX1010-0021

Descrizione

Il BECKHOFF CX1010-0021 è un modulo CPU Embedded PC modulare progettato per l'installazione su guida DIN nell'ambito di applicazioni di controllo industriale. Funge da motore di elaborazione centrale del sistema modulare CX1010, coordinando le attività di automazione ed eseguendo la logica dei programmi di controllo. Progettato per un uso efficiente dello spazio, il modulo integra risorse essenziali di elaborazione, archiviazione e comunicazione in un alloggiamento industriale compatto e resistente alle vibrazioni.

Dotato di un processore compatibile con Intel Pentium MMX funzionante a 500 MHz e di 256 MB di RAM DDR interna, il BECKHOFF CX1010-0021 garantisce un'esecuzione affidabile di attività PLC e di controllo del movimento su piccola scala. Per l'archiviazione dei dati e l'hosting del sistema operativo, il modulo dispone di uno slot Compact Flash Type II accessibile con una scheda CF da 128 MB inclusa. Una porta Ethernet RJ45 integrata da 10/100 Mbit/s fornisce funzionalità di comunicazione per l'integrazione in rete, la visualizzazione e le interfacce di programmazione.

L'espansione fisica del controller è resa possibile da un bus di sistema ISA a 16 bit basato sull'architettura PC/104, che consente il collegamento sicuro ai moduli CX adiacenti. Poiché il modulo CPU non integra un alimentatore né interfacce I/O dirette, deve essere abbinato a un modulo di alimentazione della serie CX1100 compatibile. Questa combinazione fornisce l'alimentazione elettrica necessaria per il bus di sistema e stabilisce interfacce fisiche per le connessioni E-bus (EtherCAT), K-bus (Bus Terminals) o IP-Link.

Caratteristiche

• Processore compatibile con Intel Pentium MMX funzionante alla frequenza di clock di 500 MHz.
• 256 MB di RAM DDR integrata per la memoria del programma e del sistema.
• Slot di espansione Compact Flash Type II con scheda CF da 128 MB preinstallata.
• Interfaccia Ethernet RJ45 integrata con supporto per velocità di trasferimento di 10/100 Mbit/s.
• Orologio in tempo reale interno con batteria tampone per la conservazione della data e dell'ora di sistema.
• LED diagnostici dedicati che indicano lo stato dell'alimentazione, l'attività LAN, la velocità LAN, lo stato di TwinCAT e l'accesso alla memoria flash.
• Interfaccia di espansione modulare che utilizza un bus di sistema ISA a 16 bit (PC/104).

Applicazioni

• Architetture di controllo modulari che richiedono il montaggio su guida DIN all'interno di quadri elettrici.
• Configurazioni di automazione industriale distribuita che utilizzano runtime di controllo TwinCAT 2.
• Interfacciamento diretto con sistemi I/O modulari E-bus (EtherCAT) o K-bus (Bus Terminal) quando abbinato a un alimentatore CX1100.
• Controllo decentralizzato di macchine, linee di assemblaggio e sistemi di movimentazione dei materiali.

Specifiche tecniche

Processore e memoria

Interfacce e diagnostica

Caratteristiche elettriche e alimentazione

Caratteristiche meccaniche e ambientali

Compatibilità software

Linee guida per l'installazione

1. Assicurarsi che tutte le fonti di alimentazione dell'armadio e dell'hardware esistente siano completamente disalimentate prima del montaggio.
2. Montare il modulo CPU su una guida DIN standard da 35 mm (EN 60715), facendolo scattare saldamente in posizione.
3. Collegare meccanicamente il modulo CPU a un modulo di alimentazione della serie CX1100 compatibile tramite il connettore del bus di sistema montato lateralmente.
4. Assicurarsi che la scheda Compact Flash sia completamente inserita nello slot Type II prima dell'accensione.
5. Collegare la rete alla porta RJ45 utilizzando cavi Ethernet schermati per garantire la compatibilità elettromagnetica.
6. Verificare che tutti i collegamenti del sistema modulare siano correttamente allineati e bloccati prima di alimentare il CX1100.

Raccomandazioni per la sostituzione

Quando si sostituisce un'unità esistente con una nuova BECKHOFF CX1010-0021, arrestare in sicurezza il runtime TwinCAT, disattivare l'alimentazione del sistema ed estrarre la scheda Compact Flash contenente la configurazione del runtime, le licenze e i file di programma. Trasferire la scheda al nuovo modulo per preservare i parametri di sistema esistenti. Assicurarsi che i connettori fisici dell'interfaccia bus di sistema PC/104 siano puliti e privi di polvere durante la sostituzione dell'hardware.

Conformità e certificazioni

• Conforme CE
• Conforme UL
