Beckhoff CX1010-N030 Modulo di interfaccia del sistema PC embedded

Descrizione funzionale del sistema

Il Beckhoff CX1010-N030 (CX1010-N030) è un modulo di espansione dell'interfaccia seriale di sistema a doppio canale, progettato per l'architettura hardware modulare del PC embedded CX1010. Ampiamente utilizzato nei nodi di automazione industriale, nelle stazioni di monitoraggio ambientale remoto e nelle linee centralizzate di tracciamento dei materiali, questo modulo estende la connettività fisica della CPU principale. Fornendo porte di comunicazione hardware locali dedicate, alleggerisce l'unità di elaborazione centrale dall'elaborazione seriale, garantendo tempi di esecuzione deterministici dei cicli ed evitando la perdita di pacchetti di dati durante i flussi di dati ad alta velocità.

Interconnessione hardware e caratteristiche elettriche

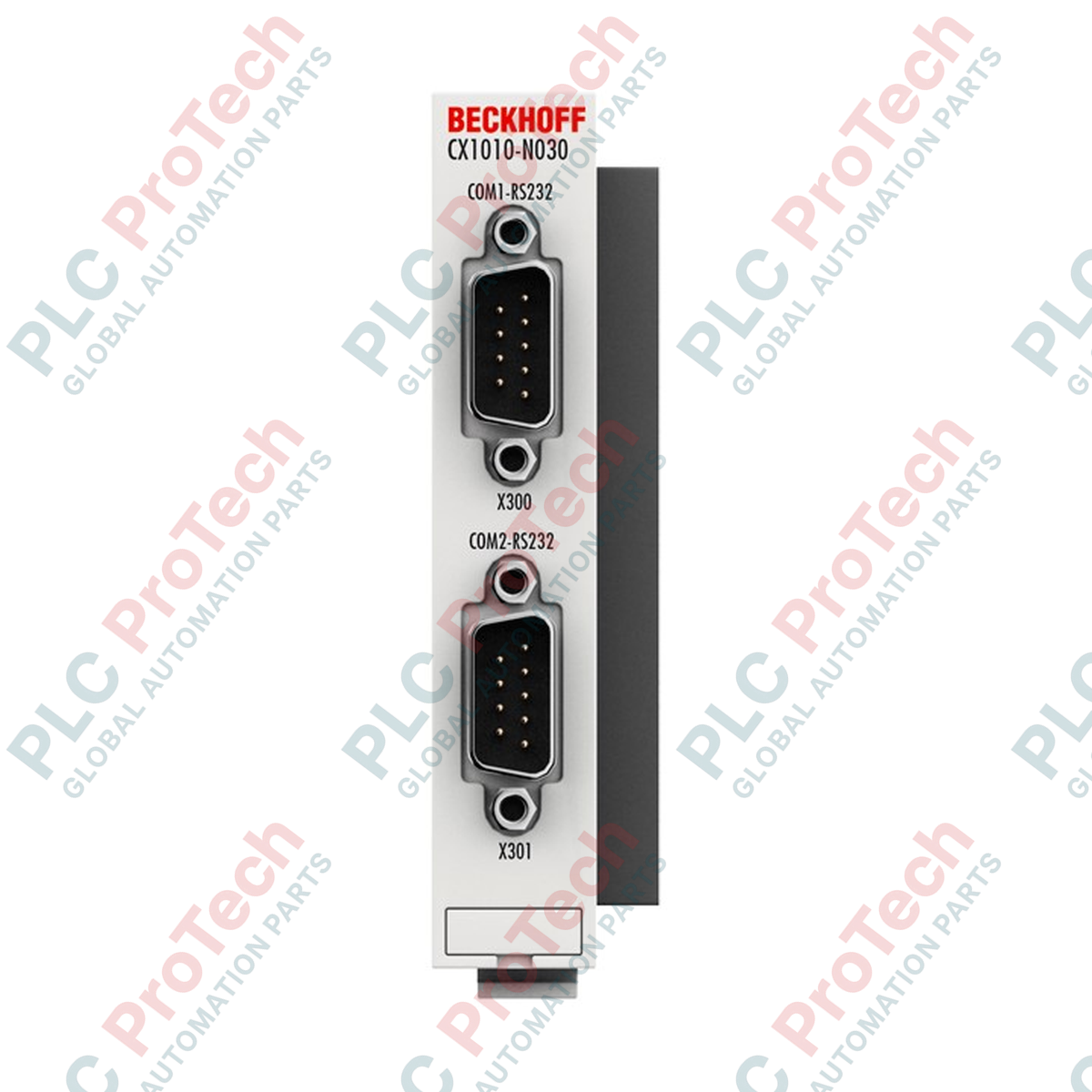

Questa interfaccia di sistema compatta occupa il bus di espansione locale, prelevando l'alimentazione operativa direttamente dal collegamento al bus di sistema principale tramite la serie di moduli di alimentazione CX1100-xxxx a monte. L'interfaccia fisica fornisce due canali RS232 indipendenti, designati come COM1 e COM2, instradati attraverso due robusti connettori D-sub maschio a 9 pin. In grado di raggiungere velocità di trasmissione fino a un baud rate massimo di 115 kbaud, l'hardware dispone di filtri antirumore integrati per preservare l'integrità del segnale dalle scariche elettromagnetiche. Il modulo è progettato secondo rigorosi vincoli architetturali e non può essere combinato sulla stessa pila con le varianti di interfaccia N031 o N041.

Matrice delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si assegnano i numeri delle porte COM in TwinCAT se il sistema non riesce a rilevare l'interfaccia seriale?

I blocchi di configurazione fisica non sono necessari. Aprire il software TwinCAT System Manager, accedere all'albero dei dispositivi I/O ed eseguire la scansione dell'hardware attivo collegato al nodo master CX1010. Una volta rilevato, il software associa automaticamente COM1 e COM2 ai corrispondenti registri dei dispositivi seriali interni. Se l'associazione non riesce, verificare che il modulo di alimentazione CX1100 a monte fornisca corrente sufficiente e che i contatti del bus sottostante siano privi di ossidazione.

Perché il manuale di sistema afferma che il CX1010-N030 non può essere utilizzato insieme ai moduli N031 o N041?

Il bus di sistema interno del controller CX1010 assegna specifiche linee di indirizzo hardware e registri di interrupt alle espansioni dell'interfaccia seriale esterna. CX1010-N030 (RS232), N031 (RS422/RS485) e N041 (RS232 con isolamento) condividono vettori di indirizzi interni identici. Il tentativo di bloccare questi moduli insieme nello stesso stack fisico provoca un conflitto di risorse hardware, attivando un errore di avvio del firmware e impedendo al runtime TwinCAT di entrare in modalità operativa.

Quali sono le principali procedure di diagnostica se si verifica una corruzione dei dati alla velocità massima di 115 kbaud?

I segnali RS232 utilizzano livelli di tensione single-ended, suscettibili al rumore elettromagnetico esterno sulle lunghe distanze. Innanzitutto, assicurarsi che la lunghezza del collegamento tra il connettore D-sub a 9 pin e la periferica sia ben inferiore alla lunghezza massima standard di 15 metri. Verificare quindi che la linea seriale utilizzi un cavo a doppino intrecciato schermato di alta qualità e accertarsi che la calotta metallica del connettore D-sub sia in contatto a bassa impedenza con la piastra di messa a terra dell'involucro.

Direttive per la messa in servizio e l'installazione sul campo

• Innesto meccanico del segmento del bus: Prima di alimentare il rack del controller, allineare le guide laterali del CX1010-N030 con l'interfaccia sul lato sinistro del PC Embedded CX1010 o del modulo di espansione adiacente. Far scorrere l'unità all'indietro mantenendola diritta, finché i connettori interni del bus PC104 non sono saldamente innestati e le clip di bloccaggio meccaniche non si agganciano alla guida DIN standard. Non forzare il modulo inclinandolo, per evitare di danneggiare i pin di connessione interni di precisione.

• Coppia di serraggio della vite di ritenuta del connettore D-Sub: Quando si collega il connettore del cavo femmina a 9 pin al connettore D-sub del modulo, verificare l'allineamento dei pin per evitare di piegare i pin dell'interfaccia. Serrare uniformemente le due viti laterali integrate di ritenuta utilizzando un cacciavite di precisione. Il bloccaggio sicuro di queste viti fornisce un adeguato scarico della trazione meccanica, proteggendo le saldature interne del modulo dalle vibrazioni meccaniche.

• Gestione dell'involucro ambientale: Questa scheda di espansione ha un grado di protezione IP20 e deve essere installata all'interno di un armadio industriale di controllo pulito e sigillato. Lasciare uno spazio libero aperto di almeno 30 mm sopra e sotto il gruppo del modulo per consentire il flusso d'aria convettivo naturale. Rimuovere periodicamente la polvere non conduttiva o le particelle ambientali accumulate dalle fessure di ventilazione, per garantire che l'unità funzioni in sicurezza entro il proprio intervallo termico da 0 a +55 deg C.
