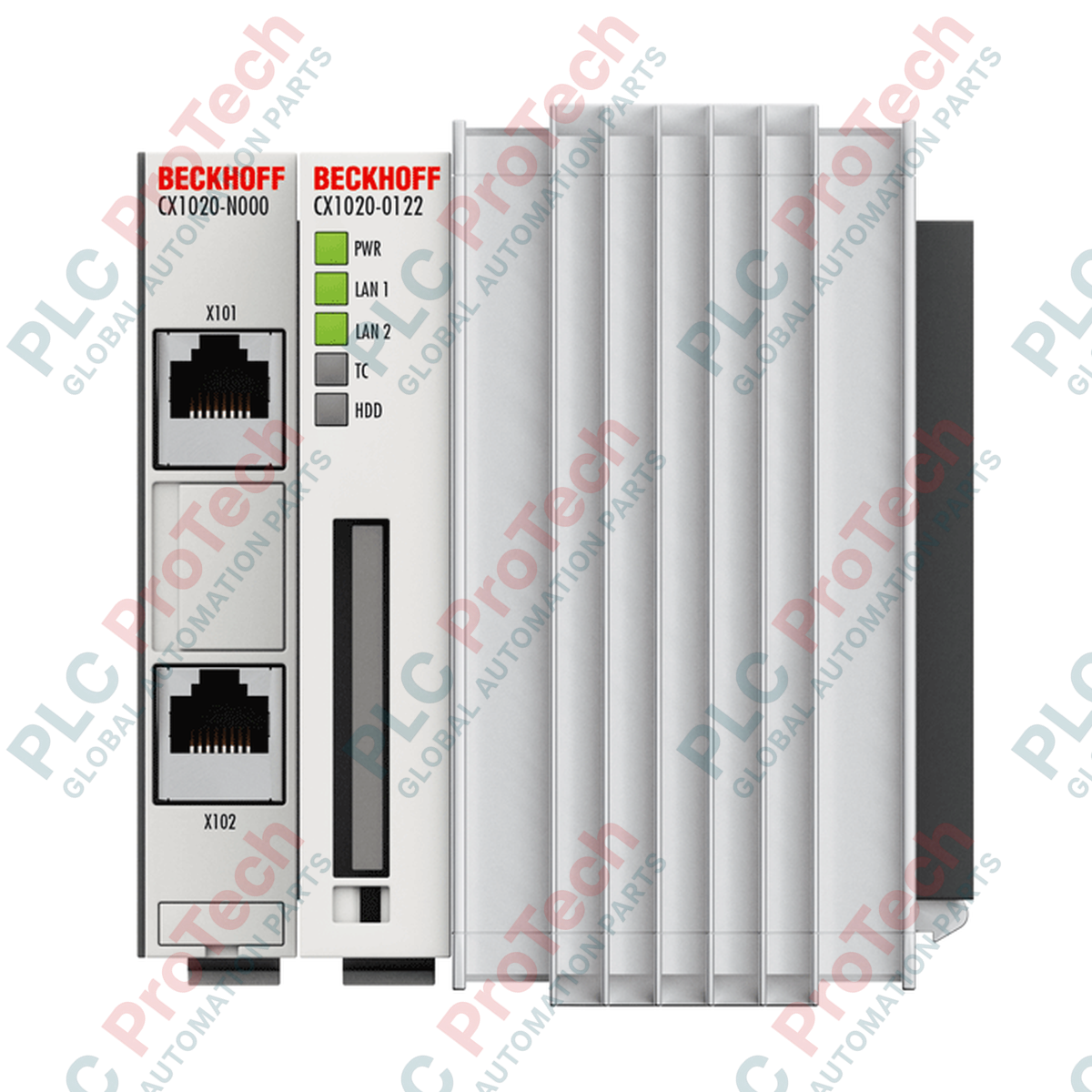

Beckhoff CX1020-0123 Modulo CPU base serie CX

Descrizione

Progettato per eseguire complesse attività di automazione che richiedono prestazioni industriali dedicate, il Beckhoff CX1020-0123 funge da motore di esecuzione centrale del sistema di controllo modulare CX. Grazie a un processore Intel Celeron M ULV con frequenza di clock stabile di 1 GHz, questo controllore embedded offre un controllo deterministico ad alta velocità e connettività in un formato compatto per il montaggio su guida DIN. L'unità è ottimizzata per il controllo integrato basato su PC e presenta un'architettura di esecuzione progettata direttamente per gli ambienti TwinCAT 2 NC I. Completo di due porte Ethernet RJ45 e interfacce di espansione modulari, questo modulo CPU base garantisce una perfetta integrazione con i terminali I/O e le unità di alimentazione standard Beckhoff.

Caratteristiche

• Processore Intel Celeron M: architettura del processore a bassissima tensione (ULV) con frequenza di 1 GHz per un funzionamento senza ventola ed efficiente dal punto di vista energetico.
• Configurazione modulare della memoria: dispone di 256 MB di RAM DDR ad alta velocità e di uno slot Compact Flash esterno dedicato di Tipo I+II con meccanismo di espulsione.
• Routing Ethernet doppio: dotato di 2 porte RJ45 10/100 Mbit/s collegate tramite uno switch interno per topologie di rete fisiche lineari o a stella.
• Integrazione TwinCAT: preinstallato in fabbrica con Windows Embedded Standard 2009 e compatibile con il runtime TwinCAT 2 NC I per l'esecuzione coordinata di movimenti punto-punto.
• Interfaccia I/O flessibile: collega dinamicamente i sistemi I/O Beckhoff E-bus o K-bus tramite moduli di alimentazione compatibili della serie CX1100-xxxx.

Applicazioni

• Controllo del movimento coordinato multiasse e macchinari per l'imballaggio.
• Sistemi di automazione centralizzati degli impianti che richiedono un'esecuzione deterministica EtherCAT.
• Applicazioni di visualizzazione integrata, interfaccia uomo-macchina (HMI) e gateway per dati.
• Banchi di prova e sistemi di automazione di laboratorio che richiedono tempi di esecuzione delle attività inferiori al millisecondo.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

Il modulo CPU CX1020-0123 richiede un modulo di alimentazione corrispondente della serie CX1100 (ad esempio CX1100-0001 per K-bus o CX1100-0003 per terminali E-bus/EtherCAT) per la comunicazione diretta sul bus. La sostituzione di modelli CX precedenti con Ethernet non commutata richiede l’aggiornamento delle configurazioni di sistema in TwinCAT. Le opzioni di memoria (256 MB rispetto a 1 GB) e la variante del sistema operativo (Windows Embedded Standard 2009 rispetto a Windows CE) devono essere abbinate con attenzione durante la migrazione dei programmi di controllo esistenti, per evitare errori di esecuzione.

Problemi applicativi e note tecniche

Questo sistema si basa sul raffreddamento per convezione. Il montaggio orizzontale è severamente vietato poiché ostacola il flusso d’aria termico, causando un riscaldamento localizzato e la limitazione termica automatica dell’hardware. Nella progettazione degli armadi di controllo, verificare che sopra e sotto il modulo CX rimanga uno spazio libero di almeno 30 mm. Per garantire la durata della memoria flash, abilitare sempre Enhanced Write Filter (EWF) o File-Based Write Filter (FBWF) nel sistema operativo, così da reindirizzare le scritture non necessarie dei log lontano dalla scheda Compact Flash.

Suggerimenti per la messa in servizio e il cablaggio

Prima di alimentare il sistema per la prima volta, assicurarsi che la scheda Compact Flash sia inserita saldamente e che il meccanismo di blocco sia chiuso. Non sostituire a caldo né espellere la scheda mentre il LED verde di accesso al disco è acceso, poiché ciò può causare il danneggiamento completo dell’unità di sistema. Completare sempre le configurazioni fisiche del bus (collegamento dei terminali K-bus o E-bus) quando l’intero rack è completamente diseccitato.
