BECKHOFF CX1020-N030 PC embedded con interfaccia di sistema duale RS232

Descrizione

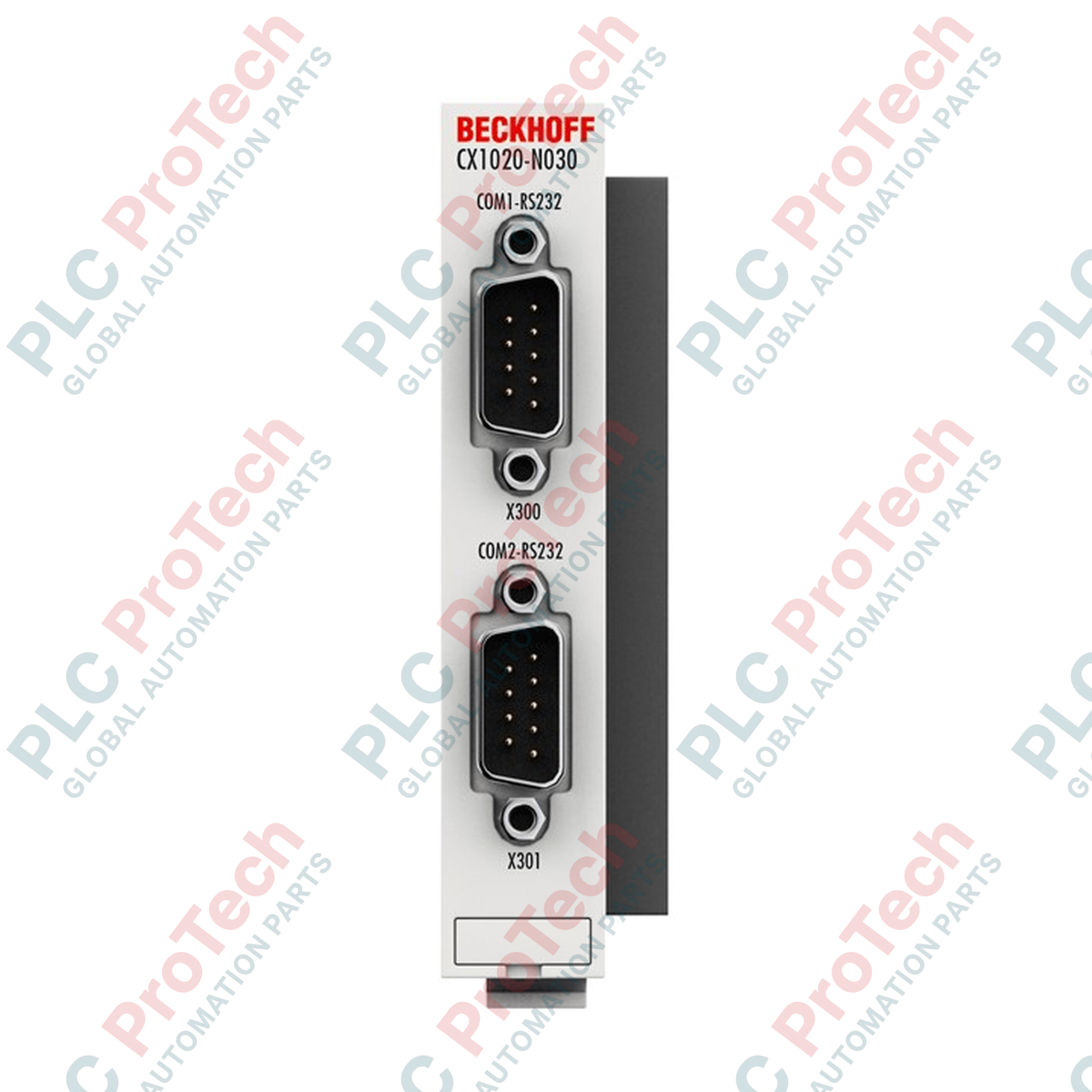

Il BECKHOFF CX1020-N030 è un modulo di interfaccia di sistema dedicato, progettato per estendere le funzionalità di comunicazione seriale della serie di PC Embedded CX1020. Questo modulo aggiunge due interfacce seriali RS232 indipendenti, designate come COM1 e COM2, all'unità di controllo, consentendo la comunicazione diretta con dispositivi esterni che utilizzano protocolli seriali standard.

Il collegamento avviene tramite due connettori D-sub maschi standard a 9 pin. Il modulo è alimentato direttamente tramite il bus di sistema interno dall'alimentatore CX1100-xxxx collegato, eliminando la necessità di cablaggi esterni per il funzionamento del modulo. L'alloggiamento compatto da 19 mm è progettato per il montaggio diretto su una guida DIN accanto alla CPU, garantendo un'installazione salvaspazio all'interno dell'armadio di controllo.

Caratteristiche

• Fornisce due interfacce seriali indipendenti (COM1 e COM2) conformi allo standard RS232.
• Dotato di due connettori D-sub standard a 9 pin per un collegamento affidabile dei cavi.
• Supporta velocità di trasmissione seriale fino a una velocità di baud massima di 115 kbaud.
• L'alimentazione viene fornita internamente tramite il bus di sistema CX, dall'unità di alimentazione CX1100-xxxx.
• Larghezza meccanica compatta di 19 mm per un utilizzo ottimizzato dello spazio sulla guida DIN.
• Non può essere combinato con le interfacce di sistema CX1020-N031 (RS422/RS485) o CX1020-N041.

Applicazioni

• Integrazione di periferiche RS232 standard, come lettori di codici a barre, stampanti seriali e strumenti di misura, nell'ambiente del controller CX1020.
• Creazione di collegamenti di comunicazione seriale punto-punto con display esterni, pannelli operatore o PLC legacy.
• Integrazione di modem per la diagnostica remota e attività di telemetria seriale di base.

Specifiche tecniche

Generale

Interfacce e comunicazione

Caratteristiche elettriche e meccaniche

Condizioni ambientali

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema PC Embedded e, in particolare, l'unità di alimentazione CX1100-xxxx siano completamente spenti prima di procedere all'installazione.
2. Verificare che il modulo BECKHOFF CX1020-N030 sia compatibile con la configurazione della CPU e non venga utilizzato insieme a moduli incompatibili come N031 o N041.
3. Allineare i connettori del bus di sistema del modulo di interfaccia con quelli del modulo CPU adiacente.
4. Far scorrere con cautela il modulo in posizione fino a innestare e bloccare completamente i collegamenti fisici.
5. Montare l'insieme completo su una guida DIN standard.
6. Collegare i cavi RS232 esterni ai connettori D-sub a 9 pin, assicurandosi che siano adeguatamente schermati per mantenere le prestazioni EMC.
7. Ripristinare l'alimentazione del sistema e procedere alla configurazione delle porte COM utilizzando il software di gestione del sistema TwinCAT.
