BECKHOFF CX1030-0111 Modulo CPU per PC embedded CX

Descrizione

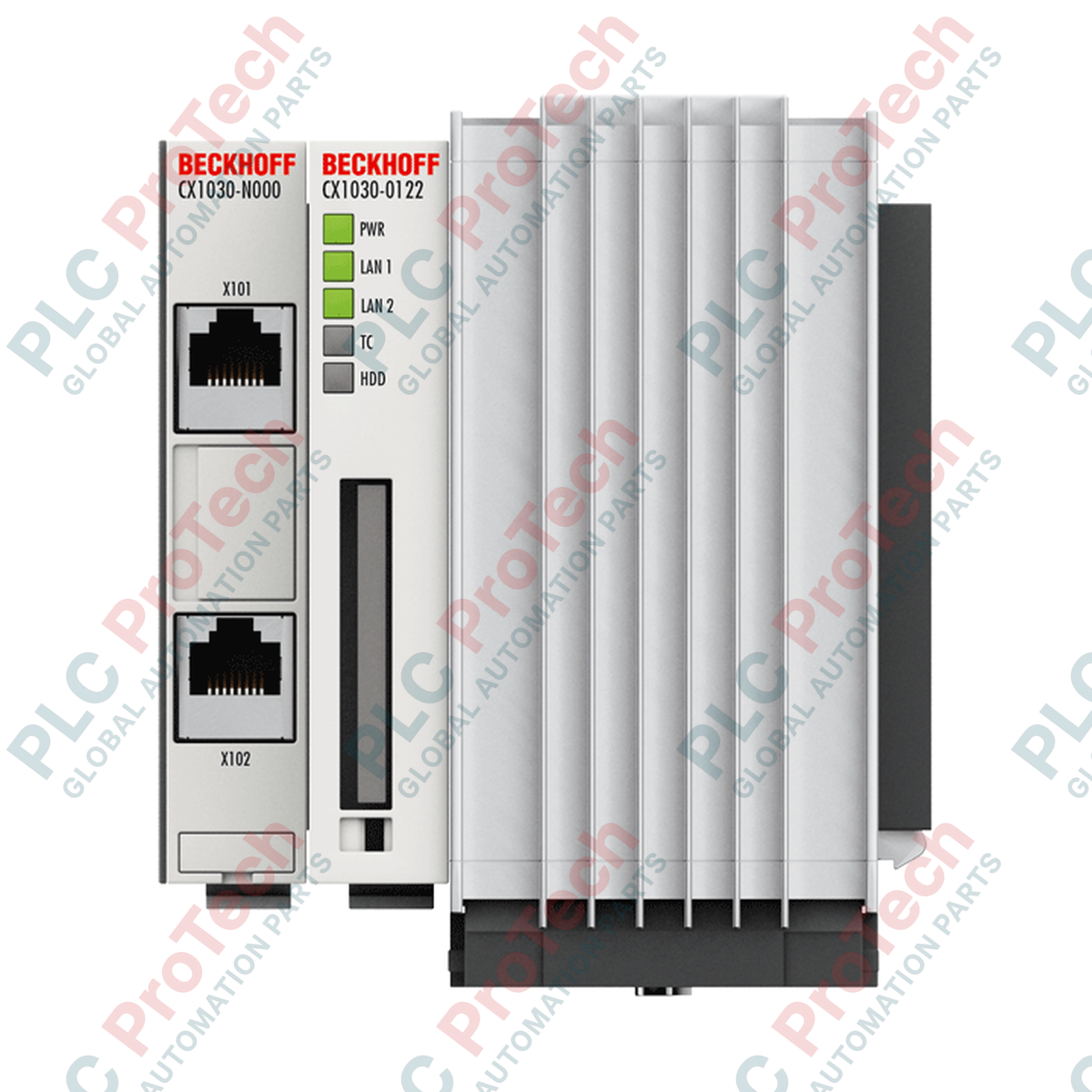

Il BECKHOFF CX1030-0111 è un modulo CPU industriale progettato come unità di elaborazione centrale per il sistema Embedded PC modulare CX1030. Alimentato da un processore Intel Pentium M con frequenza di 1,8 GHz, questo controller offre una notevole potenza di elaborazione per attività PLC e di controllo del movimento impegnative. Funge da hub di elaborazione centralizzato negli ambienti di controllo modulari, consentendo il collegamento diretto a diverse reti I/O e alle espansioni del sistema.

Questo modulo CPU include risorse di memoria integrate, interfacce di comunicazione locali e indicatori diagnostici per garantire un funzionamento affidabile in complesse configurazioni di automazione. L'integrazione del sistema avviene tramite un'interfaccia bus di sistema proprietaria, che consente il collegamento diretto ad alimentatori, interfacce di rete e moduli I/O Beckhoff complementari.

Caratteristiche

• Processore Intel Pentium M single-core con frequenza di clock di 1,8 GHz
• Dotato di 256 MB di RAM DDR (espandibile in fabbrica fino a 1 GB) e di una scheda Compact Flash da 128 MB
• Doppie porte Ethernet RJ45 integrate (10/100 Mbit/s) che utilizzano uno switch di rete interno
• Interfaccia bus di sistema dedicata (ISA a 16 bit, PC/104) per l'espansione modulare del sistema
• Gestione termica attiva tramite una cartuccia con ventola a velocità controllata e doppio cuscinetto a sfere, facilmente sostituibile
• Monitoraggio completo dello stato tramite LED dedicati per l'alimentazione, l'attività di rete, lo stato di TwinCAT e l'accesso alla scheda flash

Applicazioni

• Processi PLC e di controllo del movimento di complessità medio-alta in macchinari industriali
• Elaborazione centralizzata in armadi di controllo modulari montati su guida DIN
• Sistemi di automazione che richiedono l'esecuzione dedicata del runtime PLC TwinCAT 2

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema di controllo sia diseccitato e protetto contro il riavvio accidentale prima di iniziare l'installazione.
2. Verificare che il CX1030-0111 e tutti i moduli di sistema collegati non presentino danni.
3. Montare il modulo CPU su una guida DIN standard da 35 mm (EN 60715), accanto a un modulo di alimentazione CX1100-xxxx compatibile.
4. Bloccare meccanicamente il modulo CPU sulla guida e assicurarsi che i connettori del bus interno PC/104 siano correttamente accoppiati al modulo di alimentazione e ai moduli di espansione opzionali.
5. Verificare che la scheda Compact Flash inclusa, contenente il sistema operativo e i runtime, sia inserita e bloccata correttamente.
6. Assicurarsi che vi sia spazio sufficiente sopra e sotto il modulo per consentire un flusso d'aria libero attraverso la ventola di raffreddamento integrata.
7. Collegare i cavi di comunicazione e alimentare il sistema tramite il modulo di alimentazione CX1100 collegato per eseguire i controlli iniziali di avvio.

Raccomandazioni per la sostituzione

Quando si sostituisce un controller esistente con un nuovo BECKHOFF CX1030-0111, assicurarsi di eseguire il backup della configurazione, delle licenze e dei file di programma esistenti dalla vecchia scheda Compact Flash. Spegnere completamente il sistema, scollegare tutte le interfacce e sostituire la scheda Compact Flash se quella esistente è ancora funzionante e compatibile con la revisione hardware di destinazione. Durante tutta la procedura di sostituzione hardware, seguire i protocolli standard di protezione dalle scariche elettrostatiche.
