BECKHOFF CX1030-0113 Modulo CPU di base per PC embedded della serie CX

Descrizione

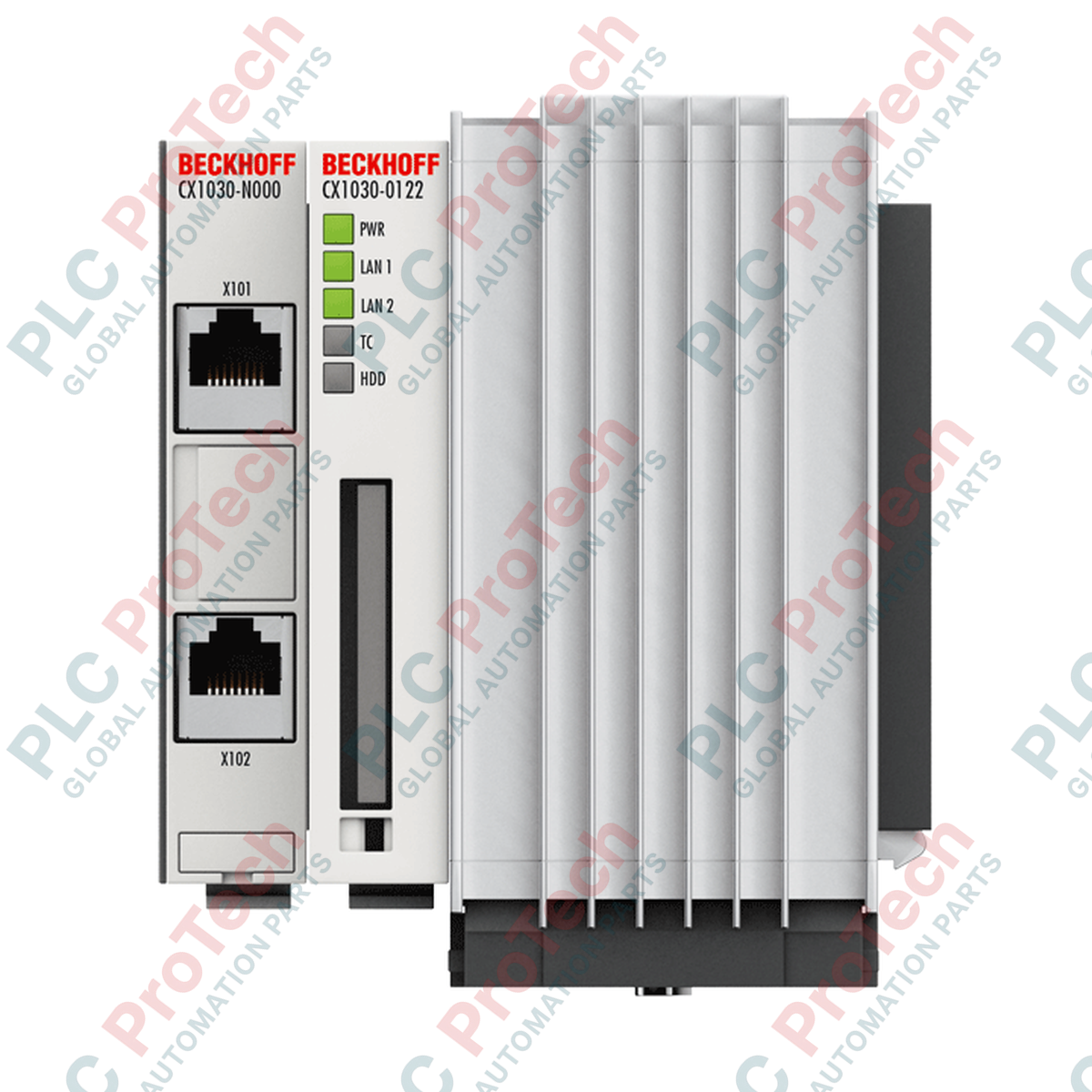

Il BECKHOFF CX1030-0113 è un modulo CPU di base ad alte prestazioni progettato per il sistema Embedded PC modulare della serie CX. Dotato di un processore Intel Pentium M con frequenza di clock di 1,8 GHz, questo controller è progettato per gestire attività intensive di PLC e Motion Control nelle applicazioni di automazione industriale. Questo modello specifico, il CX1030-0113, viene fornito preconfigurato con il sistema operativo Windows Embedded CE 6 e l'ambiente software runtime TwinCAT 2 NC I.

Fisicamente, il modulo CPU di base si interfaccia con gli altri componenti del sistema CX tramite un bus di sistema ISA a 16 bit (architettura PC/104). Non dispone di un'interfaccia fieldbus diretta integrata, ma si collega a un modulo di alimentazione della serie CX1100 compatibile per interfacciarsi con strutture I/O E-bus (EtherCAT), K-bus (Bus Terminals) o K-bus/IP-Link. L'unità è raffreddata attivamente da un modulo di raffreddamento dedicato abbinato a una cartuccia ventola facilmente sostituibile, con controllo della velocità e doppio cuscinetto a sfere.

Per l'archiviazione e la memoria, il modulo contiene 256 MB di RAM DDR e dispone di un singolo slot per supporti Compact Flash (Tipo I & II) con meccanismo di espulsione integrato. Una scheda Compact Flash da 128 MB è inclusa nella configurazione standard. La connettività di rete è garantita da due porte Ethernet RJ45 collegate a uno switch interno, consentendo un semplice collegamento a cascata in topologia lineare senza la necessità di uno switch esterno.

Caratteristiche

• Dotato di un processore Intel Pentium M (1,8 GHz, single-core) per garantire determinismo e capacità di calcolo.
• Sistema operativo Windows Embedded CE 6 preinstallato con ambiente runtime TwinCAT 2 NC I.
• Due interfacce Ethernet RJ45 da 10/100 Mbit/s configurate con uno switch di rete interno.
• LED diagnostici integrati per alimentazione, stato di TwinCAT, collegamento/attività LAN e accesso alla scheda flash.
• Slot Compact Flash Tipo I/II con meccanismo di espulsione, fornito con una scheda da 128 MB preinstallata.
• Orologio in tempo reale integrato e sostituibile, con batteria tampone per la conservazione di data e ora.
• Cartuccia ventola attiva con controllo della velocità e ventole con doppio cuscinetto a sfere, progettata per una semplice sostituzione sul campo.

Applicazioni

• Controllo coordinato del movimento multiassiale e attività di interpolazione tramite TwinCAT 2 NC I.
• Elaborazione centralizzata di PLC e controllo del movimento ad alta velocità per macchinari di confezionamento, assemblaggio e lavorazione del legno.
• Applicazioni gateway industriali che collegano reti TCP/IP con EtherCAT o configurazioni I/O K-bus standard.

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema sia completamente diseccitato prima di iniziare le operazioni di installazione o manutenzione.
2. Montare il modulo su una guida DIN standard da 35 mm (EN 60715), all'interno di un involucro pulito, asciutto e conforme a IP20.
3. Allineare e collegare il modulo CPU di base a un modulo di alimentazione CX1100 compatibile utilizzando il connettore integrato del bus di sistema PC/104. Fissare il fermo di bloccaggio meccanico per evitare problemi di collegamento.
4. Verificare che la scheda Compact Flash sia completamente inserita e bloccata nello slot prima di applicare l'alimentazione.
5. Assicurare uno spazio libero attorno alle prese d'aria per il raffreddamento attivo, in modo da consentire un flusso d'aria adeguato dal modulo ventola a velocità controllata.
6. Collegare i cavi di comunicazione alle porte RJ45. Se si implementa una rete a cascata, utilizzare lo switch interno per collegarsi ai dispositivi adiacenti.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF CX1030-0113 esistente, eseguire sempre un backup completo della scheda Compact Flash del sistema sorgente prima della rimozione. Assicurarsi che il modulo sostitutivo corrisponda alla configurazione runtime TwinCAT di destinazione (-0113 indica TwinCAT 2 NC I). Verificare l'integrità del collegamento all'alimentatore della serie CX1100 e assicurarsi che la cartuccia della ventola di raffreddamento sostitutiva funzioni correttamente alla prima accensione. Le sostituzioni sul campo non richiedono il ricablaggio dei collegamenti fieldbus direttamente sulla CPU, poiché queste interfacce si trovano sull'alimentatore e sui moduli di espansione collegati.
