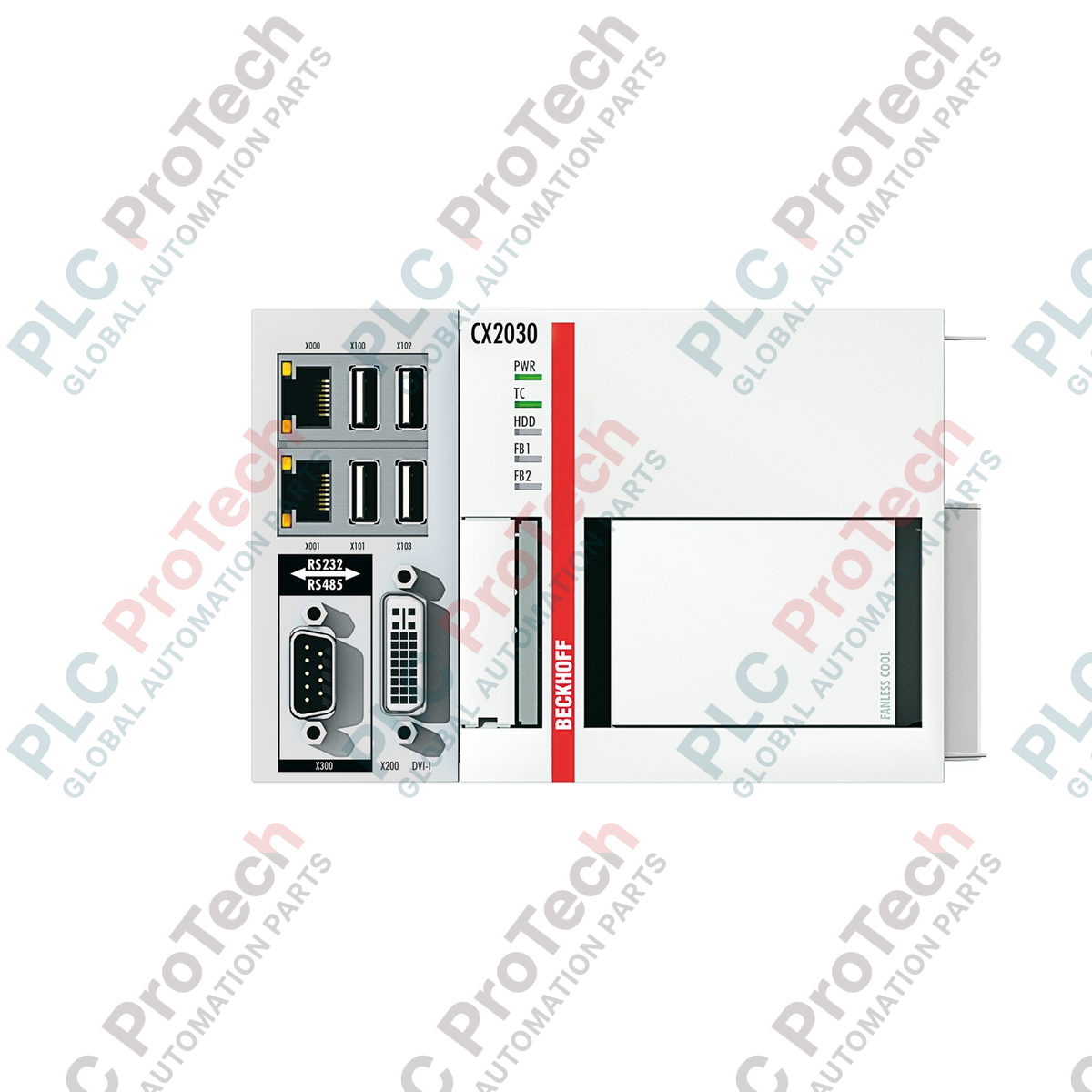

BECKHOFF CX2030-N031 Modulo CPU base per PC embedded con interfaccia RS485

Panoramica del prodotto

Il CX2030-N031 (CX2030-N031) è una configurazione specializzata del modulo CPU base industriale con una porta di interfaccia seriale RS485 integrata. Progettato come hub di elaborazione centrale per applicazioni complesse di controllo delle macchine, automazione delle infrastrutture e celle di produzione, questo controller embedded gestisce carichi di calcolo elevati mantenendo la connettività locale al bus di campo seriale.

Integrando un'interfaccia RS485 D-sub a 9 pin dedicata direttamente sull'alloggiamento principale della CPU, il modulo consente la comunicazione diretta master o slave con strumenti di campo legacy, azionamenti per motori e contatori di energia. Questo livello di comunicazione integrato nell'hardware elimina la necessità di gateway di protocollo esterni, riducendo la latenza dei dati e i potenziali punti di guasto della rete per minimizzare i tempi di inattività dell'impianto.

Configurazione seriale e architettura di comunicazione

L'hardware CX2030-N031 è configurato in fabbrica per funzionare esclusivamente come punto terminale sulla rete del bus seriale RS485. Questo specifico profilo di utilizzo presenta una rete di resistori di terminazione interna attiva e non commutabile (terminazione attiva), che assorbe i riflessi elettrici lungo le linee dati differenziali per preservare l'integrità della forma d'onda su lunghe distanze dei cavi fisici.

In modalità senza eco, i circuiti del trasmettitore disabilitano il proprio circuito interno del ricevitore durante le fasi di trasmissione attiva dei dati, impedendo alla CPU di rileggere i propri byte di dati trasmessi. L'interfaccia fisica utilizza un robusto connettore D-sub femmina a 9 pin conforme agli standard industriali, che garantisce un solido fissaggio meccanico e un accoppiamento costante del segnale in presenza di vibrazioni industriali prolungate.

Specifiche tecniche

FAQ sul prodotto

Qual è lo scopo funzionale della configurazione "senza eco" su questo modulo?

Nei layout di cablaggio RS485 half-duplex standard, le linee di trasmissione e ricezione condividono gli stessi fili interni del bus. La configurazione "senza eco" assicura che il controller hardware seriale del CX2030-N031 sopprima la propria ricezione dei dati durante un ciclo di trasmissione, impedendo al software applicativo centrale di elaborare pacchetti di dati duplicati o generati autonomamente.

È possibile posizionare questo specifico modulo CPU al centro di una catena seriale RS485?

No. Poiché il CX2030-N031 è cablato fisicamente con la "terminazione attiva" come punto terminale, deve essere posizionato esclusivamente all'estremità fisica assoluta del segmento bus RS485. Posizionarlo al centro di una catena a margherita causerebbe una terminazione eccessiva della rete, attenuando le tensioni del segnale e corrompendo la comunicazione dei nodi adiacenti.

Perché il peso di spedizione del sistema supera significativamente quello di un modulo di base standard?

La specifica di spedizione di 3 kg include l'imballaggio industriale pesante antiurto, gli inserti di schermatura localizzati, i sacchetti antistatici schermanti e la documentazione strutturale necessari per trasportare in sicurezza assemblaggi CPU multicore di alto valore attraverso le reti di fornitura globali.

Messa in servizio sul campo e protocollo di cablaggio seriale

• Allineamento dei pin D-sub e schermatura: Durante la realizzazione del cavo dell'interfaccia RS485, collegare le linee dati differenziali esclusivamente ai pin designati (in genere il pin 3 per Data B/+ e il pin 8 per Data A/- nelle configurazioni RS485 standard Beckhoff; verificare l'esatta piedinatura sugli schemi del sistema prima di effettuare la terminazione). Utilizzare sempre cavi STP (doppino intrecciato schermato) di alta qualità e collegare direttamente la schermatura intrecciata al guscio metallico del connettore D-sub a 9 pin per dissipare il rumore elettromagnetico ad alta frequenza.

• Bilanciamento dell'impedenza del segmento bus: Poiché questo modulo ha la terminazione interna abilitata, assicurarsi che all'estremità opposta della rete fisica sia presente una sola altra resistenza di terminazione attiva (in genere da 120 Ohm). I nodi intermedi lungo il collegamento seriale devono avere le relative resistenze di terminazione disattivate. Un bilanciamento errato dell'impedenza della linea compromette il rapporto segnale-rumore, causando timeout ciclici intermittenti o errori nei frame seriali.

• Dissipazione termica e ventilazione: Montare il modulo CPU di base verticalmente su una guida DIN da 35 mm all'interno del quadro elettrico. Mantenere almeno 30 mm di spazio libero sopra e sotto le griglie di ventilazione del modulo per favorire un raffreddamento continuo per convezione naturale o forzata. L'accumulo eccessivo di calore all'interno di quadri affollati può compromettere le prestazioni del processore e ridurre la vita operativa dei componenti interni a stato solido.
