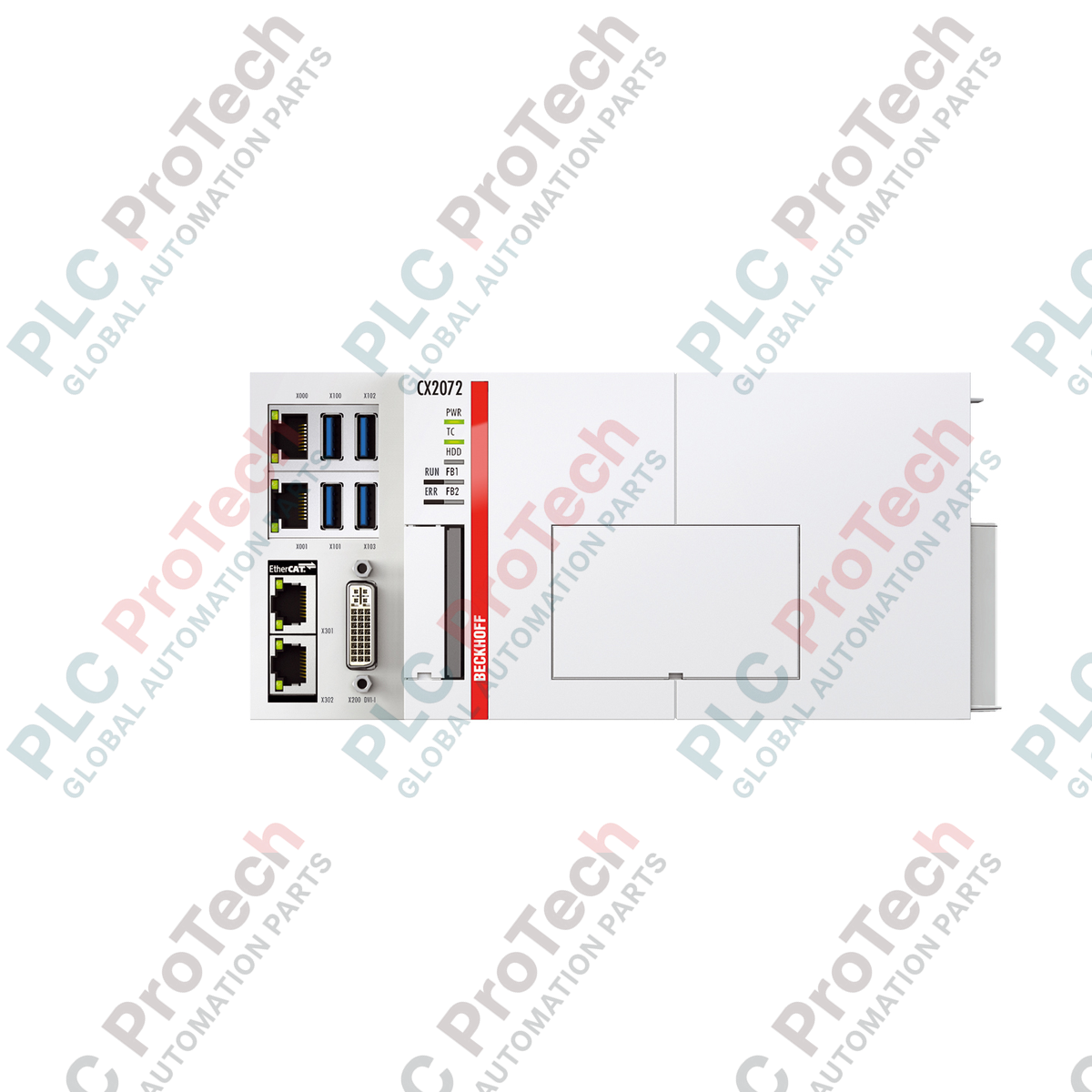

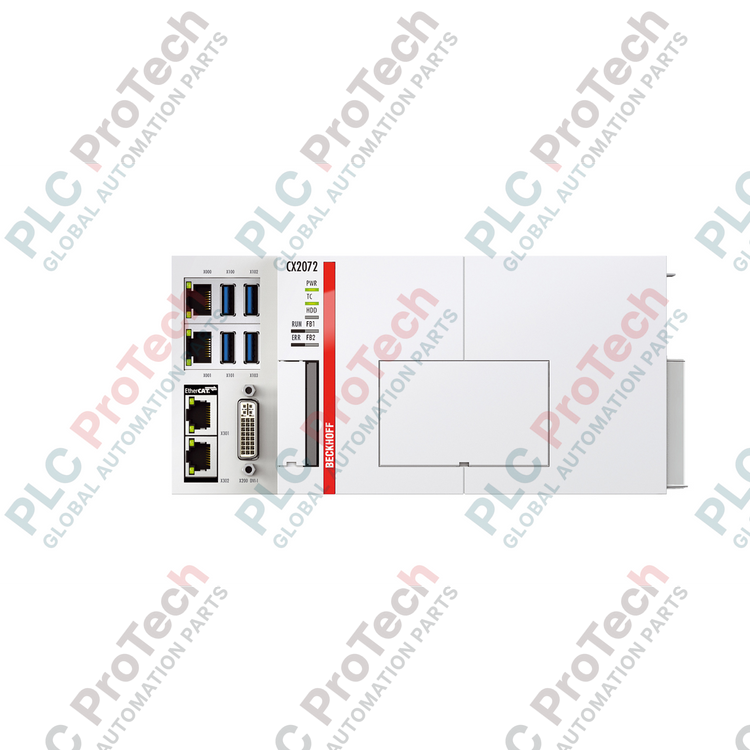

BECKHOFF CX2072-0155 Modulo CPU

Descrizione

Il BECKHOFF CX2072-0155 è un modulo CPU ad alte prestazioni progettato per sistemi Embedded PC modulari in ambienti di automazione industriale. Grazie al processore Intel Xeon integrato e all'ampia capacità di memoria, questo controllore esegue in modo efficiente logiche di controllo complesse, il controllo del movimento su più assi e attività di visualizzazione impegnative all'interno dell'architettura TwinCAT.

In qualità di unità di elaborazione centrale di una configurazione di controllo modulare CX2000, il CX2072-0155 si collega direttamente ai moduli di alimentazione del sistema e supporta il riconoscimento automatico dei terminali I/O E-bus o K-bus collegati. Il suo robusto design hardware include raffreddamento integrato, molteplici interfacce di comunicazione ad alta velocità e memoria persistente, rendendolo adatto ad applicazioni di controllo di macchinari e acquisizione dati di fascia alta.

Caratteristiche

• Alimentato da un processore Intel Xeon D-1567 con 12 core operanti a 2,1 GHz
• Dotato di 8 GB di RAM DDR4, espandibile di fabbrica fino a 64 GB
• Controller grafico AMD E8860 integrato con 2 GB di memoria dedicata GDDR5
• Dispone di due porte Ethernet RJ45 10/100/1000 Mbit/s e quattro interfacce USB 3.0
• Include 128 kB di NOVRAM persistente integrata per la memorizzazione dei dati ritentivi
• Supporta supporti di memoria CFast tramite uno slot per schede interno
• Gestione termica attiva tramite una ventola integrata con cuscinetti a sfera e monitoraggio della velocità
• Classificato al livello 81 della piattaforma TwinCAT 3 per prestazioni computazionali molto elevate

Applicazioni

• Elaborazione e controllo centralizzati per macchinari industriali modulari ad alte prestazioni
• Applicazioni di controllo del movimento sincronizzato su più assi tramite TwinCAT 3
• Attività di automazione ad alta intensità di dati che richiedono un'elevata capacità di elaborazione e tempi di ciclo rapidi
• Visualizzazione complessa ed elaborazione HMI direttamente sull'hardware di controllo

Specifiche tecniche

Generale

Elaborazione e memoria

Interfacce e comunicazione

Caratteristiche elettriche e ambientali

Meccanica

Linee guida per l'installazione

1. Assicurarsi che tutti gli alimentatori del sistema siano spenti e scollegati dalla rete elettrica prima di iniziare le procedure di installazione o rimozione.
2. Ispezionare il modulo e i connettori per rilevare eventuali segni di danni dovuti al trasporto o di contaminazione.
3. Fissare saldamente il CX2072-0155 sulla guida DIN insieme al modulo di alimentazione BECKHOFF designato, assicurando il corretto allineamento con i connettori del bus interno.
4. Collegare l'alimentatore a 24 V DC lato campo ai morsetti di alimentazione designati, verificando la corretta polarità.
5. Collegare i cavi Ethernet necessari, le periferiche USB, i dispositivi di visualizzazione e le linee di interfaccia opzionali alle rispettive porte.
6. Inserire nell'apposito slot una scheda CFast compatibile e preconfigurata, contenente il sistema operativo appropriato e l'ambiente runtime TwinCAT.
7. Ripristinare l'alimentazione del sistema e verificare lo stato operativo utilizzando i LED diagnostici integrati prima di avviare la messa in servizio del software.
