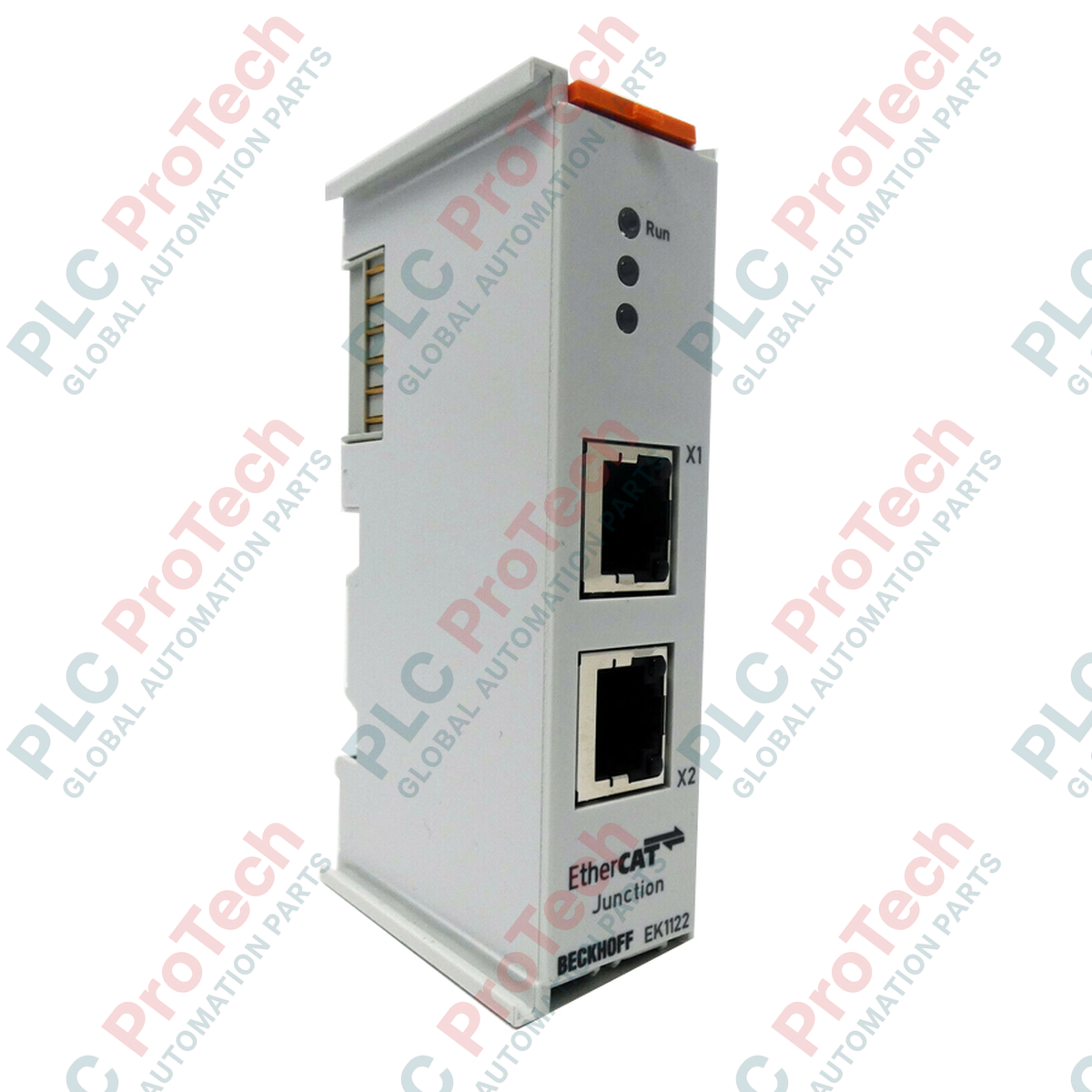

BECKHOFF EK1122 Giunzione EtherCAT a 2 porte

Descrizione

L'integrazione di segmenti fisici in una rete di comunicazione industriale richiede hardware robusto, progettato per gestire il routing dei dati ad alta velocità. Il modulo di giunzione EtherCAT a 2 porte EK1122 consente di diramare in modo flessibile le topologie EtherCAT, permettendo di implementare reti a stella e ad albero direttamente all'interno dei terminali. Questo terminale compatto si interfaccia perfettamente con i Coupler EtherCAT standard e con i segmenti I/O, estendendo la portata fisica e la configurazione strutturale dei sistemi di produzione automatizzati.

Con una velocità di comunicazione nativa di 100 Mbit/s, questo terminale di giunzione consente l'accoppiamento diretto tra diverse stazioni EtherCAT utilizzando cavi Ethernet schermati Cat.5 standard. Poiché EK1122 instrada dinamicamente i frame EtherCAT standard, durante la configurazione non sono necessarie impostazioni complesse né l'assegnazione manuale degli indirizzi IP. Il modulo preleva l'alimentazione operativa direttamente dal backplane E-bus, semplificando il cablaggio sul campo e mantenendo al contempo un basso consumo energetico e un ritardo di propagazione del segnale dell'ordine dei microsecondi.

Caratteristiche

• Supporta la configurazione di topologie fisiche a stella nelle reti industriali.
• Dotato di due interfacce bus RJ45 per il collegamento sicuro delle stazioni a valle.
• Non richiede alcuna configurazione software, consentendo un'installazione realmente plug-and-play.
• Estende le distanze di comunicazione fino a 100 metri per segmento tramite cavo schermato Cat.5.
• Alimentazione tramite connessioni E-bus interne, per eliminare i cavi di alimentazione esterni.
• Alloggiamento compatto in policarbonato, montabile su guida DIN, progettato per quadri con spazio limitato.

Applicazioni

• Sistemi di controllo distribuito dei macchinari che richiedono l'aggiunta di stazioni modulari.
• Robotica e automazione pick-and-place che utilizzano funzioni Hot Connect.
• Linee di assemblaggio automobilistico, macchinari per l'imballaggio e sistemi di movimentazione dei materiali.
• Infrastrutture per l'energia eolica e HVAC che richiedono robuste topologie di rete a stella.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Montare saldamente su guide DIN standard da 35 mm conformi alla norma EN 60715.
• Assicurarsi che il doppio incastro e il collegamento a chiave siano completamente inseriti durante il montaggio affiancato ad altri terminali.
• Utilizzare sempre cavi di rete schermati Cat.5 o superiori per mantenere l'immunità ai disturbi negli ambienti ad alta interferenza.
• Assicurarsi che vi sia uno spazio sufficiente per la ventilazione sopra e sotto il modulo, così da rimanere entro i parametri di temperatura operativa raccomandati.

Conformità e certificazioni

• CE
• UL
• ATEX
• IECEx
• cFMus
