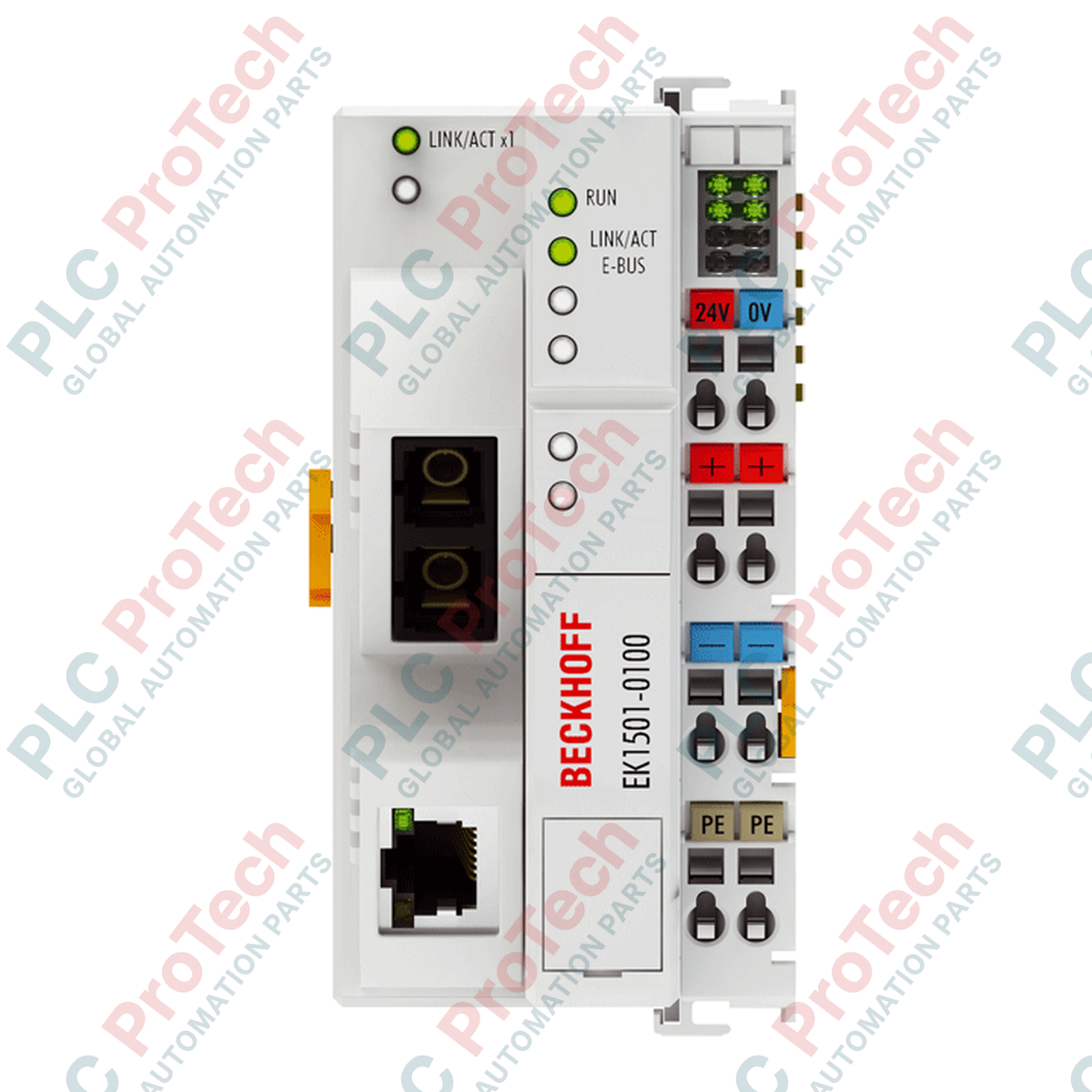

Beckhoff EK1501-0100 EtherCAT Coupler con selettore ID

Descrizione

Per consentire comunicazioni affidabili sulle reti industriali a lunga distanza, Beckhoff EK1501-0100 integra la conversione del mezzo in fibra multimodale direttamente nei sistemi di terminali EtherCAT. Questo dispositivo collega le reti ottiche 100BASE-FX alle connessioni in rame standard RJ45, fungendo da nodo di comunicazione altamente sicuro. Utilizzando la fibra ottica multimodale in vetro, questo coupler consente distanze di collegamento fino a 2000 metri tra singole stazioni, evitando le vulnerabilità alle interferenze elettromagnetiche dei tradizionali cavi in rame.

Il modulo integra un selettore ID decimale a tre cifre, che consente di configurare fino a 4096 ID univoci delle stazioni. Questo indirizzamento definito dall'hardware è fondamentale per le topologie Hot Connect, poiché consente di collegare o scollegare i moduli di sistema durante il funzionamento. Il coupler genera una corrente E-bus interna fino a 2000 mA, alimentando direttamente la serie di terminali ELxxxx collegata dall'alimentazione di sistema a 24 V CC in ingresso.

Caratteristiche tecniche principali

• Connessione in fibra a lunga distanza: supporta la fibra multimodale 100BASE-FX (fibra ottica in vetro 50/125 um) tramite una robusta connessione SC Duplex.
• Interruttore ID dell'indirizzo hardware: configura gli ID delle stazioni fino a 4096 tramite selettori rotativi fisici, facilitando applicazioni Hot Connect complesse.
• Alimentazione robusta: accetta un'alimentazione di sistema a 24 V CC e fornisce fino a 2000 mA all'E-bus interno.
• Isolamento elettrico: isolamento galvanico completo a 500 V tra i contatti di alimentazione, la tensione di alimentazione interna e le porte Ethernet.
• Certificazione Ex: conforme alla classificazione ATEX Zona 2 (II 3 G Ex nA IIC T4 Gc) per atmosfere esplosive pericolose.

Applicazioni industriali

• Energia eolica ed energie rinnovabili: la conversione del mezzo ottico previene i danni causati dai fulmini e la propagazione dei disturbi tra la base della torre e la navicella.
• Trattamento delle acque e delle acque reflue: collega vaste aree di processo su distanze fino a 2000 metri senza ripetitori attivi.
• Linee di assemblaggio automobilistico: utilizza gli ID Hot Connect per i cambi utensile, consentendo una rapida riconfigurazione fisica senza riconfigurazione software.
• Zone pericolose: consente di installare in sicurezza nodi I/O in ambienti a rischio di esplosione che richiedono la classificazione ATEX Zona 2.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EK1501-0100 costituisce un aggiornamento diretto rispetto ai coupler basati su rame (come l'EK1100) quando i segnali di controllo vengono trasmessi su lunghe distanze o in ambienti elettricamente rumorosi. È funzionalmente identico al coupler multimodale EK1501 standard, ma include il selettore rotativo dell'ID a tre decadi necessario per le topologie Hot Connect dinamiche. Quando si sostituiscono o si progettano nodi di rete, assicurarsi che la configurazione del sistema TwinCAT sia allineata alla posizione fisica dei selettori rotativi sull'unità.

Problemi applicativi e note ingegneristiche

Uno degli errori di configurazione più comuni consiste nel superare il limite di corrente E-bus di 2000 mA. È fondamentale calcolare il consumo di corrente totale di tutti i terminali ELxxxx collegati. Se la configurazione dei terminali supera 2 A, è necessario iniettare ulteriore corrente utilizzando un terminale di alimentazione EL9410 o EL9400 per evitare instabilità o interruzioni della comunicazione.

Suggerimenti per la messa in servizio e il cablaggio

Gli interruttori dell'ID fisico devono essere configurati prima di applicare l'alimentazione al coupler. L'ASIC Beckhoff legge queste impostazioni hardware solo durante il ciclo di avvio. Se si modificano gli interruttori dell'ID mentre l'unità è alimentata, il nuovo ID non verrà registrato finché non sarà stato eseguito un ciclo completo di spegnimento e riaccensione. Assicurarsi che i connettori ottici SC Duplex siano puliti con strumenti ottici appropriati prima dell'inserimento, per evitare un'elevata attenuazione del segnale.
