Morsetto EtherCAT Beckhoff EL1252

Panoramica del prodotto

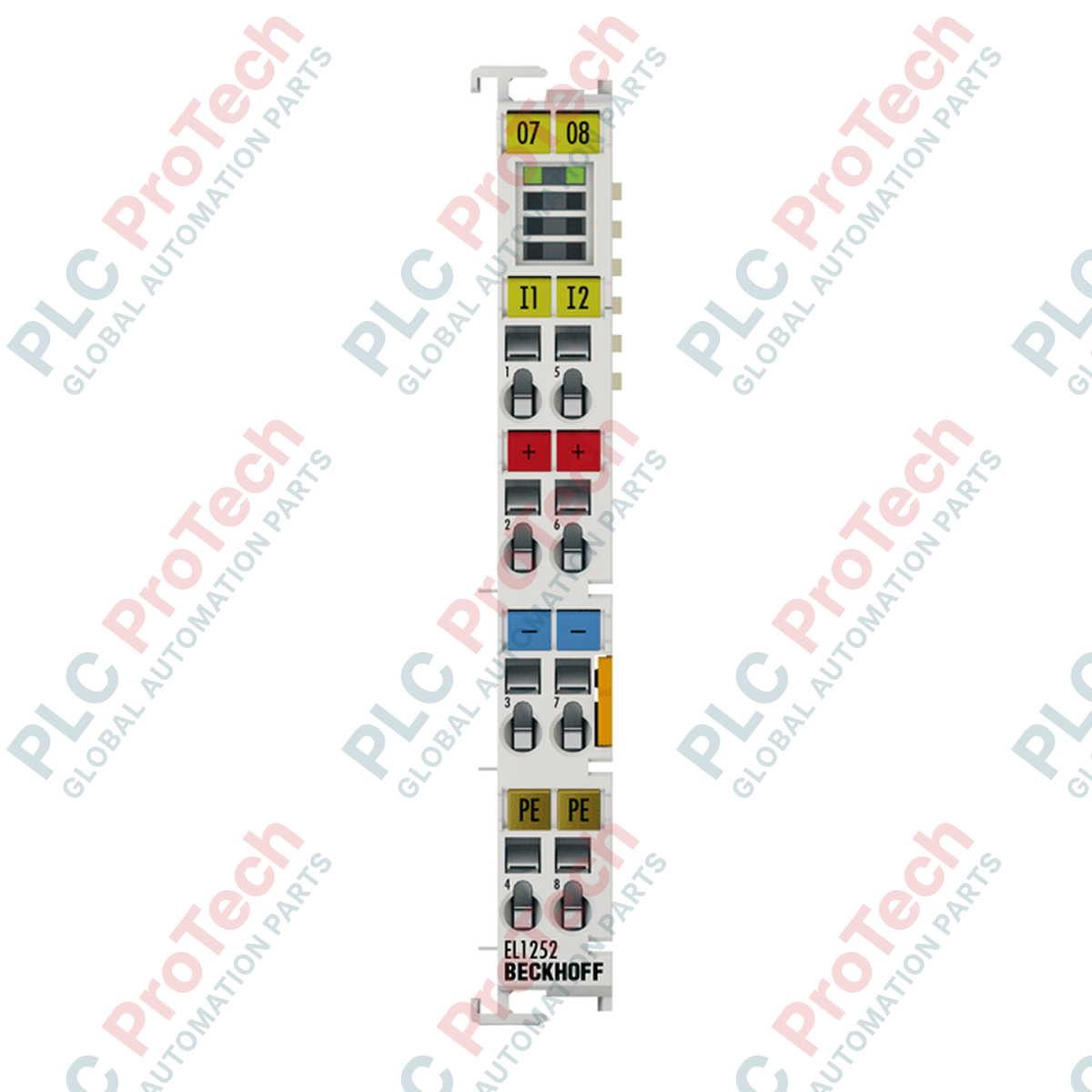

Il Beckhoff EL1252 è un terminale di ingresso digitale a 2 canali progettato per applicazioni di temporizzazione ad altissima precisione. A differenza dei terminali di ingresso digitali standard, l'EL1252 è dotato della funzionalità di timestamp e supporta i Distributed Clocks (DC). Acquisisce i segnali di ingresso con una risoluzione di 1 ns e fornisce un timestamp estremamente preciso per ogni variazione di stato. Questo rende l'EL1252 un componente essenziale per le attività di sincronizzazione, come la registrazione di eventi ad alta velocità, il triggering del movimento al di sotto del microsecondo e l'analisi precisa delle sequenze nei macchinari automatizzati.

Configurazione tecnica

L'EL1252 è progettato per gli scenari in cui la precisione della temporizzazione è il requisito prestazionale principale.

• Timestamp ad alta precisione: ogni canale di ingresso registra le variazioni di stato con una risoluzione di 1 ns, consentendo al controller di sapere esattamente quando si è verificato un evento rispetto al tempo globale della rete EtherCAT.
• Bassa latenza: con un filtro e un ritardo di ingresso di < 1 µs, il terminale garantisce che i segnali vengano acquisiti quasi istantaneamente all'arrivo.
• Distributed Clocks: supporta pienamente i DC, consentendo al terminale di sincronizzare la propria base dei tempi interna con gli altri dispositivi EtherCAT nell'intera rete della macchina, con una precisione di << 1 µs.
• Hardware robusto: alloggiato in un terminale compatto standard da 12 mm, è progettato per il montaggio affiancato su guide DIN standard da 35 mm, garantendo una facile integrazione in qualsiasi stazione di terminali Beckhoff.

Specifiche tecniche

Domande frequenti

Qual è il vantaggio della risoluzione del timestamp di 1 ns?

Nei processi ad alta velocità (ad esempio, stampa o confezionamento ad alta velocità), il ciclo di scansione standard di un PLC potrebbe essere troppo lento per rilevare un evento preciso. L'EL1252 registra l'esatto nanosecondo in cui si verifica un ingresso, consentendo al software di eseguire calcoli o azioni basati su quell'istante preciso, indipendentemente dal tempo di ciclo del PLC.

È necessario un controller speciale per utilizzare le funzioni di timestamp?

Sì. Per utilizzare i dati di timestamp, il controller (solitamente un PC industriale basato su TwinCAT) deve essere configurato per elaborare i dati aggiuntivi inviati dal terminale. L'immagine di processo include 16 byte di dati di timestamp per ogni canale di ingresso, che il software deve leggere e interpretare.

Posso utilizzare questo terminale in un armadio standard?

Sì, l'EL1252 è un terminale con grado di protezione IP20 destinato all'uso in armadi elettrici protetti. È pienamente compatibile con tutti gli altri terminali EtherCAT della serie EL e può essere montato direttamente accanto a essi sulla stessa guida DIN.

Integrazione ingegneristica e migliori pratiche operative

• Sincronizzazione della rete: affinché le funzioni degli orologi distribuiti operino correttamente, assicurarsi che il master EtherCAT sia configurato per la sincronizzazione con i terminali compatibili con i DC. Questa è un'impostazione standard in TwinCAT, ma verificare che "Distributed Clocks" sia abilitato per l'EL1252 nel System Manager.
• Requisiti di cablaggio: utilizzare il cavo rigido o flessibile specificato (fino a 2,5 mm²). Poiché si tratta di un dispositivo ad alta precisione, assicurarsi che il cablaggio degli ingressi sia corto e schermato se attraversa aree con elevato rumore elettromagnetico, per evitare "rimbalzi" o timestamp errati.
• Qualità del segnale: per mantenere il ritardo di ingresso < 1 µs, assicurarsi che il segnale di ingresso raggiunga il terminale con fronti di salita/discesa netti. Evitare cavi lunghi e ad alta capacità che potrebbero arrotondare l'impulso del segnale.
• Manutenzione: essendo un dispositivo certificato ATEX, se installato in un'atmosfera esplosiva (Zona 2), assicurarsi che il terminale sia alloggiato in un involucro che garantisca almeno una protezione IP54, in conformità ai requisiti per le apparecchiature Ex nA.
