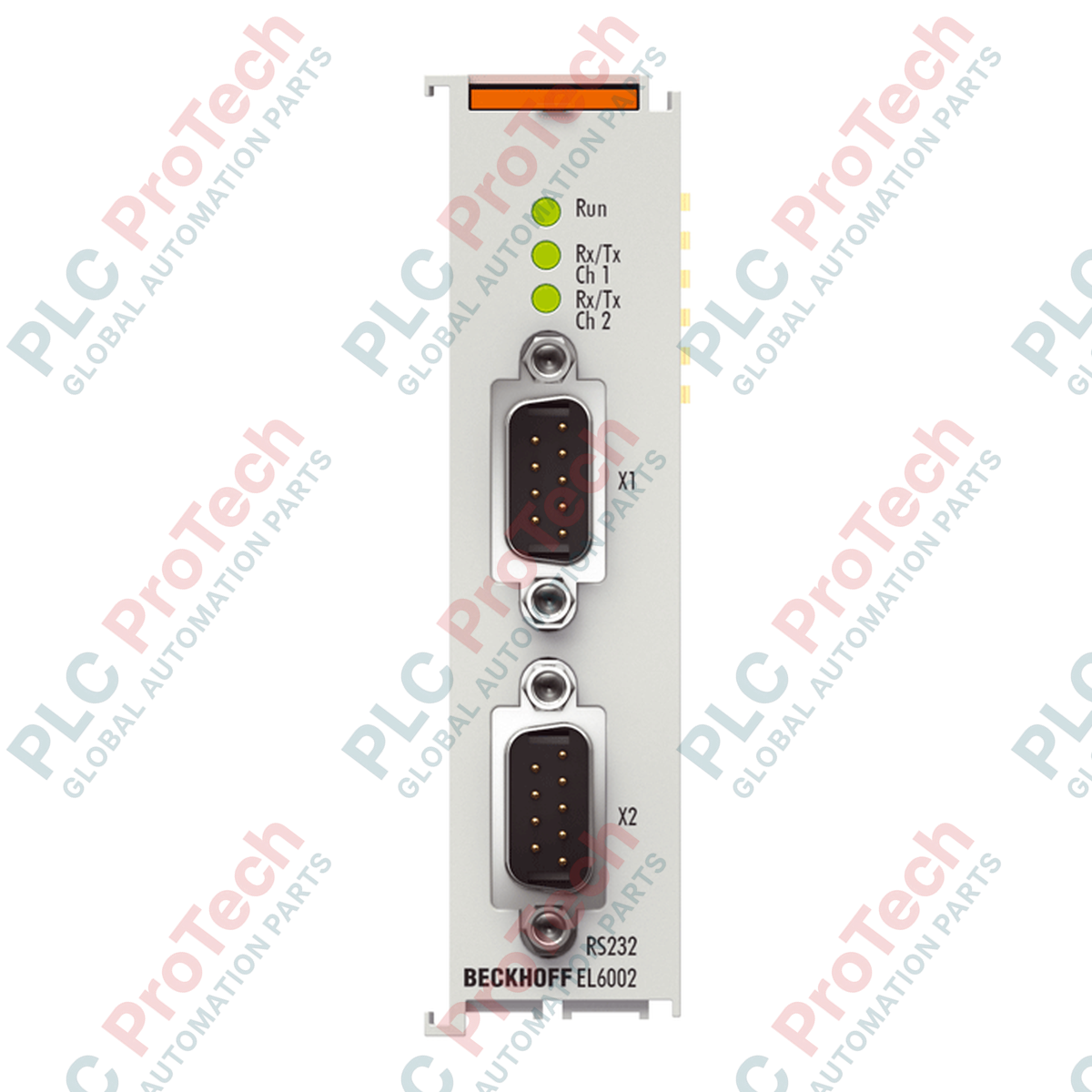

Beckhoff EL6002 EtherCAT Modulo di interfaccia seriale a 2 canali

Descrizione

Facilita la trasmissione dati bidirezionale senza interruzioni tra dispositivi seriali e architetture di controllo di alto livello utilizzando il terminale EtherCAT Beckhoff EL6002. Questa interfaccia di comunicazione seriale a 2 canali consente il collegamento diretto di un massimo di due dispositivi seriali RS232 alla rete EtherCAT standard. Si integra perfettamente nei sistemi decentralizzati, consentendo la configurazione flessibile dei parametri di trasmissione, come velocità in baud, parità e bit di stop, direttamente tramite il controller master EtherCAT, eliminando la necessità di configurazioni manuali tramite interruttori DIP.

L'unità offre un isolamento elettrico di 500 V tra il backplane E-bus e le linee di segnale RS232, per prevenire danni causati da anelli di massa e il degrado del segnale in ambienti industriali esigenti. Racchiuso in un alloggiamento compatto, questo modulo contiene buffer dati interni per garantire un trasferimento dati asincrono affidabile anche sotto un carico di sistema elevato.

Caratteristiche

• Due canali di comunicazione seriale RS232 indipendenti.
• Connettori D-sub standard a 9 pin per connessioni affidabili dell'interfaccia fisica dei terminali.
• Velocità di trasferimento dati flessibili da 300 a 115.200 baud.
• Buffer dati integrato con 864 byte di buffer di ricezione e 128 byte di buffer di trasmissione.
• Instradamento diretto dell'alimentazione tramite il backplane E-bus.
• Alloggiamento compatto da 24 mm con LED integrati per lo stato dei segnali, per semplificare i controlli diagnostici in loco.

Applicazioni

• Integrazione di lettori di codici a barre seriali, bilance e macchine etichettatrici.
• Collegamento di interfacce uomo-macchina (HMI) legacy ai sistemi EtherCAT.
• Interfacciamento di strumenti di produzione personalizzati e sensori di processo specializzati.
• Automazione industriale decentralizzata e controllo di macchinari generici.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Montare il modulo su una guida DIN standard da 35 mm conforme alla norma EN 60715 utilizzando il meccanismo di bloccaggio.
• Assicurare il corretto montaggio affiancato dei morsetti utilizzando il doppio slot e i meccanismi di connessione a chiave.
• Rispettare le linee guida per la protezione IP20; impedire l'ingresso di umidità, polvere eccessiva e particelle conduttive nell'alloggiamento.
• Prima del cablaggio o dell'installazione, isolare l'impianto elettrico da tutte le fonti di alimentazione sotto tensione.

Conformità e certificazioni

• CE
• UL
• ATEX
