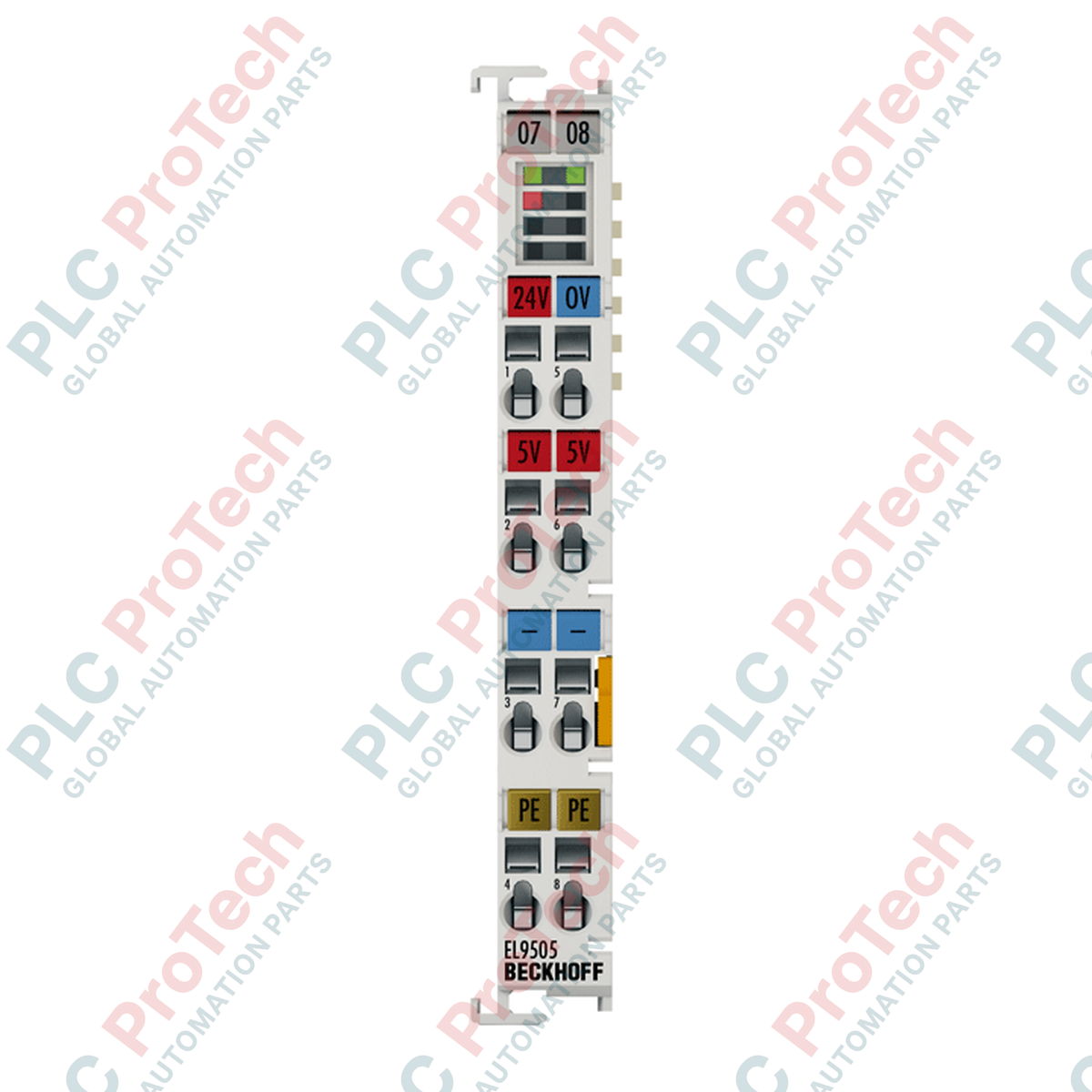

BECKHOFF EL9505 Morsetto di alimentazione della serie EL

Panoramica del prodotto

EL9505 (EL9505) è un terminale di alimentazione ad alta precisione della serie EL di Beckhoff, progettato per fornire un'uscita stabile e regolata da 5 V CC a partire da un'alimentazione industriale standard da 24 V CC. Questo modulo è ideale per alimentare componenti elettronici sensibili a livello di campo, sensori a bassa tensione o moduli di comunicazione locali che richiedono un riferimento da 5 V CC privo di disturbi. Grazie alla diagnostica integrata nell'immagine di processo EtherCAT e al LED di stato per la sovracorrente, EL9505 garantisce il monitoraggio continuo del sistema, consentendo ai team di manutenzione di rilevare preventivamente i guasti e ridurre al minimo i tempi di fermo non pianificati nelle linee di produzione automatizzate.

Configurazione tecnica

EL9505 utilizza uno stadio di conversione CC-CC efficiente per fornire un'uscita da 5 V CC altamente stabilizzata, con un'ondulazione inferiore a 5 mV. L'unità dispone di una protezione integrata contro i cortocircuiti, che impedisce ai guasti transitori sul campo di propagarsi al bus di controllo. Un vantaggio esclusivo di questo terminale è l'inclusione dei dati diagnostici direttamente nell'immagine di processo EtherCAT, consentendo al master TwinCAT di monitorare lo stato dell'uscita in tempo reale. Progettato per un'integrazione semplice, supporta il montaggio affiancato mediante collegamenti a doppia scanalatura e a chiave e utilizza morsetti ad azionamento elastico per un cablaggio sul campo rapido e resistente alle vibrazioni.

Specifiche tecniche

Domande frequenti

Quali informazioni diagnostiche specifiche vengono fornite nell'immagine di processo?

EL9505 inserisce direttamente nei dati di processo EtherCAT lo stato della tensione di uscita e le condizioni di sovracorrente. Ciò consente al programma PLC di reagire immediatamente se la tensione di uscita esce dai limiti di tolleranza o se si verifica un evento di sovracorrente.

Questo terminale è adatto per pilotare segnali TTL a livello logico?

Sebbene l'uscita sia una tensione stabilizzata da 5 V CC, è destinata all'alimentazione di componenti elettronici e non all'uscita di segnali. Assicurarsi che i dispositivi logici TTL non superino la capacità di corrente di 0.5 A del terminale.

EL9505 può essere utilizzato in atmosfere potenzialmente esplosive?

Sì, il terminale è approvato ATEX (II 3 G Ex nA IIC T4 Gc), pertanto è adatto all'impiego in aree pericolose di Zona 2 se installato in un involucro appropriato.

Raccomandazioni per l'installazione e il funzionamento

• Considerazioni sul carico: Quando si alimentano carichi sensibili, verificare che la corrente totale del carico rimanga inferiore alla soglia di 0.5 A sia in condizioni stazionarie sia durante i picchi di avviamento. Il superamento di questo limite attiverà la protezione da sovracorrente e potrebbe causare un allarme diagnostico a livello dell'intero sistema.
• Gestione termica: Sebbene EL9505 sia altamente efficiente, evitare di posizionarlo immediatamente vicino a componenti che generano molto calore, come avviatori di motori o moduli relè ad alta densità. Un flusso d'aria adeguato intorno al terminale garantisce che i componenti elettronici funzionino entro l'intervallo di temperatura ottimale, mantenendo la precisione dell'uscita.
• Messa a terra per applicazioni sensibili ai disturbi: Nonostante la bassa ondulazione residua (< 5 mV), mantenere le linee di uscita da 5 V CC fisicamente separate dai cavi di controllo CA ad alta corrente o PWM. Se i 5 V CC vengono utilizzati per un sensore di precisione, assicurarsi che il riferimento di massa del sensore sia collegato al punto centrale di messa a terra a stella dell'armadio, per evitare derive di misura causate da differenze di potenziale di terra.
