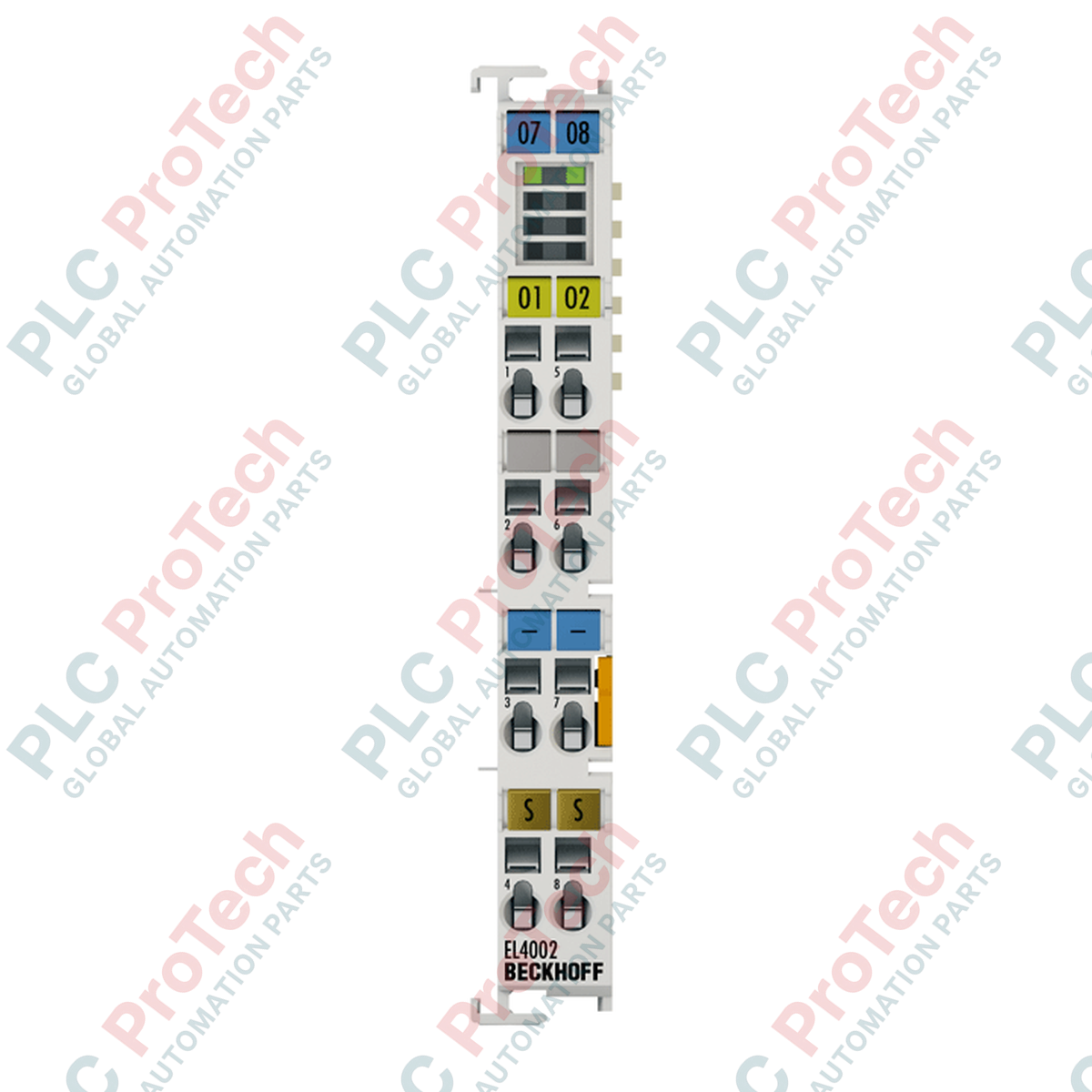

BECKHOFF EL4002 Terminale di uscita analogica serie EL

Panoramica del prodotto

EL4002 (EL4002) è un terminale di uscita analogica a 2 canali ad alta precisione della serie EL di Beckhoff, progettato per applicazioni di controllo industriale che richiedono segnali di tensione precisi. Operando nell'intervallo da 0 a 10 V con una risoluzione di 12 bit, questo terminale facilita la comunicazione affidabile tra la rete EtherCAT e attuatori periferici quali valvole proporzionali, convertitori di frequenza o elementi di controllo del riscaldamento. Grazie al supporto dei Distributed Clocks (DC) e a una precisione inferiore al microsecondo, l'EL4002 garantisce prestazioni di controllo deterministiche, fondamentali per la sincronizzazione ad alta velocità nei sistemi di movimento multiasse e nei complessi sistemi di controllo dei processi, riducendo infine la latenza del segnale e migliorando la stabilità complessiva del sistema.

Configurazione tecnica

L'EL4002 utilizza un'architettura di collegamento a 2 fili, single-ended, ottimizzata per un'uscita di tensione stabile da 0 a 10 V con una capacità di carico superiore a 5 kOhm. Il modulo è completamente integrato nell'E-bus EtherCAT e fornisce un isolamento elettrico fino a 500 V tra il potenziale di campo e il bus di comunicazione interno. Una caratteristica distintiva dell'EL4002 è rappresentata dalle funzioni di watchdog e sincronizzazione configurabili dall'utente; queste consentono agli ingegneri di definire valori di uscita in stato sicuro durante le interruzioni di rete, comprese transizioni basate su rampa per prevenire movimenti meccanici improvvisi, proteggendo così apparecchiature e personale.

Specifiche tecniche

Domande frequenti

In che modo la funzione Distributed Clock (DC) è utile per l'applicazione?

La funzione Distributed Clock consente al terminale di sincronizzare la conversione dell'uscita con il tempo di sistema del master EtherCAT. Con una precisione nettamente inferiore a 1 µs, garantisce che i segnali analogici cambino esattamente quando necessario, eliminando il jitter temporale nel processo.

A cosa serve la funzione watchdog in questo terminale?

Il watchdog è una funzione di sicurezza che monitora il collegamento di comunicazione EtherCAT. In caso di perdita della comunicazione, il terminale commuta automaticamente le uscite in uno stato sicuro predefinito, configurabile come valore fisso o sequenza a rampa per evitare comportamenti pericolosi della macchina.

Posso utilizzare l'EL4002 per carichi induttivi?

Il terminale è progettato per segnali di uscita in tensione (0...10 V) con un requisito di carico > 5 kΩ. Non è destinato al pilotaggio diretto di attuatori induttivi ad alta corrente. Per il pilotaggio di tali dispositivi, assicurarsi che l'impedenza d'ingresso del dispositivo secondario soddisfi i requisiti di carico del terminale oppure utilizzare un convertitore di segnale intermedio.

Raccomandazioni per l'installazione e il funzionamento

• Integrità del segnale: data la risoluzione di 12 bit, mantenere un'elevata integrità del segnale utilizzando cavi schermati a doppino intrecciato per tutti i collegamenti delle uscite analogiche. Collegare la schermatura alla barra di messa a terra dell'armadio per ridurre al minimo la captazione di disturbi dai cavi di potenza circostanti.
• Tecnica di cablaggio: utilizzare i terminali ad azionamento a molla con un cacciavite appropriato. Quando si utilizzano conduttori flessibili, si raccomanda vivamente l'uso di capicorda a tubetto per evitare la separazione dei trefoli, che può causare una resistenza di contatto intermittente e una deriva del segnale.
• Montaggio affiancato: l'EL4002 supporta il montaggio affiancato mediante un collegamento a doppia scanalatura e chiave. Quando si installano più moduli analogici insieme, prestare attenzione alla dissipazione del calore; sebbene il consumo di corrente sia ridotto (tip. 140 mA E-bus), il mantenimento di un ambiente operativo uniforme garantisce l'accuratezza a lungo termine degli stadi di uscita.
