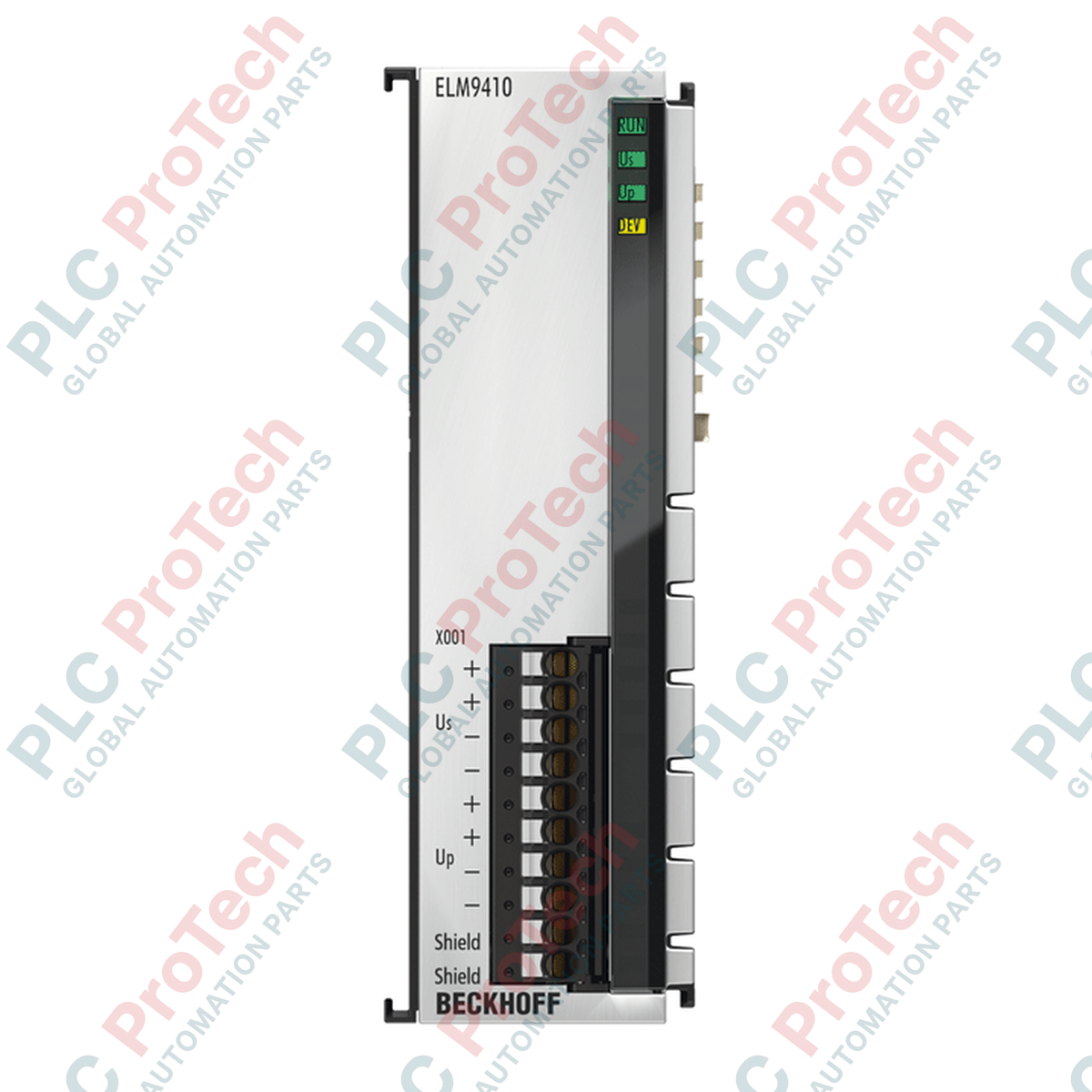

Morsetto di alimentazione BECKHOFF ELM9410

Descrizione

BECKHOFF ELM9410 è un terminale di alimentazione ad alte prestazioni progettato per ripristinare la corrente dell'E-Bus (bus EtherCAT) in applicazioni industriali impegnative. Racchiuso in un robusto involucro metallico in pressofusione di zinco, questo terminale fornisce fino a 2 A di corrente E-Bus (5 V CC), consentendo l'estensione e il funzionamento affidabile di segmenti di terminali EtherCAT di grandi dimensioni. È ottimizzato specificamente per mantenere l'integrità del segnale e la stabilità dell'alimentazione negli ambienti che utilizzano moduli di misura della serie ELM.

Per garantire un'elevata affidabilità operativa, BECKHOFF ELM9410 offre un isolamento elettrico fino a 500 V tra i potenziali E-Bus, US e UP. Il terminale integra inoltre una protezione contro l'inversione di polarità sugli ingressi e una diagnostica attiva. I livelli di tensione operativa e di alimentazione vengono monitorati continuamente, mentre i dati diagnostici vengono scritti direttamente nell'immagine di processo del PLC per la valutazione dello stato in tempo reale e la manutenzione preventiva.

Caratteristiche

• Ripristina la corrente dell'E-Bus con una capacità di uscita fino a 2 A (5 V CC).
• Monitoraggio diagnostico integrato delle tensioni di alimentazione e di uscita, riportate direttamente nell'immagine di processo.
• Robusto alloggiamento metallico in pressofusione di zinco che offre elevata stabilità meccanica e schermatura dei segnali.
• Isolamento elettrico di 500 V tra l'E-Bus e i potenziali di campo.
• Protezione contro l'inversione di polarità per evitare danni causati da un cablaggio di campo errato.
• Cablaggio push-in a innesto diretto per conduttori rigidi, con semplice azionamento a molla per i fili intrecciati.

Applicazioni

• Ripristino della corrente dell'E-Bus in sistemi EtherCAT complessi con più terminali.
• Segmentazione dei gruppi di potenziale nelle installazioni di terminali di misura ELM ad alta precisione.
• Banchi di prova industriali e sistemi di automazione che richiedono custodie schermate robuste e una diagnostica dettagliata dell'alimentazione.

Specifiche tecniche

Generale

Dati elettrici

Collegamento e cablaggio

Caratteristiche meccaniche e ambientali

Linee guida per l'installazione

1. Disalimentazione del sistema: Isolare completamente e spegnere tutte le fonti di alimentazione che forniscono energia al segmento dei morsetti e all'E-bus prima dell'installazione o della manutenzione.
2. Montaggio su guida DIN: Agganciare saldamente il morsetto a una guida DIN standard da 35 mm (EN 60715). Utilizzare il fermo di bloccaggio integrato per fissarlo in posizione.
3. Collegamento affiancato: Assicurarsi che il doppio incastro e i collegamenti a chiave siano correttamente innestati durante il montaggio di moduli adiacenti della serie ELM.
4. Cablaggio: Inserire i conduttori rigidi direttamente nel morsetto a innesto. Per i fili flessibili o con capicorda, premere l'attuatore arancione della molla utilizzando un normale cacciavite a testa piatta prima di inserire il filo. Spellare i fili esattamente per 8–9 mm.
5. Messa a terra e schermatura: Verificare che la guida DIN sia correttamente messa a terra per garantire un'efficace schermatura EMC attraverso l'alloggiamento in zinco pressofuso.
6. Messa in servizio: Accendere il sistema e verificare lo stato dei LED di segnalazione diagnostica. Verificare che le corrette diagnosi della tensione siano visibili nel TwinCAT System Manager o nell'immagine di processo.

Conformità e certificazioni

• CE
