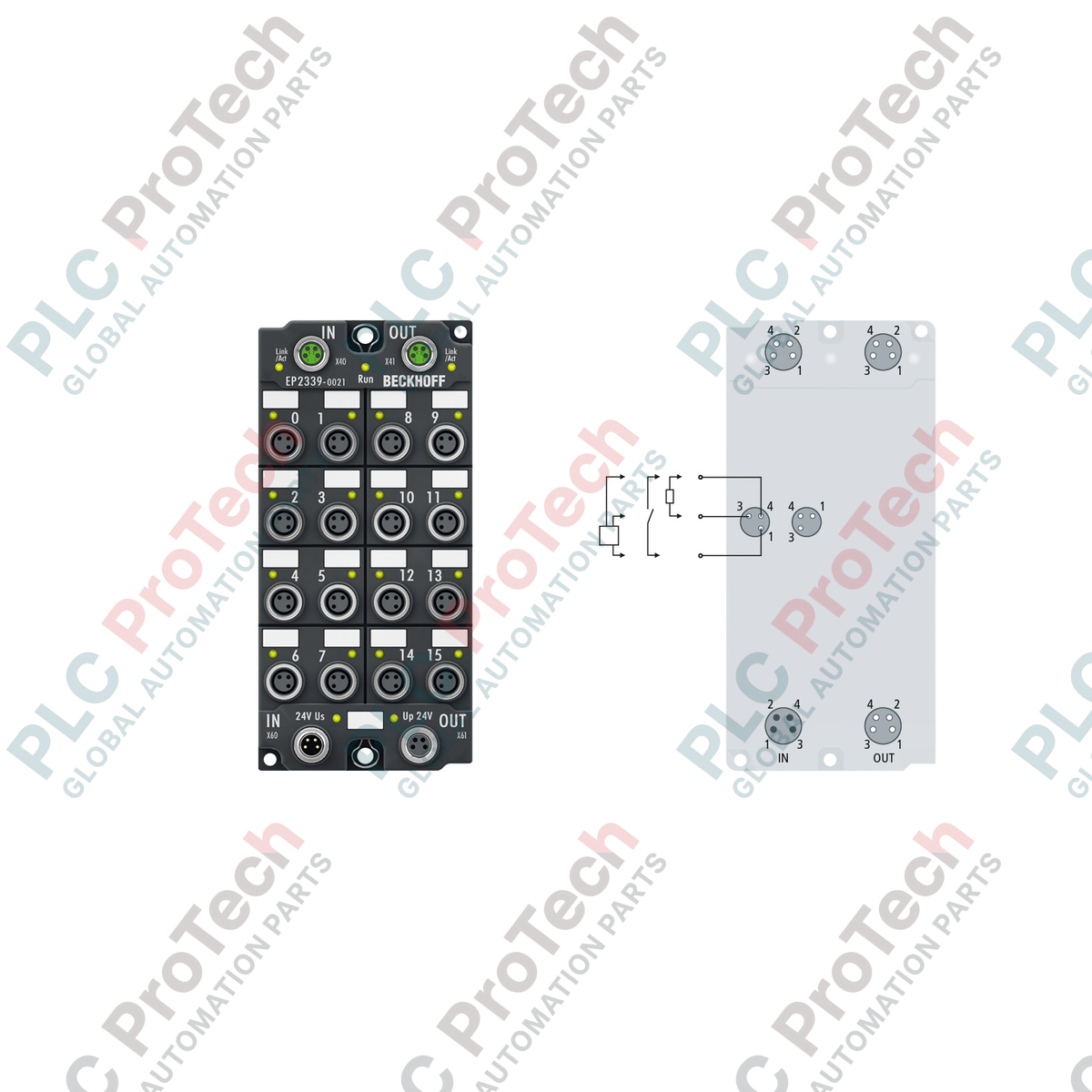

BECKHOFF EP2339-0021 EtherCAT Box

Descrizione

Il BECKHOFF EP2339-0021 è un modulo EtherCAT Box industriale progettato per architetture di automazione decentralizzate. Dispone di 16 canali digitali configurabili individualmente come ingressi o uscite, offrendo un'integrazione flessibile del sistema a livello di campo. Eliminando la necessità di un armadio di controllo protettivo, questo dispositivo consente il montaggio diretto su macchine e apparecchiature in ambienti industriali difficili.

Questo EtherCAT Box si interfaccia con la rete di controllo tramite connessioni M8 schermate, supportando comunicazioni ad alta velocità e trasferimento deterministico dei dati. Gli ingressi digitali sono conformi alla specifica EN 61131-2 Tipo 1/3, mentre le uscite digitali gestiscono fino a 0,5 A per canale, rendendo il modulo adatto all'interfacciamento con un'ampia gamma di sensori, attuatori e valvole industriali.

Caratteristiche

• 16 canali digitali, configurabili individualmente come ingressi o uscite.
• Tecnologia di connessione fisica M8 con interfacce codificate A a 3 pin.
• Alloggiamento in poliammide con grado di protezione IP65, IP66 e IP67 per l'installazione diretta sulla macchina.
• Alimentazione dei sensori a prova di cortocircuito, derivata direttamente dalla tensione di alimentazione del carico.
• Protezione individuale contro i cortocircuiti per tutti i canali di uscita digitali.
• Topologia di linea EtherCAT integrata con connessioni bus M8 schermate.
• Conformità CE e UL per applicazioni industriali globali.

Applicazioni

• Instradamento decentralizzato degli ingressi/uscite nei macchinari per il confezionamento.
• Controllo diretto dei terminali per valvole nei sistemi pneumatici e idraulici.
• Integrazione dei sensori nei sistemi di trasporto e movimentazione dei materiali.
• Raccolta dei segnali a livello di campo nelle linee di assemblaggio automobilistico.

Specifiche tecniche

Generale

Segnale e I/O

Elettrica

EtherCAT e comunicazione

Meccanica e condizioni ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione dell'intero sistema sia completamente disinserita prima del montaggio, del cablaggio o della manutenzione.
2. Fissare il modulo utilizzando i fori di fissaggio integrati (viti M3 o M4) su una superficie di montaggio piana e resistente alle vibrazioni.
3. Collegare le linee del bus EtherCAT utilizzando cavi M8 schermati e con connessione a vite per preservare l'immunità ai disturbi.
4. Realizzare le linee di alimentazione tramite il connettore M8 a 4 pin, assicurando la corretta polarità della tensione di 24 V CC.
5. Collegare le linee dei sensori digitali e degli attuatori ai canali M8 corrispondenti. Serrare tutti i connettori alla coppia di serraggio consigliata per mantenere la tenuta fisica IP65/66/67.
