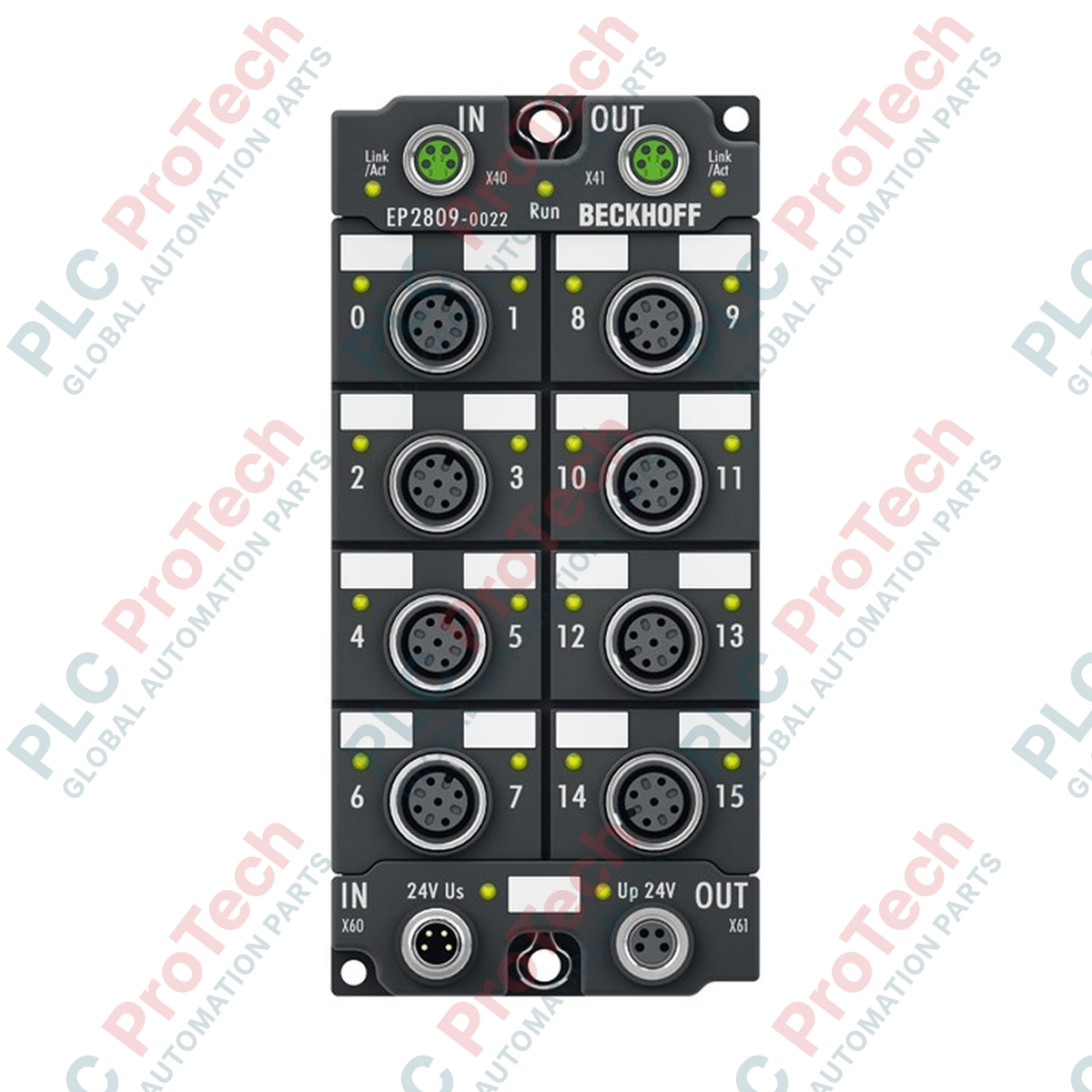

Beckhoff EP2809-0022 Modulo EtherCAT Box a 16 canali per uscite digitali

SKU EP2809-0022

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EP2809-0022

  • Country of origin:Germany

  • Product Type: Moduli EtherCAT Box

  • Payment: T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Elaborando direttamente sul campo i segnali di controllo digitali, il BECKHOFF EP2809-0022 distribuisce sedici comandi di controllo binari dalla rete EtherCAT agli attuatori con un ritardo di propagazione minimo. Questo modulo EtherCAT Box ultracompatto elimina la necessità dell'armadio elettrico, consentendo il montaggio diretto sulla macchina in ambienti industriali difficili. Grazie a sedici uscite indipendenti a prova di cortocircuito su porte di collegamento M12, il dispositivo ottimizza l'instradamento dei segnali e riduce il cablaggio nelle architetture di automazione altamente distribuite.

Caratteristiche principali

  • I/O ad alta densità: 16 uscite digitali integrate in un involucro IP67 compatto e salvaspazio.
  • Protezione robusta dei canali: Uscite singolarmente a prova di cortocircuito, con capacità di carico fino a 0,5 A per canale.
  • Interfaccia EtherCAT diretta: Collegamento diretto a reti industriali ad alta velocità tramite connettori M8 schermati di tipo a vite.
  • Compatibilità con carichi dinamici: Progettato per commutare in modo affidabile carichi ohmici, induttivi e lampade.
  • Diagnostica locale: LED di stato di funzionamento e indicatori di stato specifici per canale per una risoluzione dei problemi più rapida.

Applicazioni industriali pesanti

  • Controllo e smistamento decentralizzati dei trasportatori
  • Azionamento pilota di collettori di valvole pneumatiche
  • Azionamento distribuito di macchinari per l'imballaggio
  • Linee di assemblaggio automatizzate e sistemi pick-and-place

Specifiche tecniche

Parametro della specifica Valore tecnico
Produttore BECKHOFF
Numero articolo (SKU) EP2809-0022
Tipo di protocollo EtherCAT
Numero di uscite 16
Tensione di uscita nominale 24 V CC (-15% / +20%)
Corrente di uscita massima 0,5 A per canale (a prova di cortocircuito individualmente, massimo totale 4 A)
Tempi di commutazione TON tipico: 60 microsecondi, TOFF tipico: 300 microsecondi
Interfaccia di collegamento bus 2 x presa M8, schermata, tipo a vite
Collegamenti di uscita M12 x 1, a 5 pin, codificato A
Collegamento di alimentazione Alimentazione: 1 x presa M8 maschio, a 4 pin; A valle: 1 x presa M8 femmina, a 4 pin
Isolamento elettrico 500 V (E-bus / tensione del segnale)
Grado di protezione IP65, IP66, IP67 (conforme a EN 60529)
Intervallo di temperatura operativa -25 a +60 degC
Intervallo di temperatura di stoccaggio -40 a +85 degC
Norme EMC Conforme a EN 61000-6-2 / EN 61000-6-4
Approvazioni e marcature CE, UL
Peso dell'unità circa 250 g
Peso di spedizione (calcolato) 2,0 kg

Collegamenti e interfacce

Tipo di interfaccia Assegnazione pin / terminali Assegnazione funzionale
Alimentazione M8 (a 4 pin) Pin 1 Alimentazione di controllo +24 V CC (US)
Pin 2 Alimentazione di carico +24 V CC (UP)
Pin 3 GND (US)
Pin 4 GND (UP)
Uscite M12 (a 5 pin, codificate A) Pin 2 / Pin 4 Canale di uscita digitale A / Canale B
Pin 3 GND (UP)
Pin 5 Terra funzionale (FE)

Informazioni empiriche di progettazione

Modelli alternativi e compatibilità

L'EP2809-0022 dispone di uscite M12, offrendo un'alternativa più robusta ai moduli standard EP2809-0001 con collegamento a piattina. Verificare sempre la configurazione del cablaggio sul campo prima di una sostituzione diretta, poiché le interfacce di collegamento cambiano da terminali di uscita M8 a uscite M12 consolidate a 5 pin, che trasportano due canali di commutazione per porta.

Problemi applicativi e note ingegneristiche

È necessario tenere conto dell'accumulo termico nelle configurazioni con cicli di lavoro intensivi. Sebbene ogni uscita sia dimensionata per un massimo di 0,5 A, il limite di corrente complessivo del modulo è fissato a 4,0 A. Il superamento di questa soglia termica attiverà la protezione interna contro i cortocircuiti e disattiverà i blocchi di uscita interessati. Quando si pilotano solenoidi ad alta induttanza, assicurarsi che le frequenze dei cicli consentano un tempo sufficiente per la dissipazione della forza controelettromotrice.

Suggerimenti per la messa in servizio e il cablaggio

Per mantenere l'integrità strutturale IP67 è necessario sigillare con la coppia di serraggio ogni collegamento inutilizzato. Utilizzare sempre tappi protettivi fisici avvitabili per le prese M12 non utilizzate. Per prevenire interruzioni della comunicazione lungo la linea EtherCAT, assicurarsi che tutti i cavi delle linee di alimentazione seguano percorsi separati da quelli dei cavi di uscita degli azionamenti a frequenza variabile ad alta frequenza.

Linee guida per l'installazione

AVVERTENZA CRITICA SUL CAMPO:

Isolare tutte le fonti di alimentazione elettrica prima di avviare l'installazione, la rimozione o le modifiche al cablaggio del modulo Beckhoff. La mancata disalimentazione delle alimentazioni primaria e ausiliaria (US e UP) può causare gravi danni alle apparecchiature, l'attivazione errata delle uscite fisiche o guasti persistenti di comunicazione lungo il segmento EtherCAT attivo.

1
Montaggio fisico: Fissare l'EtherCAT Box a una superficie piana o al telaio di un profilo macchina utilizzando viti M3. Assicurarsi che tutti i fori di montaggio siano correttamente allineati per evitare sollecitazioni fisiche sull'alloggiamento in polimero del modulo.
2
Cablaggio di rete: Collegare il cavo EtherCAT in ingresso alla porta M8 sinistra "IN" e instradare la catena verso valle dalla porta "OUT" al nodo EtherCAT successivo utilizzando cavi Ethernet industriali schermati.
3
Integrazione dell'alimentazione: Applicare l'alimentazione di controllo a 24 V CC (US) e l'alimentazione del carico degli attuatori (UP) alla presa di alimentazione M8 designata. Collegare in cascata l'alimentazione ai moduli adiacenti secondo necessità, rispettando rigorosamente i limiti di corrente.
4
Collegamenti degli attuatori: Collegare i terminali degli attuatori utilizzando cavi assemblati M12 standard a 5 pin, codifica A. Serrare completamente tutti i collari di bloccaggio per verificare l'affidabilità dei contatti e preservare il grado di protezione IP67.

FAQ

Qual è la differenza principale tra i moduli EP2809-0022 e i moduli standard EP2809-0001?

EP2809-0022 utilizza connettori M12 (a 5 pin, codificati A) anziché i connettori standard M8 per le uscite digitali, risultando altamente compatibile con i cablaggi e i distributori per sensori/attuatori già esistenti.

Posso comandare direttamente carichi induttivi dall'EP2809-0022?

Sì. I canali di uscita sono progettati per commutare carichi induttivi, come le elettrovalvole pneumatiche, e sono dotati di circuiti interni di soppressione. Per frequenze di commutazione estremamente elevate, è necessario implementare una soppressione esterna per prevenire l'usura termica.

Cosa succede se un singolo canale di uscita subisce un cortocircuito?

Ciascuna delle 16 uscite è protetta individualmente dai cortocircuiti. Se si verifica un cortocircuito, viene disattivato solo il canale interessato, impedendo danni al modulo principale o agli altri canali di uscita attivi. Il LED di stato del canale segnala il guasto.

Sono necessarie alimentazioni separate per il controllo e per i carichi su questo modulo?

Sì. Il modulo separa la tensione di controllo (US, 24 V CC per la logica) dalla tensione di carico (UP, 24 V CC per le uscite digitali attive). Questo design a doppio circuito consente di isolare in sicurezza l'alimentazione dei carichi durante un arresto di emergenza, mantenendo attive le comunicazioni del bus di campo.
