Manufacturer: BECKHOFF
Product No.: EP8309-1022
Country of origin:Germany
Product Type: Moduli EtherCAT Box
Payment: T/T, Western Union
Weight: 500g
Dimensions: 60 mm x 126 mm x 26,5 mm
Shipping port: Xiamen
Warranty: 12 months

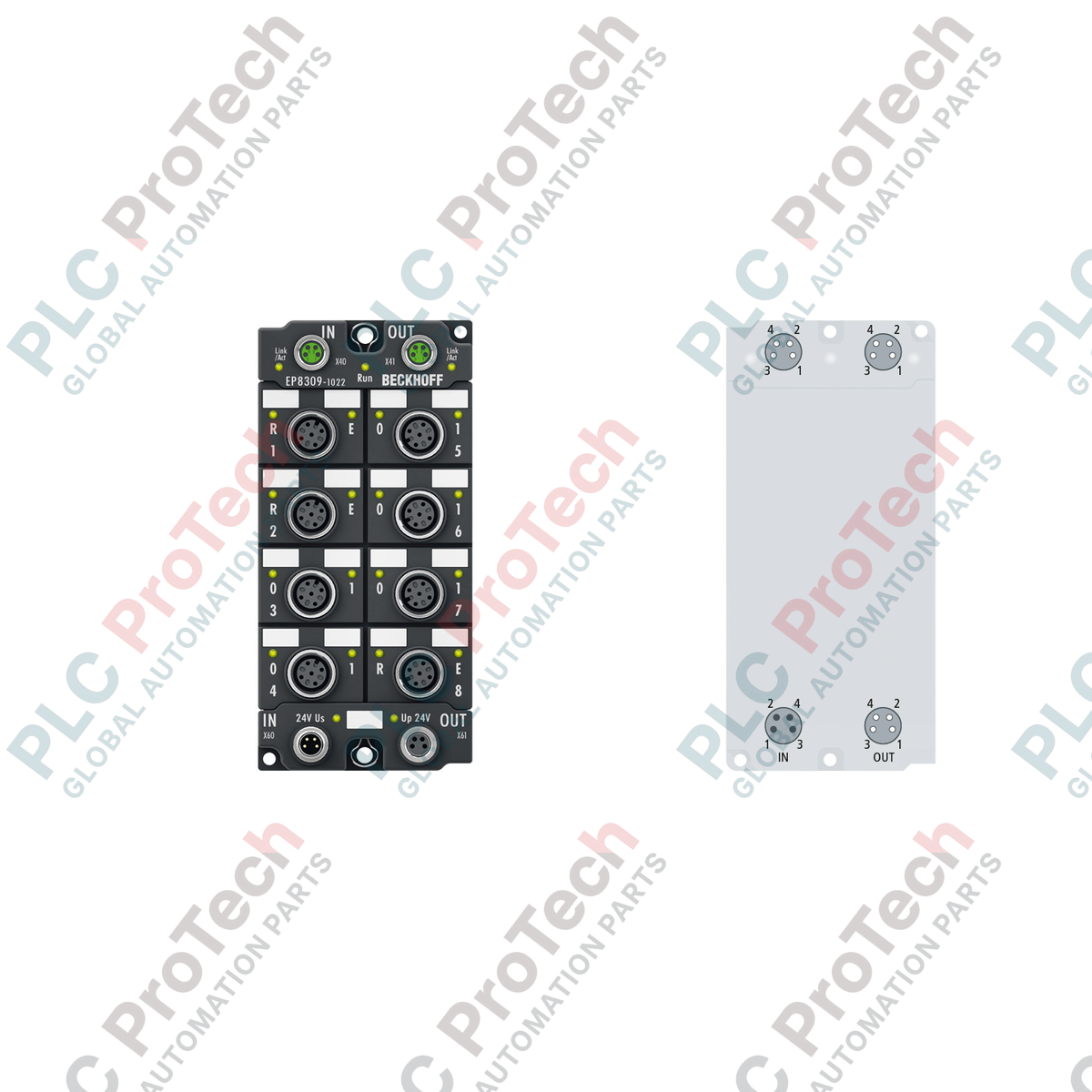

Progettato per ambienti industriali decentralizzati che richiedono l'integrazione di segnali diversi, il Beckhoff EP8309-1022 offre un'interfaccia digitale, analogica e PWM ad alta densità direttamente a livello macchina. Questo EtherCAT Box multifunzionale riunisce diversi tipi di I/O in un unico modulo di campo compatto, eliminando la necessità di armadi di controllo locali. Dotato di un'interfaccia EtherCAT integrata, gestisce la comunicazione bidirezionale, gli I/O digitali ad alta velocità, l'elaborazione analogica precisa e l'uscita a modulazione di larghezza d'impulso in ambienti operativi gravosi. L'unità dispone di collegamenti industriali standard M8 e M12, offrendo una robusta protezione IP67 e un'elevata immunità ai disturbi elettrici.
| Parametro della specifica | Valore / definizione |
|---|---|
| Produttore | Beckhoff |
| Numero di modello | EP8309-1022 |
| Protocollo / sistema bus | EtherCAT |
| Interfaccia di connessione al bus | 2 x presa M8, schermata, con collegamento a vite |
| Canali digitali | 8 ingressi o uscite digitali (canali da 6 a 13) |
| Tempo del filtro d'ingresso | 3 ms |
| Frequenza limite | 2,5 kHz |
| Ingressi analogici | 2 x single-ended, 12 bit, da 0/4 a 20 mA (canali 0 e 2) |
| Uscite analogiche | 1 x single-ended, 12 bit, da 0/4 a 20 mA (canale 15) |
| Uscite PWMi | 1 x 1,2 A, max. 30 kHz (canale 14) |
| Tensione nominale di esercizio | 24 V CC (-15% / +20%) |
| Incertezza di misura | Ingresso: < 0,3%, uscita: < 0,1% (rispetto al fondo scala) |
| Alimentazione sensore / attuatore | Sensore da US (tensione di controllo), attuatore da UP (tensione ausiliaria) |
| Isolamento elettrico | 500 V |
| Grado di protezione | IP65 / IP66 / IP67 (conforme alla norma EN 60529) |
| Temperatura di esercizio | Da -25 a +60 °C |
| Temperatura di stoccaggio | Da -40 a +85 °C |
| Materiale dell'alloggiamento | Poliammide PA6 |
| Dimensioni del modulo | 60 mm x 126 mm x 26,5 mm |
| Peso del dispositivo | circa 250 g |
| Peso di spedizione | 2,0 kg (imballato) |
L'EP8309-1022 sostituisce più box IP67 separati e monofunzione, riunendo le funzionalità analogiche, digitali e PWM in un unico ingombro. Richiede un moderno profilo di configurazione TwinCAT. Assicurarsi che la descrizione XML del dispositivo EtherCAT (ESI) di TwinCAT 2 (o TwinCAT 3) sia aggiornata per riconoscere questa unità multifunzionale, soprattutto se si sta effettuando la transizione da moduli EP1xxx o EP2xxx discreti.
Durante l'implementazione multicanale, prestare particolare attenzione all'assorbimento di corrente combinato sulle linee US (alimentazione dei sensori) e UP (alimentazione degli attuatori). Le piste interne di distribuzione possono surriscaldarsi o attivare guasti da sovracorrente se il carico totale dei sensori/attuatori collegati supera i limiti di progetto dei cavi di alimentazione M8 in ingresso. Inoltre, verificare il percorso del segnale sul canale di uscita PWMi; la modulazione ad alta frequenza (fino a 30 kHz) su linee non schermate può indurre rumore sui canali di ingresso analogici a 12 bit adiacenti (0 e 2).
Per un funzionamento stabile del loop di corrente, è necessario attenuare gli offset del loop di massa. Poiché gli ingressi analogici sono a terminazione singola, assicurarsi che i sensori trasmettitori condividano un potenziale di riferimento comune con la massa del segnale dell'EP8309-1022. Per il collegamento alla rete EtherCAT, utilizzare esclusivamente connettori M8 completamente schermati per garantire l'integrità della comunicazione in ambienti caratterizzati da forti vibrazioni e intensa interferenza EMC conformi alle linee guida EN 61000-6-2.
AVVERTENZA CRITICA
Rischio di scosse elettriche e distruzione dell'apparecchiatura. Isolare e mettere fuori servizio tutte le fonti di alimentazione a 24 V CC (sia la tensione di controllo US sia la tensione ausiliaria UP) prima di iniziare l'installazione fisica, l'accoppiamento dei cavi o la modifica dei morsetti. La mancata disalimentazione può causare gravi danni ai componenti elettronici o guasti operativi nella comunicazione sull'anello EtherCAT.
