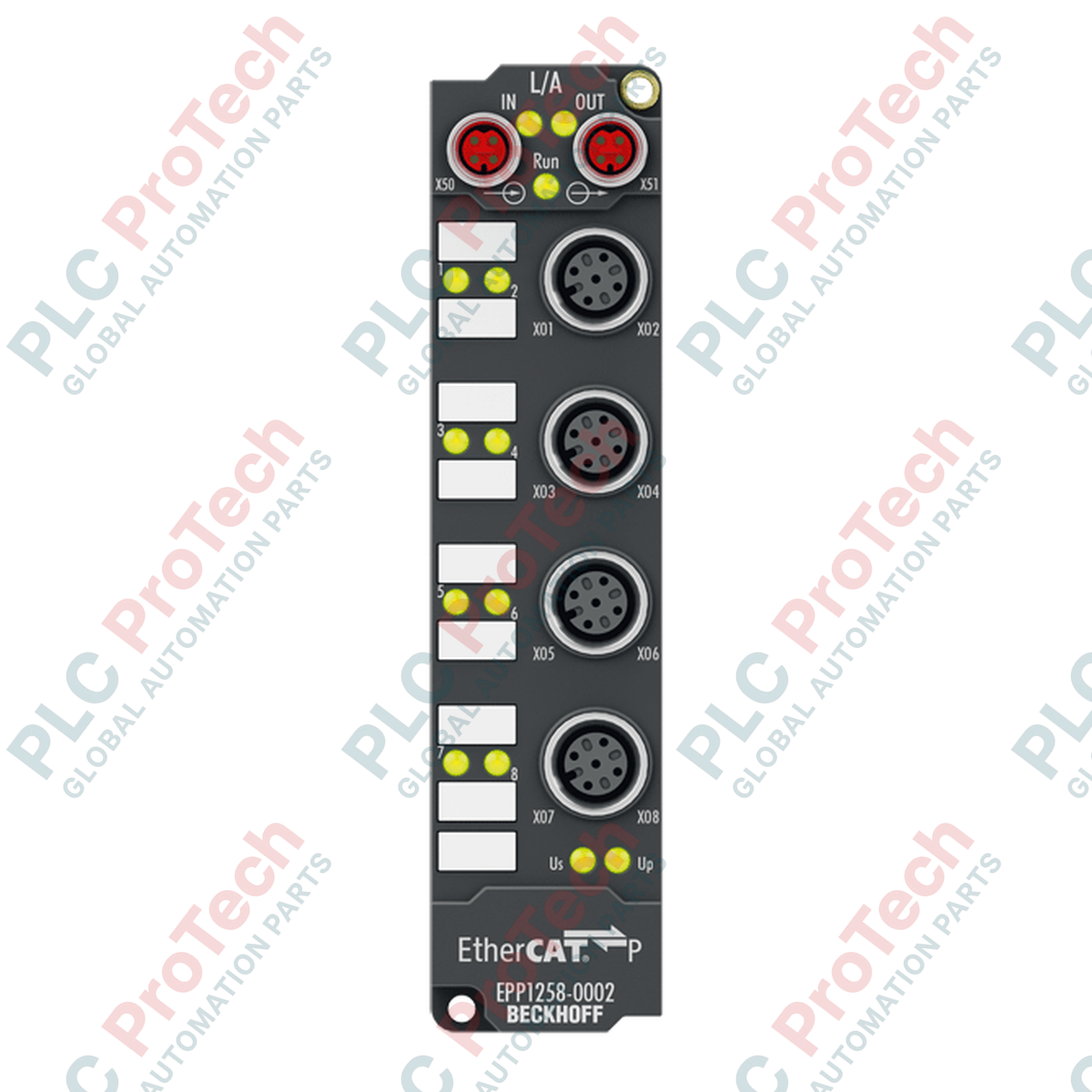

BECKHOFF EPP1258-0002 Modulo di ingresso digitale, box EtherCAT P

Descrizione

BECKHOFF EPP1258-0002 è un modulo EtherCAT P Box progettato per acquisire segnali digitali dal livello di campo. Questo dispositivo I/O industriale con grado di protezione IP67 dispone di otto ingressi digitali funzionanti a 24 V DC, due dei quali (canali 0 e 1) offrono funzionalità di marcatura temporale ad alta precisione. La funzione di marcatura temporale consente di registrare con precisione i fronti dei segnali con una risoluzione di 1 ns, rendendolo ideale per l'acquisizione ad alta velocità e la sincronizzazione precisa nelle reti EtherCAT P.

Combinando comunicazione e alimentazione in un unico cavo (EtherCAT P), BECKHOFF EPP1258-0002 riduce la complessità del cablaggio, abbassa i costi di installazione e minimizza l'ingombro fisico necessario per le strutture I/O decentralizzate. Integra la tecnologia dei Clock distribuiti, garantendo una sincronizzazione inferiore al microsecondo con gli altri dispositivi della rete EtherCAT.

Caratteristiche

• Otto ingressi digitali (24 V DC) per la raccolta dei dati dei sensori di campo
• Due ingressi con marcatura temporale (canali 0 e 1) con risoluzione di 1 ns
• Tecnologia EtherCAT P a cavo singolo che integra dati e alimentazione (US/UP)
• Connessioni di ingresso M12 standard e interfacce bus M8 con codifica P
• Clock distribuiti (DC) integrati per una sincronizzazione precisa a livello dell'intero sistema
• Struttura protetta con gradi di protezione ambientale IP65, IP66 e IP67
• Protezione integrata dell'alimentazione dei sensori contro i cortocircuiti

Applicazioni

• Rilevamento ad alta velocità dei componenti e rilevamento dei riferimenti di registro
• Acquisizione decentralizzata dei segnali nelle macchine per l'imballaggio e l'assemblaggio
• Robotica industriale e sistemi di movimentazione automatizzati
• Temporizzazione precisa degli eventi e rilevamento dei fronti nei sistemi di controllo del movimento

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurati che l'alimentazione del sistema sia completamente disattivata prima del montaggio o del cablaggio.
2. Fissa saldamente il modulo EPP1258-0002 al telaio della macchina utilizzando viti di montaggio adeguate.
3. Collega i cavi EtherCAT P alle prese bus M8 codificate P. Stringi a mano e serra alla coppia specificata per garantire l'integrità della tenuta IP65/66/67.
4. Collega i cavi dei sensori alle prese M12, verificando il corretto allineamento dei pin per i connettori codificati A.
5. Assicurati che l'assorbimento totale dei sensori dal modulo non superi il limite nominale di 0,5 A.
6. Esegui la scansione della rete in TwinCAT System Manager, importa se necessario il file XML ESI del dispositivo e assegna i dati di processo corrispondenti.
