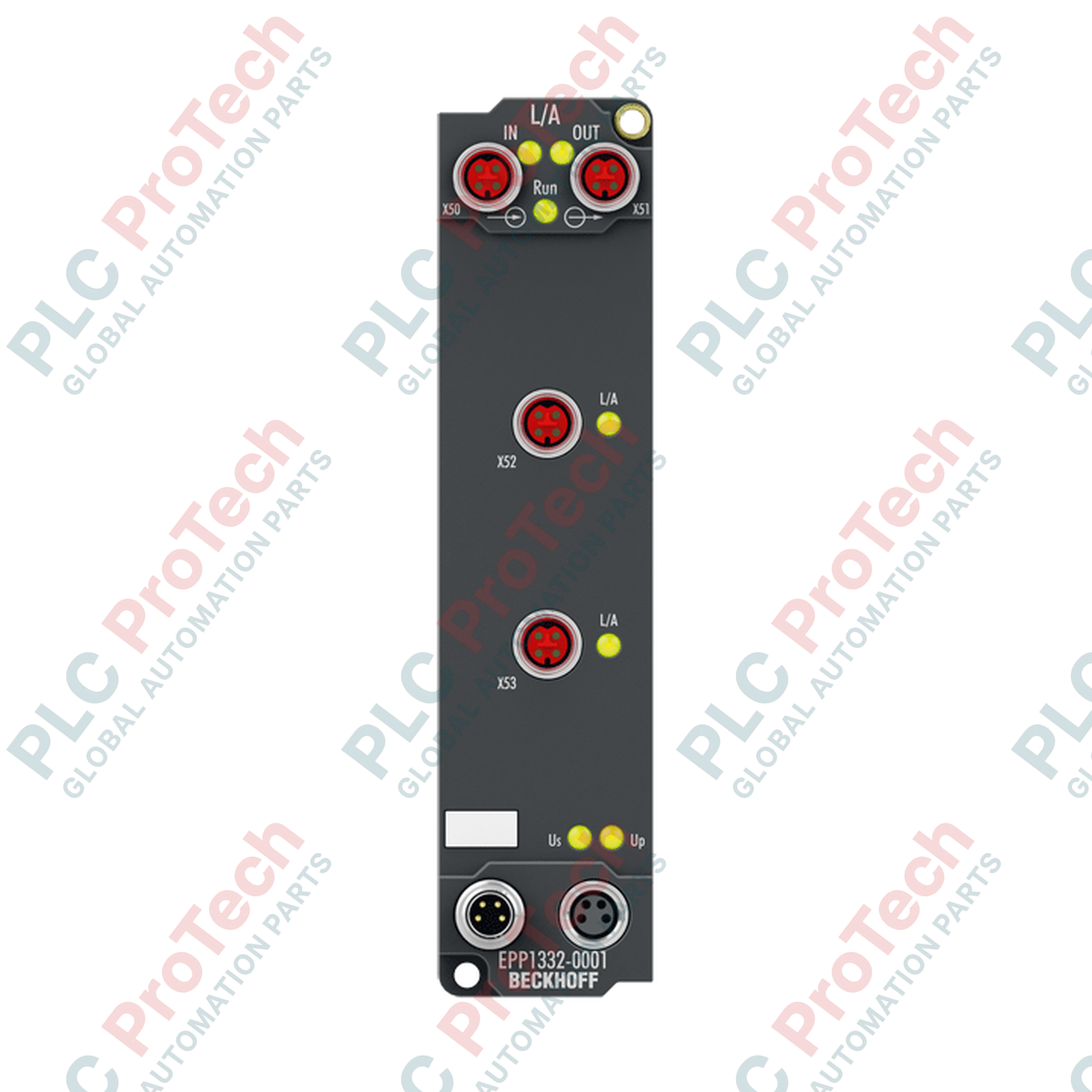

Beckhoff EPP1332-0001 Giunzione EtherCAT P Box e modulo di rigenerazione dell'alimentazione

Descrizione

La gestione dell'instradamento dei segnali e dei livelli di alimentazione all'interno di topologie decentralizzate è semplificata da questo blocco di giunzione dedicato. Il Beckhoff EPP1332-0001 è un EtherCAT P Box specializzato, progettato per diramare le reti EtherCAT P rigenerando simultaneamente le tensioni critiche del sistema/sensori (Us) e delle periferiche/attuatori (Up). Iniettando nuova alimentazione a 24 V CC, questo modulo compensa le cadute di tensione cumulative lungo lunghe catene in cascata, garantendo un funzionamento stabile per i nodi a valle. Dotato di robusti connettori M8 codificati P, funziona come giunzione a 2 porte che divide una singola linea in ingresso in tre diramazioni separate a valle, risultando ideale per installazioni di macchinari distribuiti.

Caratteristiche principali

• Doppia giunzione e rigenerazione: consente la diramazione della rete fornendo al contempo nuova alimentazione ausiliaria alle linee Us e Up.
• Interfacce M8 codificate P: i collegamenti per impieghi gravosi, a vite e codificati P impediscono collegamenti incrociati accidentali con i segnali EtherCAT standard.
• Topologia compatta a più diramazioni: accetta 1 x ingresso EtherCAT P e fornisce 3 x uscite EtherCAT P.
• Protezione IP65/66/67: l'involucro completamente sigillato protegge i componenti interni dall'ingresso di acqua, dalla polvere e dai lavaggi industriali intensivi.
• Diagnostica dello stato: gli indicatori LED dedicati forniscono una verifica fisica immediata delle comunicazioni attive e dello stato della tensione.

Applicazioni industriali

• Costruzione modulare di macchinari: distribuzione del controllo e dell'alimentazione tra sezioni indipendenti dei macchinari senza dover ricorrere a più quadri elettrici.
• Linee di assemblaggio automobilistico: cablaggio di fitte matrici di sensori di prossimità e collettori pneumatici su lunghe distanze fisiche.
• Movimentazione dei materiali e logistica: reti di nastri trasportatori in cui scatole di distribuzione modulari richiedono il ripristino locale dell'alimentazione.
• Attrezzatura robotica di estremità del braccio: instradamento leggero e decentralizzato dei segnali di alimentazione e controllo su bracci meccanici in movimento.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EPP1332-0001 è progettato esclusivamente per EtherCAT P (integrazione di dati e alimentazione su un unico cavo) e non può essere integrato in catene EtherCAT standard non P (serie EP) senza moduli di conversione da standard a P (come EP9128). Tentare di utilizzare a forza cavi Ethernet M8 standard non funzionerà a causa della disposizione proprietaria delle scanalature di codifica protettive della presa M8 con codifica P.

Problemi applicativi e note ingegneristiche

Sebbene il dispositivo sia progettato per supportare fino a 3 A per ciascun percorso di alimentazione Us e Up, il funzionamento continuo a 3 A o vicino a tale valore in ambienti chiusi con temperatura ambiente elevata genera stress termico. Implementare i calcoli dinamici del budget di potenza in TwinCAT System Manager per prevedere le cadute di tensione sulla linea. Tenere sempre conto della resistenza dei cavi (soprattutto con i cavi lunghi della serie ZS2020) prima di designare il nodo di rinnovo successivo.

Suggerimenti per la messa in servizio e il cablaggio

Quando si utilizzano linee per attuatori ad alta rumorosità, assicurarsi che la linguetta di messa a terra dell'alloggiamento EPP1332-0001 sia collegata direttamente a una barra di terra in rame a bassa impedenza. Per garantire un'adeguata protezione dalle infiltrazioni, utilizzare una chiave dinamometrica calibrata sui collegamenti M8 (in genere 0.4 Nm). Le porte inutilizzate devono essere dotate di tappi protettivi certificati per mantenere il grado di protezione IP67.

Linee guida per l'installazione
