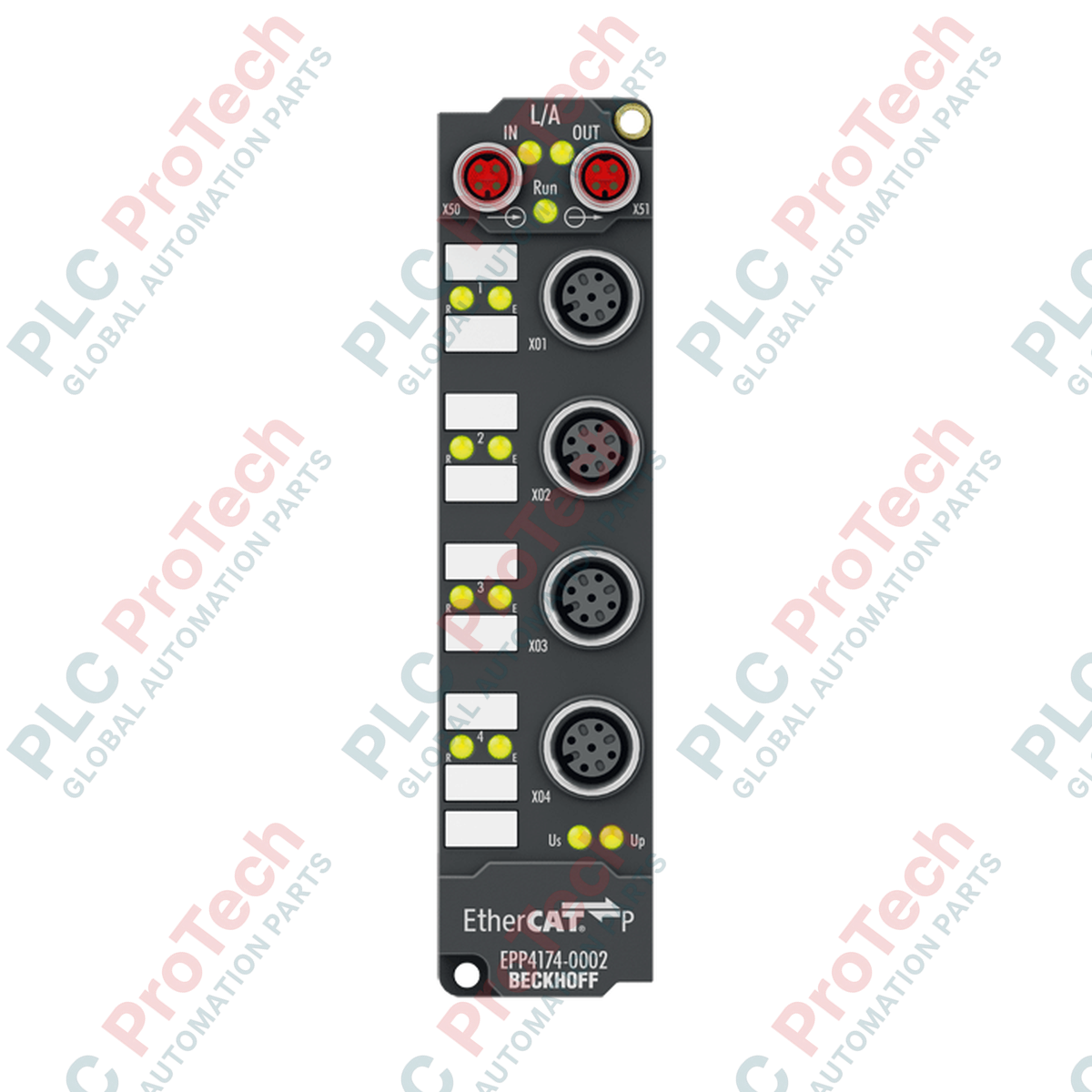

Beckhoff EPP4174-0002 EtherCAT P Box, modulo di uscita analogica a 4 canali

Descrizione

Progettato per generare segnali analogici ad alta precisione direttamente in ambienti decentralizzati, il Beckhoff EPP4174-0002 EtherCAT P Box integra quattro uscite analogiche parametrizzabili individualmente in un robusto involucro IP67. Questo modulo elimina la necessità di armadi di controllo protettivi, consentendo agli utenti di trasmettere sia i dati EtherCAT sia due alimentazioni a 24 V CC (US per l'alimentazione del sistema/sensore e UP per l'alimentazione delle periferiche/attuatori) attraverso una singola interfaccia via cavo M8 codificata P. Progettato per l'impiego sul campo in condizioni difficili, ciascun canale dell'EPP4174-0002 può essere configurato indipendentemente per emettere segnali di controllo standard, garantendo la compatibilità diretta con un'ampia gamma di attuatori di campo, valvole di posizionamento e azionamenti a velocità variabile.

Caratteristiche principali

• Configurazione flessibile dei segnali: parametrizzazione individuale di ciascuno dei 4 canali per supportare circuiti di tensione da -10/+10 V o circuiti di corrente da 0/4...20 mA.
• Soluzione di cablaggio EtherCAT P: utilizza connettori industriali M8 standard codificati P per combinare comunicazione ad alta velocità e distribuzione dell'alimentazione su un'unica connessione.
• Robustezza industriale: involucro con grado di protezione IP65, IP66 e IP67 completo, che consente il montaggio diretto sulla macchina in ambienti caratterizzati da umidità, polvere e vibrazioni.
• DAC ad alta risoluzione: convertitore digitale-analogico integrato a 16 bit, con un tempo di conversione altamente reattivo di circa 40 microsecondi.
• Alimentazione integrata degli attuatori: l'alimentazione di campo degli attuatori viene distribuita direttamente dal canale di tensione ausiliaria UP, semplificando le configurazioni del cablaggio esterno.

Applicazioni industriali

• Posizionamento decentralizzato delle valvole di controllo e modulazione degli attuatori pneumatici nelle linee di processo.
• Generazione di setpoint di velocità e coppia per azionamenti distribuiti di motori a frequenza variabile.
• Interfacciamento con strumentazione analogica remota in ambienti di produzione e marittimi difficili.
• Integrazione diretta nei macchinari per sistemi distribuiti di movimentazione e imballaggio dei materiali.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

EPP4174-0002 funziona esclusivamente in ambienti EtherCAT P. È dotato fisicamente di codifica a chiave e di uno schema di connettori M8 codificati P per impedire l’inserimento accidentale di cavi EtherCAT standard. Se sostituisci o interfacci con segmenti EtherCAT standard tradizionali (serie EP), devi installare un hub o un accoppiatore intermedio (come EP9224 o EK1300) per effettuare in sicurezza la transizione e immettere le linee di alimentazione combinate US e UP.

Problemi applicativi e note ingegneristiche

Quando utilizzi cavi analogici lunghi in ambienti con elevata interferenza elettromagnetica (EMI), assicurati che i connettori M12 schermati siano collegati a terra funzionale tramite il pin FE. Evita di far passare le linee analogiche vicino a linee di motori ad alta potenza. Se un canale del loop di corrente rileva uno stato di circuito aperto, i valori dei registri DAC a 16 bit in TwinCAT andranno in saturazione e indicheranno un codice di guasto diagnostico; assicurati che gli algoritmi di gestione degli errori siano una prassi standard nei cicli task del PLC.

Suggerimenti per la messa in servizio e il cablaggio

Completa sempre la configurazione in TwinCAT System Manager nella directory CoE (CanOpen over EtherCAT) prima di collegare carichi attivi. Non sostituire online le configurazioni da corrente a tensione mentre è collegato un attuatore attivo, poiché potrebbero verificarsi cortocircuiti o una corrente di azionamento eccessiva. Assicurati che l’assorbimento totale di corrente fornito dalla tensione ausiliaria UP non superi la portata continua del blocco di distribuzione.
