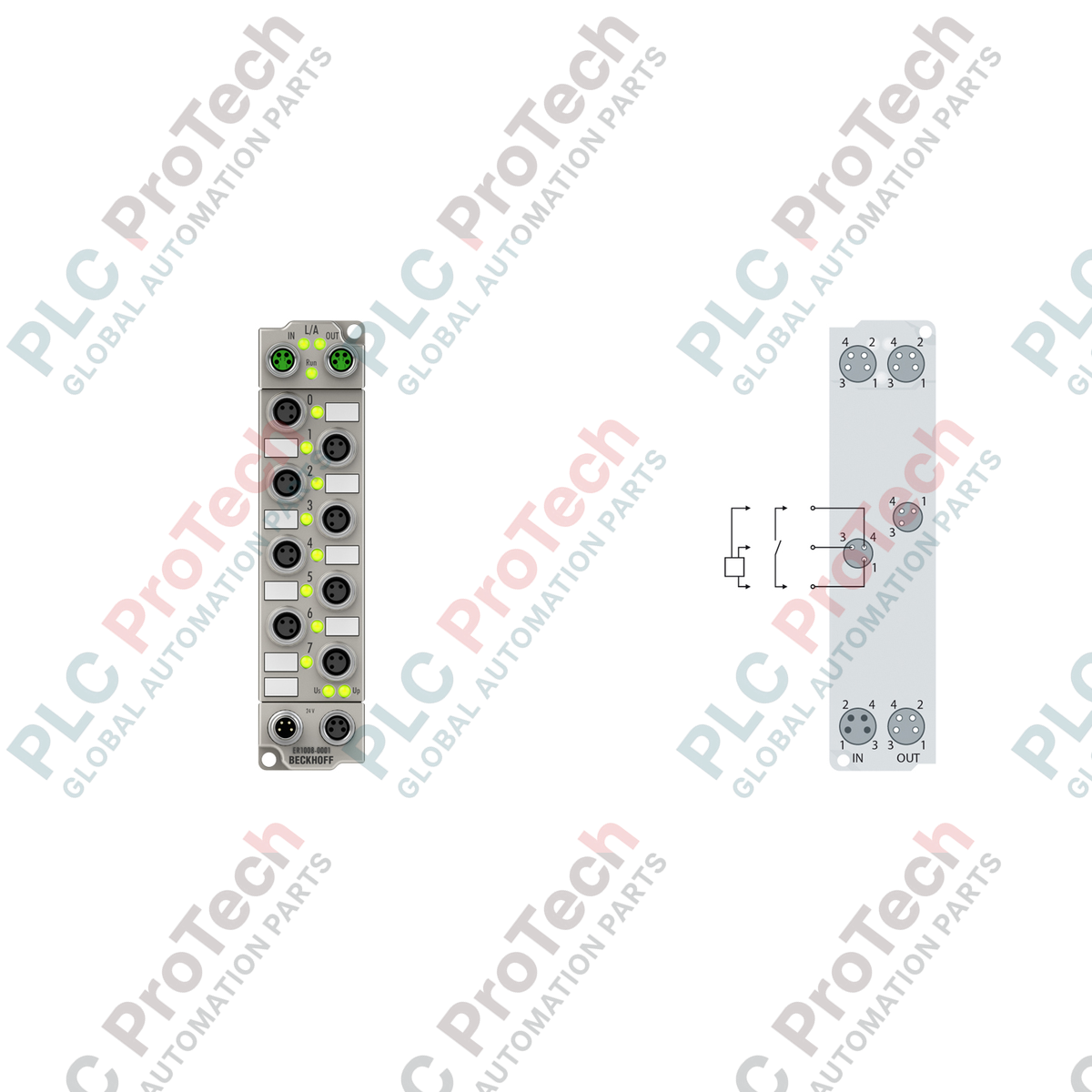

Modulo di ingressi digitali a 8 canali Beckhoff ER1008-0001 EtherCAT Box

Descrizione

L'acquisizione di segnali digitali di campo direttamente sui macchinari, senza involucri protettivi, è gestita in modo efficiente dal Beckhoff ER1008-0001, un EtherCAT Box con grado di protezione IP67 progettato per gli ambienti industriali più gravosi. Racchiuso in un robusto alloggiamento in pressofusione di zinco, questo modulo gestisce fino a otto ingressi digitali provenienti da comuni sensori di prossimità, interruttori o barriere fotoelettriche. Integra la comunicazione EtherCAT ad alta velocità tramite connettori M8 schermati e offre caratteristiche standard degli ingressi conformi alla norma EN 61131-2 Tipo 1/3, con un filtro hardware degli ingressi di 3,0 ms per un'eccellente soppressione dei disturbi. La protezione meccanica e la possibilità di montaggio diretto sulla macchina eliminano la necessità delle tradizionali scatole di giunzione terminali, riducendo significativamente l'onere dell'installazione sul campo e la complessità del cablaggio.

Caratteristiche

• Struttura robusta in pressofusione: L'alloggiamento in pressofusione di zinco offre un'eccezionale resistenza meccanica e agli ambienti industriali difficili.
• Comunicazione ad alta velocità: Interfaccia EtherCAT diretta tramite due connettori M8 schermati con connessione a vite.
• Elaborazione multicanale: Otto canali di ingresso digitali indipendenti conformi alle specifiche EN 61131-2 Tipo 1/3.
• Tenuta ambientale IP67: Protezione completa contro l'ingresso di polvere e i getti d'acqua a bassa pressione, che consente il montaggio diretto sulla macchina.
• Protezione contro i cortocircuiti: Alimentazione integrata dei sensori distribuita direttamente dalla tensione di controllo, con protezione contro i cortocircuiti fino a 0,5 A.
• Diagnostica dello stato: Diagnostica ottica a LED luminosi che indica localmente lo stato della connessione e l'attività dei canali di ingresso.

Applicazioni

• Macchine utensili e taglio dei metalli: Resistente a refrigeranti, fluidi da taglio e urti fisici.
• Movimentazione dei materiali e trasportatori: Integrazione decentralizzata dei sensori su sistemi logistici estesi senza armadi terminali.
• Assemblaggio e robotica: Il peso ridotto e l'elevata resistenza alle vibrazioni lo rendono adatto all'installazione su bracci robotici in movimento o su utensili terminali.
• Officine di stampaggio automobilistico: progettato per resistere agli spruzzi di saldatura e alle forti vibrazioni tipiche degli assemblaggi di carrozzerie automobilistiche.

Specifiche tecniche

Connessioni e interfacce

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

L'ER1008-0001 è funzionalmente identico all'EP1008-0001 con alloggiamento in plastica. Entrambi condividono gli stessi file di configurazione XML TwinCAT (ESI), la stessa disposizione dell'immagine di processo hardware e le stesse curve di ingresso elettriche. Tuttavia, l'alloggiamento della serie ER in pressofusione di zinco offre una schermatura significativamente superiore contro l'accoppiamento elettromagnetico e una maggiore resistenza fisica alle scorie calde di saldatura dei metalli. Quando si aggiorna un EP1008-0001 a un ER1008-0001, le dimensioni di montaggio sono identiche, consentendo una sostituzione fisica diretta senza modifiche al quadro.

Problemi applicativi e note ingegneristiche

Una svista comune durante la messa in servizio consiste nel superare il limite di corrente totale di 0,5 A dell'alimentazione dei sensori. L'alimentazione dei sensori a 24 V CC distribuita al Pin 1 su tutti gli 8 canali di ingresso è condivisa. Se si alimentano dispositivi ad alto assorbimento di corrente, come sensori ottici di distanza o indicatori esterni di valvole, tenere presente che un cortocircuito transitorio su un singolo canale farà scattare la protezione della tensione di alimentazione dei sensori per tutti gli 8 canali contemporaneamente. Nelle applicazioni ad alta densità, calcolare le correnti operative complessive dei sensori per assicurarsi che rimangano inferiori a 0,5 A.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire velocità di comunicazione industriale costanti, assicurarsi che il cablaggio EtherCAT M8 sia completamente schermato e che i gusci dei connettori siano serrati saldamente. Poiché il bus EtherCAT opera ad alte frequenze, i connettori allentati o non schermati sono soggetti a perdite di pacchetti causate da interferenze elettromagnetiche, con conseguenti transizioni temporanee dallo stato "SAFE-OP a OP". Utilizzare cavi preassemblati Beckhoff delle serie ZB9020/ZS1090 per ottenere la massima stabilità della rete.
