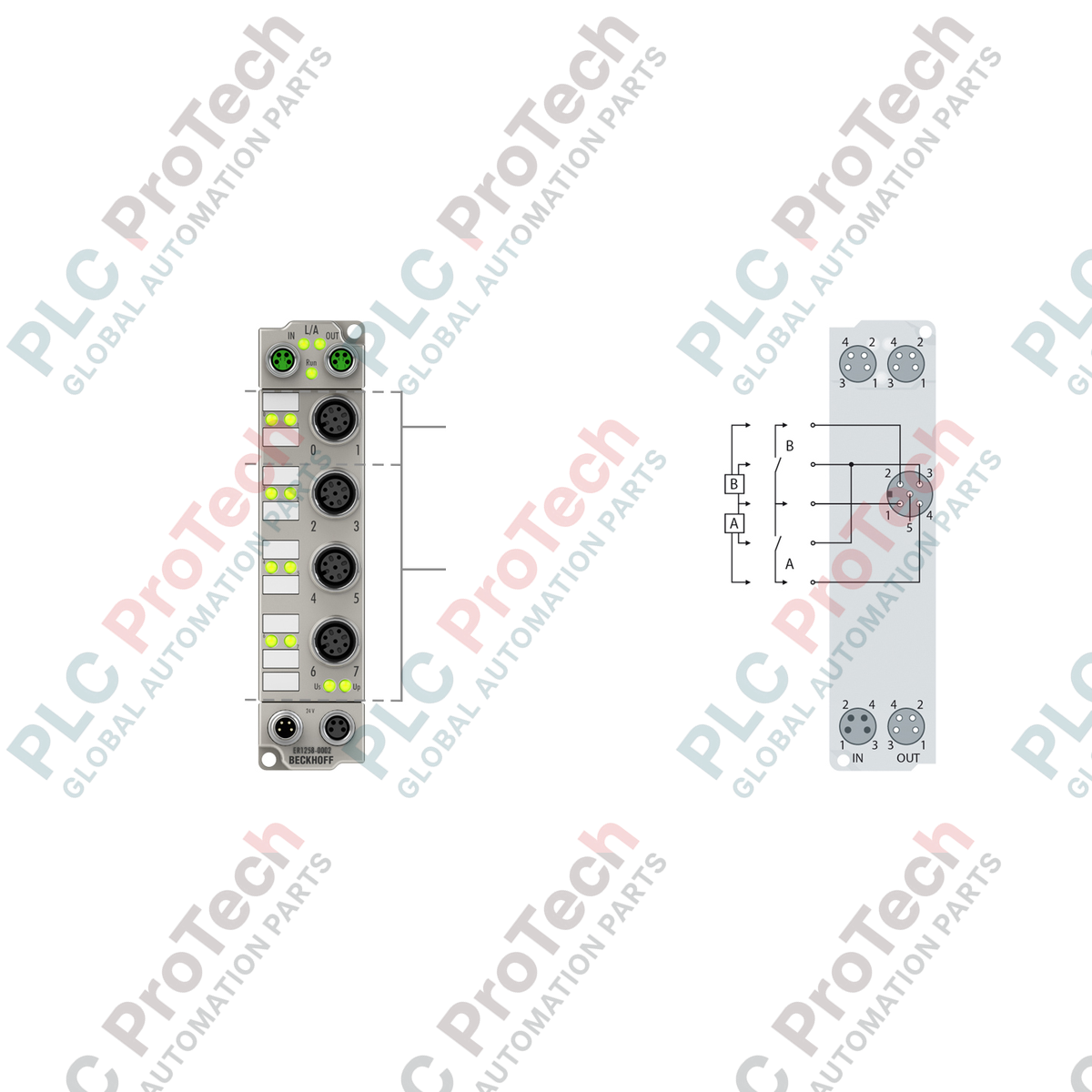

Modulo di ingressi digitali a 8 canali Beckhoff ER1258-0002 EtherCAT Box

Descrizione

Progettato per topologie industriali decentralizzate, l'EtherCAT Box Beckhoff ER1258-0002 funziona come un'interfaccia di ingresso digitale con grado di protezione IP67, progettata per acquisire segnali ad alta velocità in condizioni ambientali estreme. Questo modulo dispone di 8 ingressi digitali, inclusi due canali dotati di funzionalità di timestamping al di sotto del microsecondo. Racchiuso in un robusto alloggiamento in pressofusione di zinco, il Beckhoff ER1258-0002 elabora gli stati del segnale direttamente a livello della macchina, evitando la necessità di armadi di controllo protettivi e riducendo al minimo la complessità del cablaggio sul campo.

Caratteristiche principali

• Timestamping preciso: i canali 0 e 1 supportano Distributed Clocks (DC) con una risoluzione del timestamp di 1 ns per la registrazione degli eventi ad alta precisione.
• Protezione industriale: grado di protezione IP65, IP66 e IP67 con tenuta per l'installazione diretta sulla macchina senza custodia.
• Alloggiamento resistente: la struttura in pressofusione di zinco offre una resistenza superiore agli urti meccanici, alle vibrazioni e agli elementi corrosivi.
• Connettività standardizzata: le connessioni di ingresso M12 abbinate alle interfacce EtherCAT e di alimentazione M8 garantiscono un cablaggio sicuro e resistente alle vibrazioni.
• Protezione da cortocircuito: monitoraggio integrato dell'alimentazione dei sensori dalla tensione di comando, con limite di corrente totale di 0,5 A.

Applicazioni

• Macchinari per l'imballaggio ad alta velocità che richiedono una sincronizzazione a livello di microsecondi.
• Linee di assemblaggio decentralizzate e reti di trasporto esposte a umidità e polvere.
• Celle di produzione automobilistica con elevate vibrazioni e interferenze elettromagnetiche (EMI).
• Banchi di prova e stazioni di misura che utilizzano la tecnologia Distributed Clock.

Specifiche tecniche

Connessioni e interfacce

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

L'ER1258-0002 in zinco pressofuso costituisce un'alternativa estremamente robusta all'EP1258-0002 con alloggiamento in plastica. Condividono gli stessi parametri funzionali e gli stessi profili XML (ESI) di TwinCAT. Assicurarsi che sia installato TwinCAT 3 (Build 4020 o successiva) per utilizzare appieno le funzionalità di diagnostica e le prestazioni di sincronizzazione del Distributed Clock (DC) al di sotto del microsecondo dell'ER1258-0002.

Problemi applicativi e note tecniche

Per evitare imprecisioni di temporizzazione sugli ingressi timestamp ad alta velocità (canali 0 e 1), evitare di utilizzare sensori con ritardi di commutazione superiori a 5 microsecondi. I sensori di prossimità standard introducono spesso un ritardo intrinseco che compromette la capacità di sincronizzazione al nanosecondo dell'hardware. Inoltre, assicurarsi che l'assorbimento dell'alimentazione del sensore non superi il limite integrato di 0,5 A, per evitare l'attivazione della protezione elettronica interna contro i cortocircuiti.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi da campo M8 schermati per collegare le porte EtherCAT. La schermatura avvitata dell'alloggiamento in zinco deve stabilire un contatto metallico continuo con la schermatura del cavo per ridurre al minimo il rumore elettromagnetico sui segnali ad alta frequenza. I collegamenti M12 e M8 non utilizzati devono essere chiusi con tappi protettivi IP67 per impedire l'ingresso di umidità e preservare il grado di protezione ambientale.

Linee guida per l'installazione

1. 1

   Montare l'alloggiamento in pressofusione di zinco su una superficie metallica piana e collegata a terra, utilizzando due viti M3 attraverso i fori di montaggio da 3,5 mm di diametro. Serrare le viti di montaggio a 0,8 Nm.

2. 2

   Fissare le linee EtherCAT in ingresso e in uscita alle prese M8. Assicurarsi che la ghiera filettata sia completamente serrata per mantenere l'integrità della tenuta IP67.

3. 3

   Collegare le linee di alimentazione a 24 V CC all'interfaccia di alimentazione M8 a 4 pin, monitorando i limiti di corrente per evitare il sovraccarico delle unità a valle.

4. 4

   Collegare gli ingressi digitali alle prese M12 utilizzando cavi codificati A. Configurare i filtri degli ingressi e le variabili del clock distribuito nel TwinCAT System Manager.
