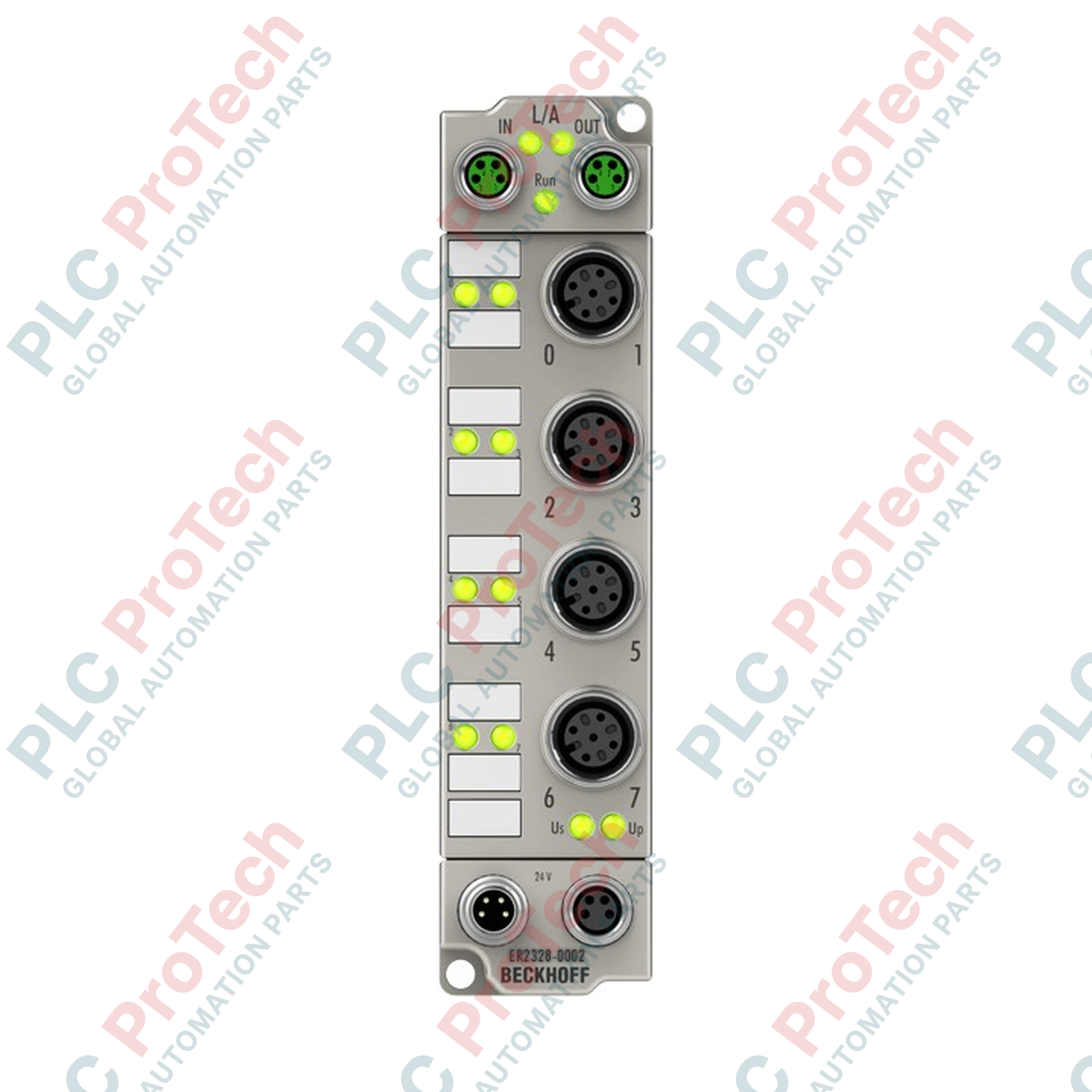

EtherCAT Box BECKHOFF ER2328-0002

Descrizione

Il BECKHOFF ER2328-0002 è un modulo EtherCAT Box decentralizzato ad alte prestazioni, alloggiato in un robusto involucro in pressofusione di zinco. Progettato per il montaggio diretto sui macchinari, al di fuori di un armadio di controllo tradizionale, questo modulo con grado di protezione IP67 combina quattro ingressi digitali e quattro uscite digitali in un'unica unità a livello di campo. Fornisce un'acquisizione affidabile e salvaspazio dei dati dei sensori e il controllo degli attuatori in ambienti industriali difficili.

Per la comunicazione, ER2328-0002 utilizza due prese M8 schermate con connessione a vite per integrarsi perfettamente in una rete EtherCAT. I quattro ingressi digitali sono conformi alle specifiche EN 61131-2 Tipo 1/3 e dispongono di un filtro d'ingresso da 3,0 ms. Le quattro uscite digitali possono commutare carichi fino a 2,0 A, rendendo questo modulo ideale per il comando diretto sul campo di elettrovalvole, contattori, indicatori e altri componenti di attuatori ad alta corrente.

Caratteristiche

• Robusto alloggiamento in pressofusione di zinco progettato per il montaggio diretto sulla macchina in ambienti difficili.
• Quattro ingressi digitali (24 V DC) con filtro d'ingresso da 3,0 ms, conformi a EN 61131-2 Tipo 1/3.
• Quattro uscite digitali ad alta capacità, con supporto fino a 2,0 A per canale.
• Doppie interfacce M8 schermate con connessione a vite per una comunicazione sicura sul bus EtherCAT.
• Tecnologia di connessione M12 x 1, a 5 pin, con codifica A, per un'integrazione affidabile degli I/O.
• Alimentazione dei sensori integrata e protetta dai cortocircuiti, derivata dalla tensione di controllo.
• Elevato grado di protezione IP65/66/67 contro polvere, umidità e penetrazione di liquidi.

Applicazioni

• Installazione decentralizzata a livello di campo su macchinari con spazio limitato nell'armadio.
• Controllo diretto di attuatori ad alta corrente, inclusi contattori, lampade e valvole idrauliche o pneumatiche.
• Elaborazione dei segnali di sensori e attuatori in sistemi di trasporto, macchine per l'imballaggio e linee di assemblaggio.
• Ambienti di automazione industriale che richiedono interfacce di rete robuste con grado di protezione IP67.

Specifiche tecniche

Caratteristiche generali e meccaniche

Ingressi digitali

Uscite digitali

Caratteristiche elettriche e di comunicazione

Linee guida per l'installazione

1. Assicurarsi che tutte le fonti di alimentazione che alimentano la macchina e i segmenti di alimentazione locali siano completamente diseccitate prima del montaggio.
2. Posizionare e fissare la scatola ER2328-0002 sul telaio della macchina utilizzando i fori di montaggio integrati nell'alloggiamento metallico. Assicurarsi che la posizione di montaggio garantisca un allineamento meccanico stabile.
3. Collegare le linee di rete EtherCAT in ingresso e a valle utilizzando cavi M8 schermati, di tipo avvitabile. Serrare i connettori alla coppia consigliata per mantenere l'integrità IP65/66/67.
4. Collegare le alimentazioni ausiliaria e di controllo a 24 V DC alla presa di alimentazione M8 e, se necessario, collegare in cascata i moduli a valle tramite la presa M8 femmina.
5. Collegare saldamente i sensori e gli attuatori digitali di campo alle prese M12 con codifica A.
6. Eseguire un'ispezione fisica finale di tutti i punti di collegamento e assicurarsi che le porte inutilizzate siano protette con tappi di tenuta compatibili prima di applicare l'alimentazione al sistema.

Raccomandazioni per la sostituzione

Quando si sostituisce un ER2328-0002 attivo, disattivare sempre l'alimentazione di controllo (Us) e l'alimentazione dei carichi periferici (Up). Etichettare e documentare tutti i collegamenti di campo M8 e M12 prima di scollegarli, per evitare errori di configurazione. Una volta completata la sostituzione dell'hardware e serrati i connettori dei cavi per preservare la protezione IP, il master EtherCAT rileverà e integrerà automaticamente il modulo sostitutivo durante l'avvio iniziale.
