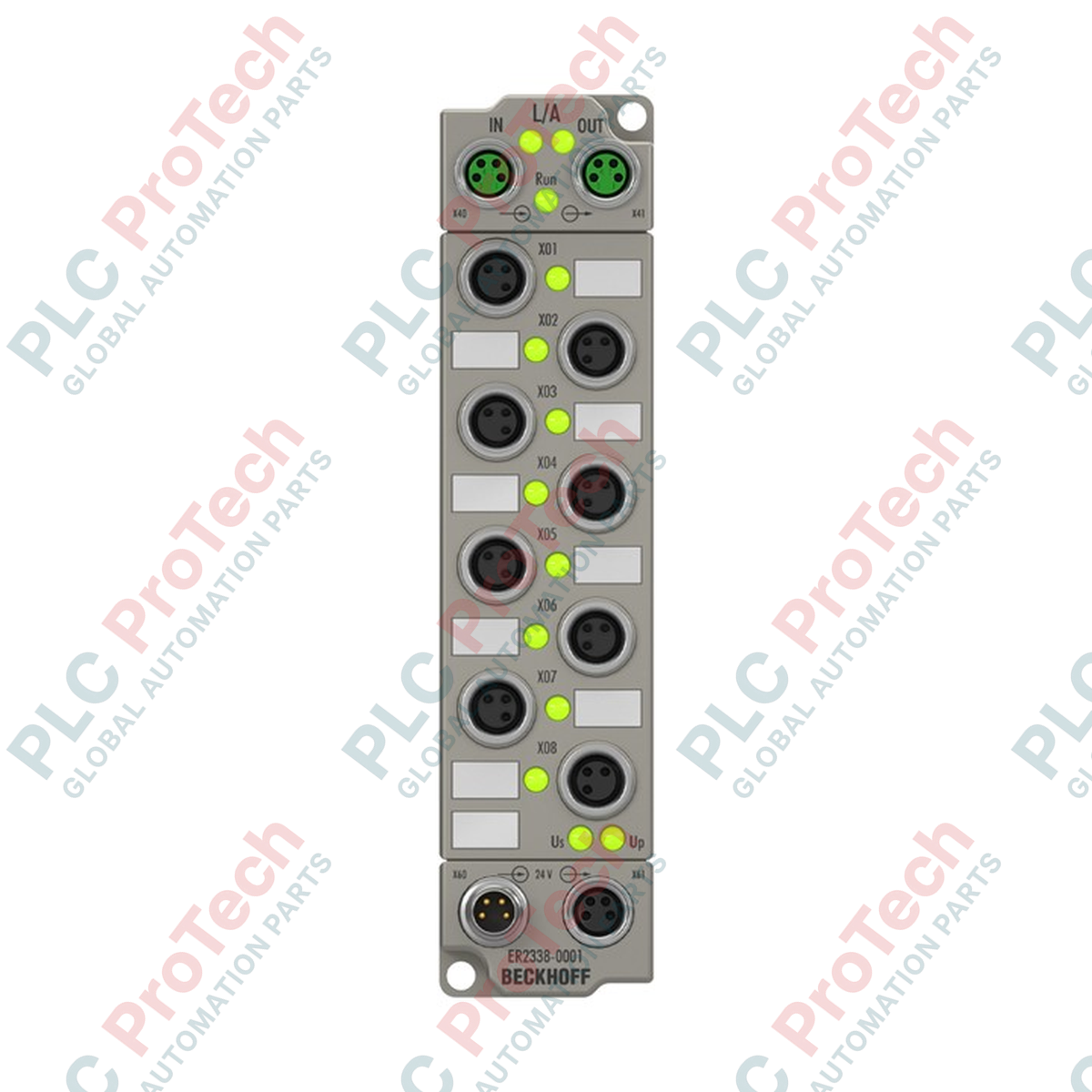

Beckhoff ER2338-1001 Box EtherCAT, modulo di ingresso/uscita digitale a 8 canali

L'integrazione diretta a livello fisico dei segnali di campo decentralizzati è ottenuta tramite l'Beckhoff ER2338-1001 EtherCAT Box, che dispone di otto canali digitali bidirezionali e liberamente configurabili, alloggiati in un robusto involucro IP67 resistente all'umidità. Questo modulo si interfaccia direttamente con sensori e attuatori a livello macchina, eliminando la necessità di armadi di controllo protettivi e riducendo il cablaggio sul campo.

Caratteristiche principali

• I/O configurabili liberamente: Ognuno degli 8 canali può essere configurato indipendentemente come ingresso digitale o uscita digitale tramite il software di controllo TwinCAT.
• Commutazione ad alta velocità: Offre tempi di commutazione rapidi, con un tempo tipico di attivazione di 50 microsecondi e di disattivazione di 100 microsecondi.
• Connettività M8 robusta: Dotato di connettori M8 schermati e sicuri, di tipo a vite, per la comunicazione EtherCAT e i canali I/O fisici.
• Protezione completa: Protezione integrata contro i cortocircuiti per l'alimentazione dei sensori e le uscite, con grado di protezione IP65/66/67 contro la penetrazione.
• Isolamento elettrico: Fornisce un isolamento elettrico di 500 V per proteggere l'elettronica di controllo a monte sensibile dai disturbi elettrici sul lato campo.

Applicazioni industriali

• Linee di assemblaggio automobilistico: Montaggio diretto su bracci robotici e sistemi di trasporto in cui lo spazio è limitato e l'esposizione ai fluidi è comune.
• Macchinari per il confezionamento: Smistamento, conteggio e azionamento di valvole pneumatiche ad alta velocità senza quadri terminali locali.
• Sistemi di movimentazione dei materiali: Reti di sensori distribuite lungo estese linee di trasporto che utilizzano una topologia EtherCAT a cascata.
• Lavorazione di alimenti e bevande: Installazioni in aree umide che richiedono moduli fieldbus IP67 compatibili con il lavaggio.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

ER2338-1001 dispone di un alloggiamento in plastica progettato per gli ambienti industriali standard. Per le applicazioni che richiedono estrema resistenza meccanica o resistenza a solventi chimici aggressivi, EP2338-1001 (alloggiamento in zinco pressofuso) costituisce l'equivalente funzionale diretto. Entrambi i moduli condividono gli stessi file di descrizione del dispositivo XML (ESI) in TwinCAT, consentendo la sostituzione diretta senza modifiche al software.

Problemi applicativi e note ingegneristiche

Quando si utilizzano i canali come uscite, assicurarsi che l'assorbimento totale di corrente di tutti gli attuatori collegati non superi i limiti di dissipazione termica del modulo. Sebbene i singoli canali possano commutare fino a 0.5 A, il funzionamento simultaneo con ciclo di lavoro elevato di tutte le uscite al carico massimo, in presenza di temperature ambiente elevate (superiori a 50 degC), può attivare l'arresto termico interno. Calcolare sempre il carico cumulativo sui percorsi di alimentazione US e UP.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire l'integrità IP67, le porte M8 inutilizzate devono essere sigillate con tappi protettivi di grado industriale. Per il cablaggio della comunicazione EtherCAT, utilizzare esclusivamente cavi M8 schermati due volte e a doppino intrecciato. I loop di massa possono essere evitati assicurandosi che le linguette metalliche di montaggio del modulo siano collegate direttamente a un piano di massa della macchina pulito e a bassa impedenza, anziché affidarsi esclusivamente alla schermatura del cavo.
