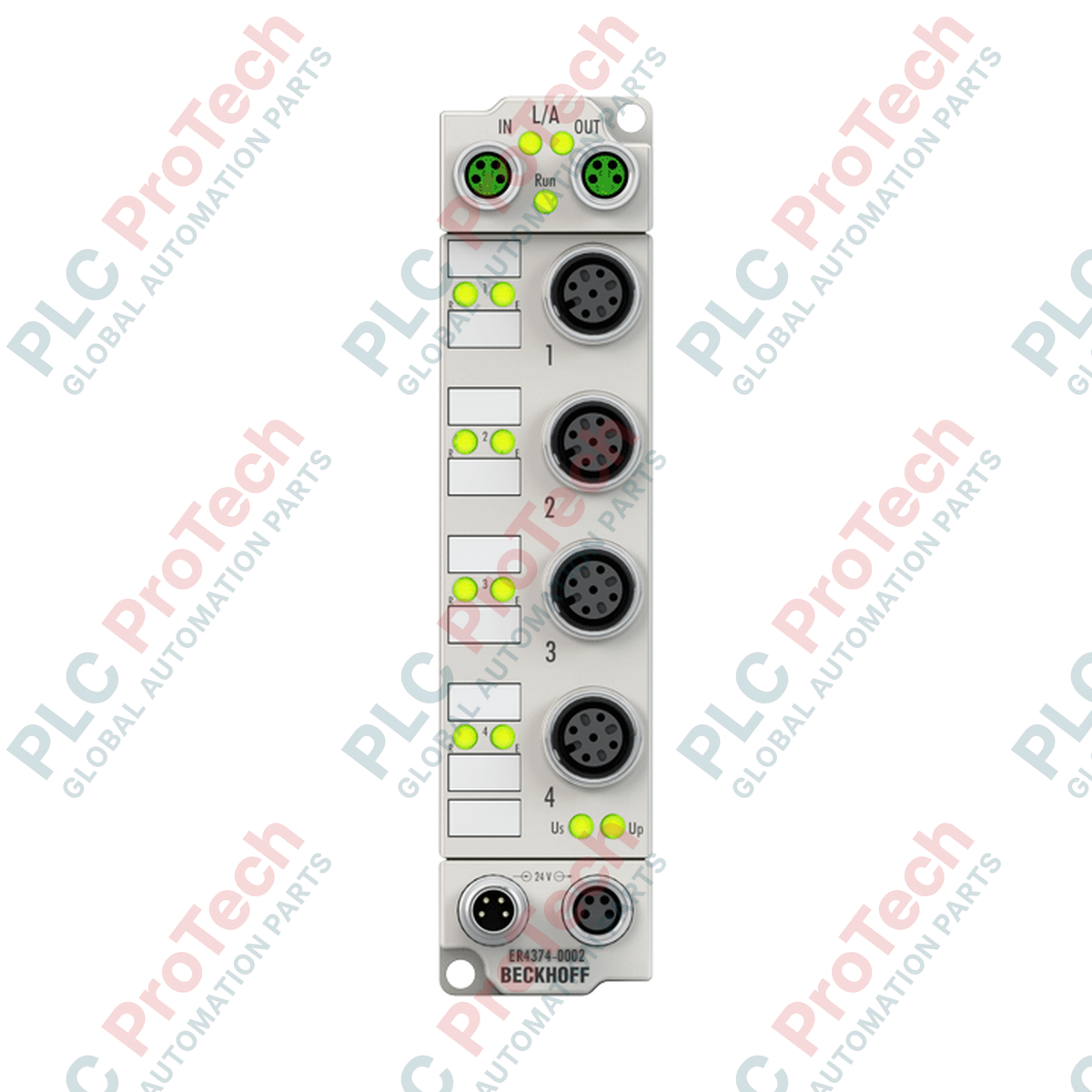

BECKHOFF ER4374-0002 EtherCAT Box combinato

Descrizione

BECKHOFF ER4374-0002 è un EtherCAT Box progettato per il montaggio diretto sul campo all'esterno degli armadi di comando. Questo modulo combinato dispone di due ingressi analogici e due uscite analogiche, parametrizzabili singolarmente per segnali di tensione o di corrente. Questa flessibilità consente di integrare sensori e attuatori analogici diversi direttamente nella rete EtherCAT, anche in ambienti industriali difficili.

Realizzato con un resistente alloggiamento in zinco pressofuso, l'ER4374-0002 offre un'eccellente stabilità strutturale e un'elevata compatibilità elettromagnetica (EMC). Offre una protezione IP67, che lo rende altamente resistente a polvere, umidità e liquidi. Le connessioni del bus di campo, l'alimentazione e le interfacce dei segnali sono realizzate tramite connettori circolari di livello industriale, garantendo un cablaggio sicuro e stabile.

La risoluzione integrata a 16 bit garantisce misurazioni e uscite del segnale ad alta precisione. Poiché gli ingressi e le uscite possono essere configurati indipendentemente, questo modulo ottimizza lo spazio e riduce le varianti hardware nelle installazioni delle macchine, fungendo da interfaccia versatile per le attività di automazione e controllo.

Caratteristiche

• Modulo combinato con 2 ingressi analogici e 2 uscite analogiche in un unico alloggiamento
• Canali parametrizzabili singolarmente per segnali di tensione (da -10 V a +10 V) o di corrente (da 0/4 mA a 20 mA)
• Alloggiamento in zinco pressofuso progettato per l'installazione diretta sulla macchina senza involucri protettivi
• Elaborazione dei segnali ad alta precisione con risoluzione a 16 bit
• Connessioni industriali standardizzate con prese M12 per le interfacce dei segnali
• Doppie prese M8 per comunicazioni EtherCAT ad alte prestazioni
• Elevato grado di protezione IP67 per ambienti industriali impegnativi

Applicazioni

• Integrazione diretta di sensori e attuatori analogici in architetture decentralizzate delle macchine
• Sistemi di misurazione dei processi e di controllo a circuito chiuso in ambienti difficili
• Applicazioni che richiedono segnali di ingresso e uscita analogici misti presso stazioni locali
• Produzione di macchine utensili, automazione dell'assemblaggio e sistemi di movimentazione dei materiali

Specifiche tecniche

Generale

Segnale e I/O

Caratteristiche elettriche e di comunicazione

Collegamenti

Condizioni ambientali

Collegamenti / interfacce

Linee guida per l'installazione

1. Verificare che il numero di modello ER4374-0002 corrisponda alle specifiche del sistema prima dell'installazione.
2. Assicurarsi che tutte le fonti di alimentazione siano completamente disattivate prima di montare o cablare il modulo, per evitare scosse elettriche o danni all'apparecchiatura.
3. Fissare saldamente il modulo a una superficie piana della macchina o a una staffa di montaggio utilizzando i fori di montaggio designati.
4. Collegare i cavi del bus di campo EtherCAT utilizzando connettori M8 schermati, assicurando la corretta assegnazione delle porte.
5. Collegare i sensori e gli attuatori analogici alle prese di segnale M12 in base ai requisiti dei parametri (tensione o corrente).
6. Realizzare i collegamenti di alimentazione a 24 V CC utilizzando i connettori di alimentazione M8, assicurando il corretto allineamento del potenziale e della polarità.
7. Assicurarsi che tutti i connettori inutilizzati siano sigillati con appositi cappucci protettivi per mantenere il grado di protezione IP67.
8. Eseguire un controllo di messa in servizio e diagnostico tramite il software di configurazione principale (come TwinCAT) per verificare le impostazioni dei parametri e la continuità del segnale.

Conformità e certificazioni

• CE
• UL
