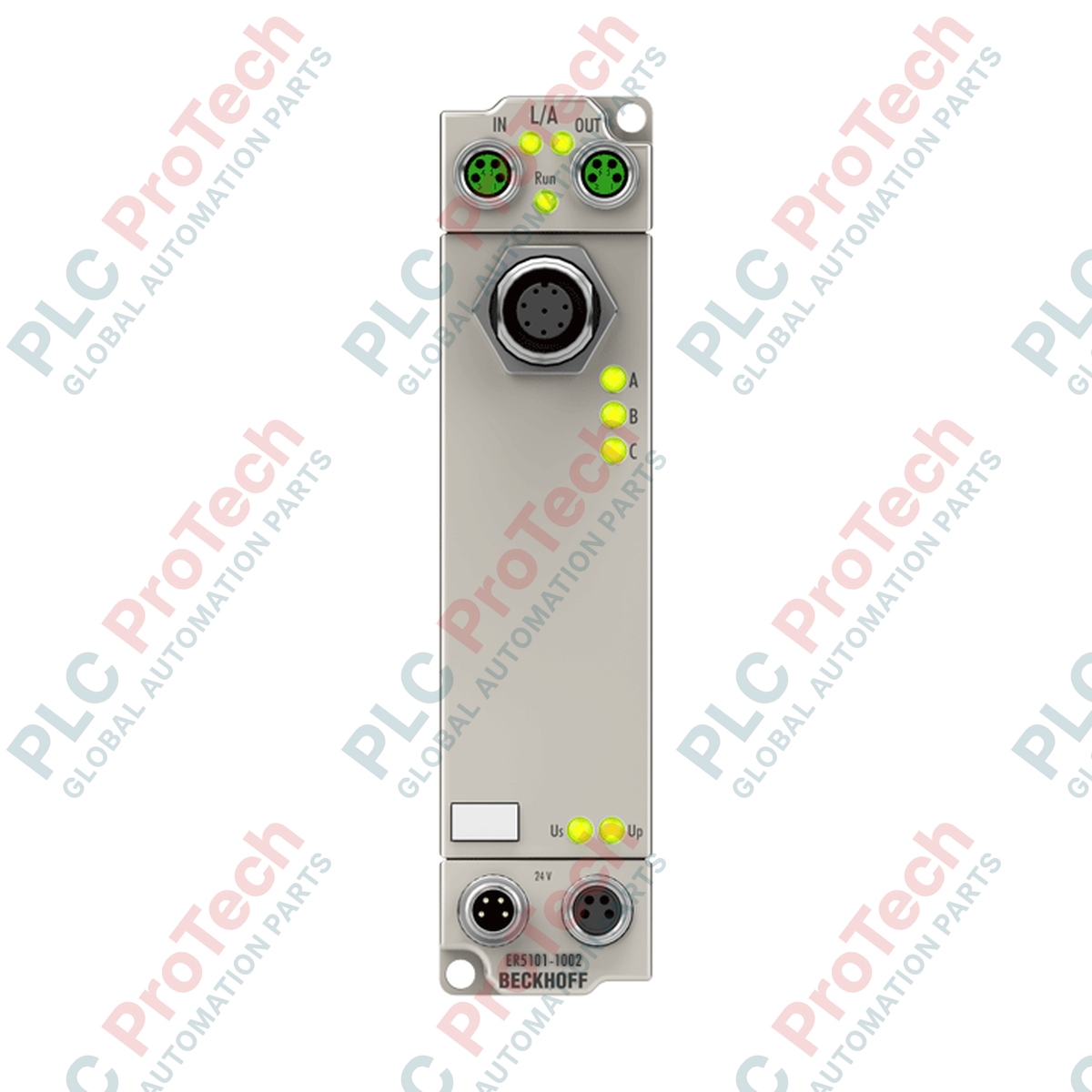

Beckhoff ER5101-1002 EtherCAT Box Interfaccia per encoder incrementale a 1 canale

Descrizione

Progettato per l'integrazione diretta sul campo senza un armadio elettrico, il Beckhoff ER5101-1002 offre un'interfaccia per encoder incrementale a 1 canale ad alte prestazioni, integrata in un'architettura robusta e indipendente dal bus di campo EtherCAT Box. Questo modulo robusto consente la lettura diretta di segnali differenziali RS422, ingressi single-ended TTL o generatori di treni di impulsi, per garantire un posizionamento e un monitoraggio della velocità precisi in tempo reale. Racchiuso in un resistente involucro in pressofusione di zinco, il dispositivo offre una protezione completa IP67, risultando ideale per ambienti industriali gravosi soggetti a elevata umidità, presenza di acqua e contaminazione da polvere.

Caratteristiche

• Interfaccia encoder versatile: Supporta segnali differenziali RS422 standard (A, A_inv, B, B_inv, C, C_inv) e segnali TTL single-ended.
• Elaborazione ad alta velocità: Fino a 4 milioni di incrementi al secondo (frequenza limite di 4 MHz) tramite valutazione integrata in quadratura a 4 fronti.
• Profondità del contatore flessibile: Contatore binario configurabile a 16 o 32 bit con funzionalità di aggancio dell'impulso zero.
• Orologi distribuiti: Marcatura temporale altamente sincronizzata tramite il supporto integrato agli EtherCAT Distributed Clocks (DC).
• Alimentazione integrata del sensore: Alimentatore del sensore integrato da 24 V DC, con portata fino a 500 mA e protezione contro i cortocircuiti.
• Protezione dagli ambienti difficili: Involucro in pressofusione di zinco conforme alle specifiche IP65, IP66 e IP67.

Applicazioni

• Monitoraggio decentralizzato del movimento: Posizionamento preciso sugli assi dinamici delle macchine senza instradamento verso l'armadio elettrico.
• Linee di trasporto e smistamento: Feedback diretto della velocità dell'albero motore o del trasportatore mediante encoder incrementali rotativi.
• Aree di lavaggio e lavorazione a umido: Utilizzabile in macchinari per la lavorazione degli alimenti, il confezionamento e la produzione chimica.
• Movimentazione di materiali all'aperto: Funzionamento affidabile nei sistemi di controllo delle gru, nei sistemi di orientamento dell'energia eolica e nelle infrastrutture di pubblica utilità.

Specifiche tecniche

Connessioni e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L’ER5101-1002 è funzionalmente equivalente al modulo EP5101-0002 con alloggiamento in plastica. In applicazioni soggette a forti vibrazioni o in ambienti contenenti refrigeranti aggressivi per macchine, è altamente consigliato passare dalla serie EP all’ER5101-1002 in zinco pressofuso per una maggiore robustezza fisica. Verificare sempre che la configurazione di TwinCAT EtherCAT System Manager importi la descrizione XML del dispositivo (ESI) corrispondente, specificamente relativa alla revisione hardware indicata sull’etichetta del modulo, per prevenire incompatibilità di configurazione ed errori di inizializzazione.

Insidie applicative e note ingegneristiche

Quando si utilizzano encoder ad alta corrente, monitorare il consumo cumulativo dell’alimentazione dei sensori sulla linea a 24 V CC (VCC). L’ER5101-1002 fornisce un massimo di 500 mA. Se viene integrato un encoder ottico con requisiti di corrente elevati o con riscaldatori, utilizzare un’alimentazione esterna per evitare di sovraccaricare il regolatore interno del modulo. Inoltre, quando si collegano in cascata più EtherCAT Box per l’alimentazione, assicurarsi che la corrente totale che attraversa i connettori di alimentazione M8 non superi il limite assoluto di 4 A per circuito.

Suggerimenti per la messa in servizio e il cablaggio

Per ridurre al minimo il rumore elettrico e garantire conteggi degli impulsi affidabili fino a 4 MHz, utilizzare cavi a doppino intrecciato completamente schermati per le linee dell’encoder. Assicurarsi che la schermatura del cavo sia collegata correttamente all’alloggiamento del connettore M12. Per gli encoder TTL single-ended, configurare gli ingressi negativi dei canali non utilizzati (A inv, B inv e C inv) tramite TwinCAT CoE (registro CoE 0x8000) per regolare i livelli di soglia interni e impedire la generazione di impulsi spuri dovuti a ingressi flottanti.

Linee guida per l’installazione
