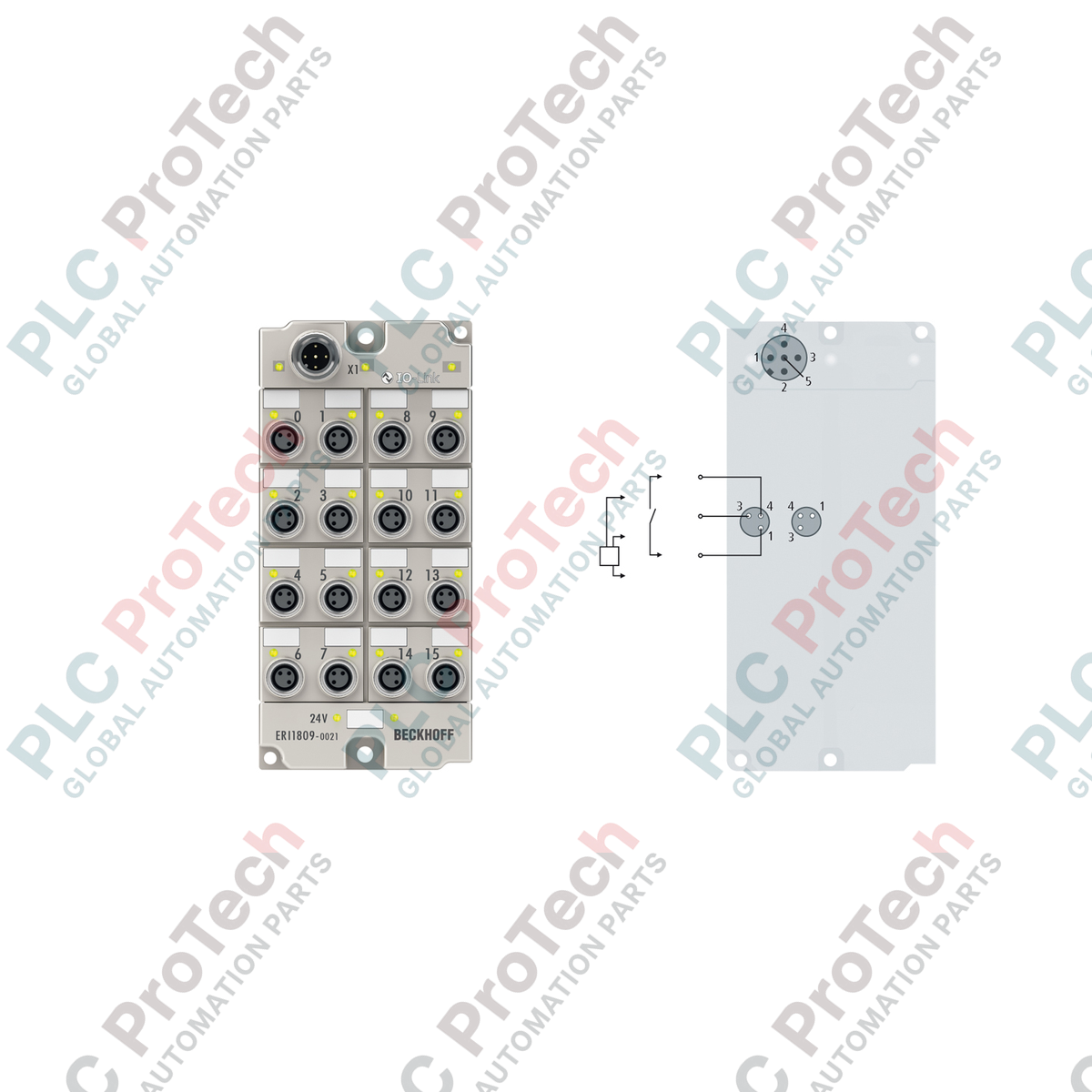

BECKHOFF ERI1809-0021 Box di ingresso digitale IO-Link

Descrizione

BECKHOFF ERI1809-0021 è una scatola IO-Link con grado di protezione IP67, progettata per acquisire 16 segnali di ingresso digitali in ambienti di campo decentralizzati. Realizzato con un alloggiamento in pressofusione di zinco altamente resistente, questo modulo è ottimizzato per l'installazione diretta su macchine e apparecchiature, eliminando la necessità di quadri elettrici protettivi.

Conforme alla IO-Link Specification V1.1 (Class A), il modulo offre velocità di trasmissione COM3 ad alta velocità fino a 230,4 kbaud. I collegamenti M12 standard con codifica A gestiscono la comunicazione e l'alimentazione, mentre 16 punti di collegamento M8 con connessione a vite consentono di collegare gli ingressi dei sensori. La protezione integrata contro i cortocircuiti e i filtri di ingresso configurabili garantiscono una raccolta affidabile dei segnali anche in condizioni industriali impegnative.

Caratteristiche

• 16 canali di ingresso digitali tramite punti di collegamento compatti M8 con connessione a vite.
• Supporta l'interfaccia IO-Link Specification V1.1 (Class A).
• Elevata velocità di trasferimento dati COM3 (230,4 kbaud) per il monitoraggio in tempo reale.
• Robusto alloggiamento in pressofusione di zinco per una solida protezione meccanica.
• Elevato grado di protezione dall'ingresso di polvere e acqua, con classificazioni IP65, IP66 e IP67.
• Tempi dei filtri di ingresso regolabili (da 0 a 20 ms) per ottimizzare la stabilità del segnale.
• Alimentazione dei sensori a prova di cortocircuito da L+ fino a 0,5 A complessivi.

Applicazioni

• Monitoraggio decentralizzato degli ingressi su telai delle macchine e linee di trasporto.
• Integrazione dei sensori senza quadro elettrico in impianti di lavorazione umidi o polverosi.
• Sistemi di assemblaggio automatizzato e movimentazione dei materiali che utilizzano architetture IO-Link.
• Collegamento di sensori di prossimità standard e interruttori di finecorsa meccanici.

Specifiche tecniche

Generale

Segnale e I/O

Caratteristiche elettriche

IO-Link e comunicazione

Condizioni ambientali

Approvazioni

Linee guida per l'installazione

1. Prima dell'installazione fisica, verificare che l'alimentazione elettrica locale sia disinserita e corrisponda all'intervallo della tensione di ingresso nominale di 24 V DC.
2. Fissare saldamente l'alloggiamento in pressofusione di zinco al telaio del macchinario utilizzando i due fori di fissaggio con diametro di 3,5 mm per viti M3 oppure i due fori di fissaggio con diametro di 4,5 mm per viti M4.
3. Collegare i cavi dei sensori digitali ai 16 punti di collegamento M8 di tipo a vite. Avvitare e serrare adeguatamente tutti i connettori per mantenere il grado di protezione IP65/66/67.
4. Assicurarsi che tutti i collegamenti M8 o M12 inutilizzati siano chiusi con appositi cappucci protettivi per impedire l'ingresso di polvere o umidità.
5. Collegare il cavo di comunicazione IO-Link al connettore di interfaccia M12 codificato A sul modulo.
6. Riattivare il sistema, configurare i parametri tramite il master IO-Link e verificare il funzionamento degli ingressi attraverso il sistema diagnostico.
