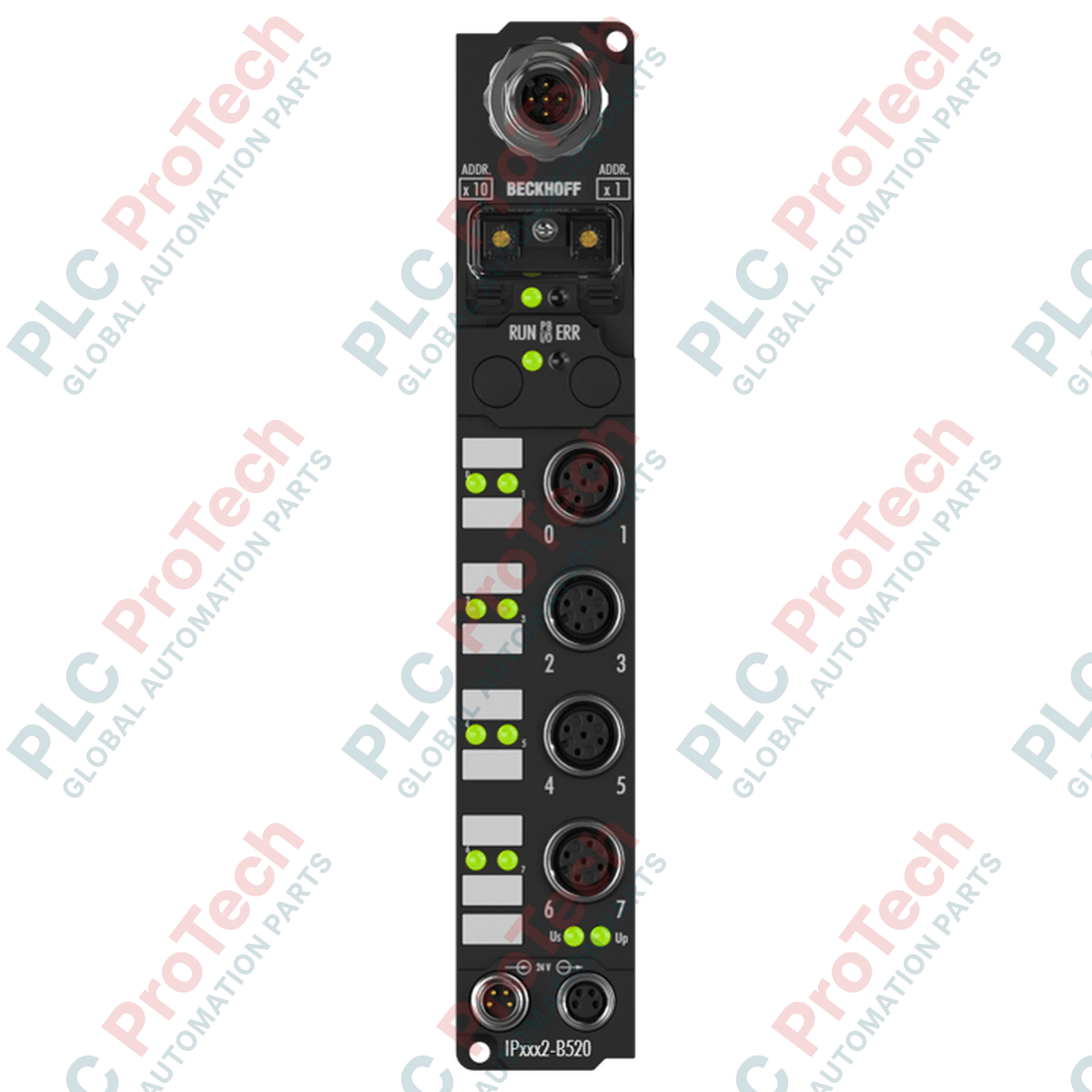

BECKHOFF IP1502-B520 Fieldbus Box

Descrizione

Il BECKHOFF IP1502-B520 è un modulo contatore digitale a 2 canali e ingressi ad alte prestazioni, decentralizzato e progettato per l'interfacciamento diretto con le reti industriali DeviceNet. Questo Fieldbus Box è progettato per acquisire rapidamente i conteggi degli impulsi ed elaborare segnali di ingresso ad alta frequenza indipendentemente dal tempo di ciclo del bus di campo, garantendo precisione nelle applicazioni industriali più esigenti di sincronizzazione e misurazione.

Dotato di 2 canali contatore indipendenti a 32 bit, il modulo dispone di un'ampia serie di linee di segnale ausiliarie, tra cui 2 ingressi gate e 2 commutatori su/giù. Questa configurazione consente il controllo in tempo reale della direzione di conteggio, offrendo opzioni di configurazione versatili direttamente sulla macchina. Per facilitare il collegamento diretto dei sensori, il modulo fornisce un'alimentazione sensori a 24 V CC protetta contro i cortocircuiti, oltre a due uscite digitali protette contro i cortocircuiti, ciascuna con portata di 0,5 A.

Alloggiato in un robusto involucro in poliammide a basso profilo, il BECKHOFF IP1502-B520 vanta un grado di protezione IP65/66/67, consentendo il montaggio diretto sulla macchina senza necessità di un quadro elettrico protettivo aggiuntivo. Le linee di segnale e di alimentazione sono facilmente gestibili tramite connessioni M12 e M8 conformi agli standard industriali, rendendolo una scelta eccellente per architetture fisiche decentralizzate.

Caratteristiche

• Integrazione diretta DeviceNet con rilevamento automatico della velocità di trasmissione fino a 500 kbaud.
• Due canali contatore indipendenti a 32 bit con una frequenza di conteggio massima di 100 kHz.
• Comportamento di conteggio configurabile con 2 ingressi gate e 2 commutatori di direzione su/giù.
• Alimentazione sensori integrata derivata dalla tensione di controllo, con un'uscita protetta contro i cortocircuiti fino a 0,5 A.
• Due uscite digitali ausiliarie a 24 V CC, protette contro i cortocircuiti, con portata di 0,5 A.
• Connessioni di segnale a vite M12 e connettori M8 per la distribuzione della tensione di controllo.
• Robusto alloggiamento in poliammide (PA6) che non richiede un quadro elettrico di controllo protettivo.

Applicazioni

• Conteggio decentralizzato ad alta velocità di pezzi e impulsi nelle linee di trasporto e smistamento.
• Misurazione di posizione, distanza e velocità tramite encoder rotativi incrementali.
• Misurazione decentralizzata della portata e del dosaggio di liquidi.
• Installazione a bordo macchina in ambienti di produzione umidi, polverosi o soggetti a forti vibrazioni.

Specifiche tecniche

Informazioni generali

DeviceNet e comunicazione

Ingressi di segnale e del contatore

Uscite e alimentazione

Ambiente e norme

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione del sistema sia completamente disinserita e bloccata prima di iniziare le operazioni di montaggio, collegamento o manutenzione.
2. Verificare l'identità del dispositivo per assicurarsi che corrisponda al numero di modello IP1502-B520.
3. Montare il modulo direttamente su una superficie pulita e piana utilizzando due bulloni M3 inseriti nei fori di montaggio integrati da 3,5 mm. Non è necessario alcun involucro.
4. Collegare la linea di comunicazione DeviceNet utilizzando il connettore designato per il cavo bus M12 a 5 pin.
5. Collegare la tensione di alimentazione a 24 V CC al connettore maschio M8 a 4 pin. Se si collegano in cascata più moduli Fieldbus Box, collegare il connettore femmina M8 downstream a 4 pin al dispositivo successivo.
6. Collegare tutti i dispositivi da campo di sensori e uscite ai rispettivi canali M12. Per mantenere il grado di protezione IP65/66/67, sigillare le porte M12 e M8 inutilizzate con tappi protettivi ben avvitati.
7. Alimentare il circuito dell'alimentazione di controllo e configurare lo scanner master DeviceNet oppure utilizzare lo strumento di configurazione KS2000 per mappare l'immagine di processo.
