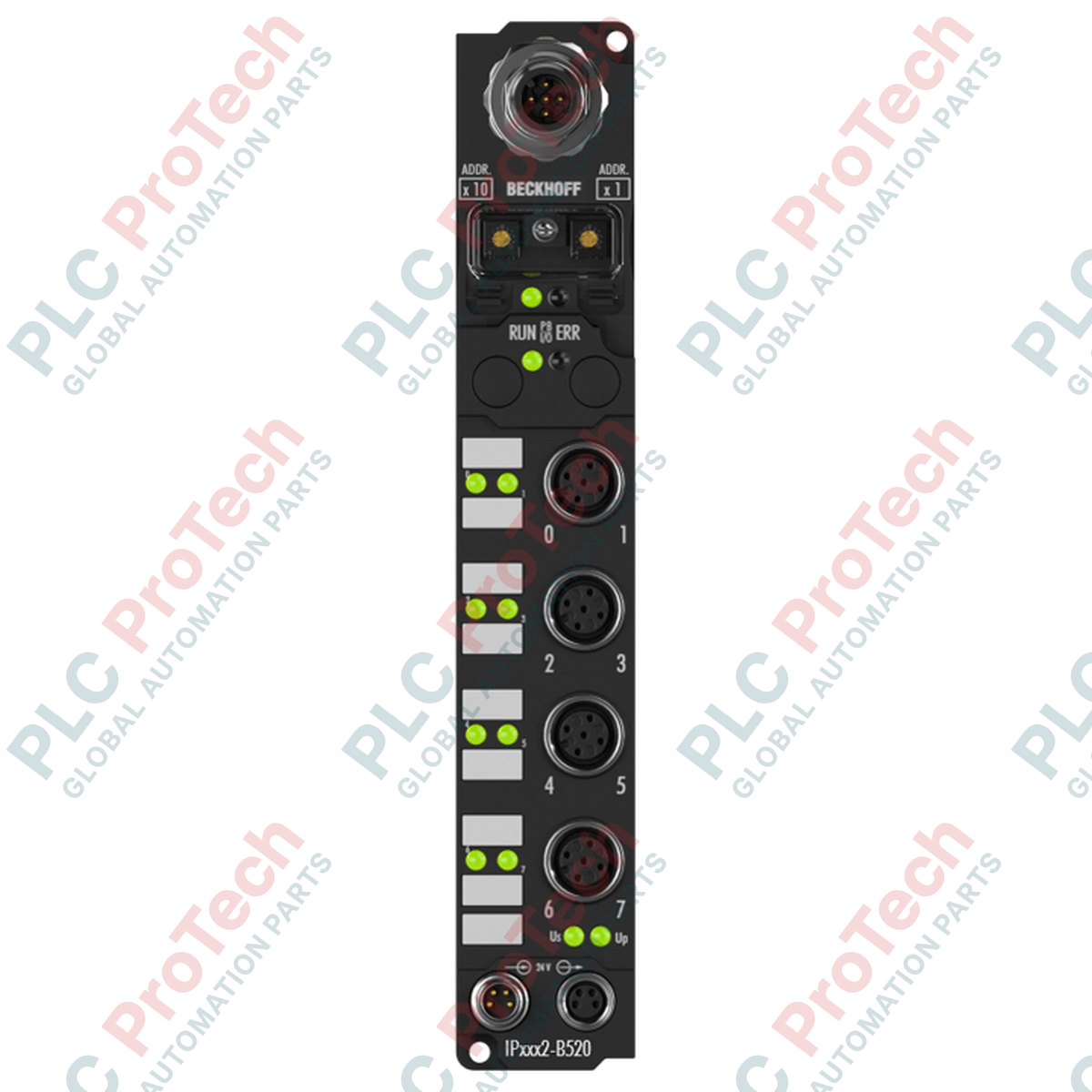

BECKHOFF IP2042-B520 Fieldbus Box DeviceNet

Descrizione

Il BECKHOFF IP2042-B520 è un Fieldbus Box DeviceNet ad alte prestazioni, progettato per applicazioni di automazione decentralizzate che richiedono un'installazione robusta e diretta sulla macchina, senza armadio elettrico. Questo dispositivo dispone di 8 uscite digitali che commutano tensioni di carico di 24 V CC, consentendo il controllo diretto sul campo di attuatori, contattori, elettrovalvole e lampade di segnalazione.

Realizzato in poliammide (PA6) leggera e resistente, il BECKHOFF IP2042-B520 offre una protezione eccezionale contro umidità, polvere e sollecitazioni meccaniche, raggiungendo i gradi di protezione IP65, IP66 e IP67. Ognuna delle otto uscite digitali ha una capacità di commutazione fino a 2 A, con protezione individuale contro i cortocircuiti per prevenire guasti all'intero sistema causati da errori localizzati nel cablaggio o nel carico.

Per l'integrazione nel sistema, il modulo utilizza connettori M12 standardizzati con avvitamento per le uscite digitali e un'interfaccia M12 a 5 pin per il fieldbus DeviceNet. La distribuzione dell'alimentazione è gestita tramite due prese M8 maschio a 4 pin configurate come ingresso di alimentazione, ottimizzando la sicurezza e la stabilità delle connessioni a livello fisico senza un'interfaccia di collegamento passante a valle.

Caratteristiche

• 8 uscite digitali da 24 V CC per la commutazione di carichi resistivi, induttivi e lampade
• Commutazione di uscite ad alta capacità fino a 2 A per canale
• Protezione individuale contro i cortocircuiti su ciascun canale di uscita digitale
• Robusto involucro in poliammide (PA6) con gradi di protezione IP65, IP66 e IP67
• Interfaccia bus DeviceNet con rilevamento automatico della velocità di trasmissione fino a 500 kbaud
• Profilo fisico compatto, adatto al montaggio diretto su macchinari e telai strutturali
• Opzioni di configurazione disponibili tramite il software KS2000 o direttamente attraverso il controller di rete

Applicazioni

• Controllo decentralizzato di elettrovalvole, contattori e relè nei sistemi DeviceNet
• Costruzione di macchine senza armadio elettrico e linee di produzione modulari
• Movimentazione automatizzata dei materiali, sistemi di trasporto e macchinari per l'imballaggio
• Ambienti con elevati requisiti di resistenza alle vibrazioni, all'umidità o ai lavaggi

Specifiche tecniche

Generale

Elettrico

Bus di campo e comunicazione

Meccaniche e ambientali

Collegamenti / interfacce

Istruzioni per l'installazione

1. Assicurarsi che tutte le fonti di alimentazione (tensioni di alimentazione di controllo e di carico) siano completamente disalimentate prima di iniziare l'installazione fisica.
2. Fissare saldamente il modulo a una superficie piana o al telaio della macchina utilizzando i due fori di montaggio integrati da 3,5 mm con viti M3 appropriate.
3. Collegare la linea di comunicazione DeviceNet utilizzando un cavo M12 schermato a 5 pin approvato.
4. Verificare che le tensioni di controllo e di carico rientrino nell'intervallo specificato di 24 V CC (-15% / +20%) prima di applicare l'alimentazione.
5. Collegare gli attuatori alle prese di uscita M12, assicurandosi che i limiti della corrente di carico non superino 2 A per canale o 4 A per ciascun gruppo di canali designato.
6. Sigillare tutte le prese per connettori M12 e M8 inutilizzate utilizzando tappi protettivi compatibili, per mantenere il grado di protezione ambientale IP65/66/67.
