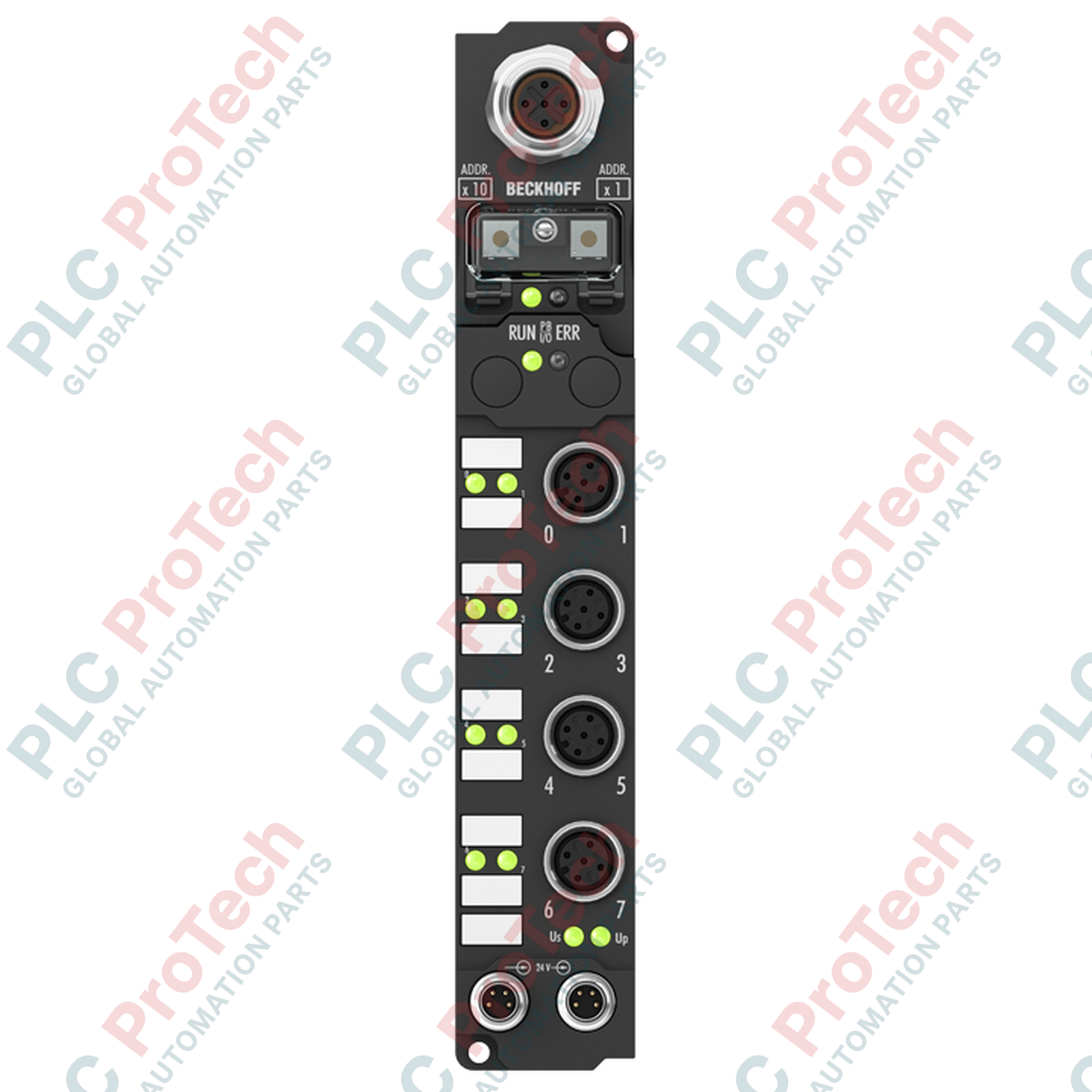

BECKHOFF IP2042-B730 Modbus Fieldbus Box

Descrizione

Il BECKHOFF IP2042-B730 è un modulo bus di campo con uscita digitale a 8 canali, progettato per interfacciare attuatori digitali con una rete Modbus. Questo dispositivo I/O decentralizzato fa parte della serie Fieldbus Box, che consente il montaggio diretto sulle macchine senza la necessità di un quadro elettrico di protezione, riducendo il cablaggio e l'ingombro di installazione.

Questo modulo dispone di otto uscite digitali con tensione nominale di 24 V CC. Ogni canale supporta una corrente di carico continua fino a 2 A, risultando quindi particolarmente adatto al pilotaggio di carichi ohmici, induttivi e a lampada. Per garantire l'affidabilità del sistema e la protezione dai guasti sul lato campo, tutte le uscite sono singolarmente protette contro i cortocircuiti.

Racchiuso in un involucro compatto e resistente in poliammide, il BECKHOFF IP2042-B730 offre un elevato grado di protezione contro gli agenti ambientali (IP65/66/67). Comunica tramite i protocolli Modbus RTU o ASCII su un livello fisico RS485, supportando velocità di trasmissione dati regolabili fino a 38.400 baud. La configurazione è semplice grazie ai selettori integrati per la selezione dell'indirizzo o al software di configurazione KS2000.

Caratteristiche

• Otto uscite digitali a 24 V CC in un formato decentralizzato senza quadro elettrico.
• Corrente di commutazione fino a 2 A per canale, con protezione individuale contro i cortocircuiti.
• Comunicazione Modbus RTU/ASCII diretta tramite RS485.
• Robusto alloggiamento in poliammide PA6 certificato per i gradi di protezione IP65, IP66 e IP67.
• Tecnologia di connessione M12 per dispositivi di campo e interfacciamento con il bus.
• Selettori integrati per la selezione dell'indirizzo, per una comoda configurazione del nodo.

Applicazioni

• Controllo distribuito di attuatori digitali in sistemi di automazione industriale decentralizzati.
• Collegamento diretto di carichi ad alta corrente come elettrovalvole, contattori e apparecchiature di segnalazione.
• Installazione a bordo macchina in ambienti difficili, soggetti a polvere, umidità e vibrazioni.

Specifiche tecniche

Generale

Uscite digitali

Caratteristiche elettriche e di alimentazione

Comunicazione

Caratteristiche fisiche e ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verificare che il modello BECKHOFF IP2042-B730 e l'involucro fisico non presentino danni prima di iniziare l'installazione.
2. Assicurarsi che tutte le alimentazioni (tensione di controllo e alimentazione del carico) siano completamente disalimentate prima di montare o cablare l'unità.
3. Fissare il modulo direttamente alla superficie del macchinario utilizzando i due fori di montaggio integrati da 3,5 mm, progettati per viti M3.
4. Collegare la rete Modbus utilizzando un cavo RS485 schermato a doppino intrecciato, terminato con connettori M12 codificati B compatibili.
5. Collegare gli attuatori digitali alle interfacce di uscita M12, assicurandosi che l'assorbimento totale di corrente per ciascun gruppo di uscite non superi i valori nominali termici massimi.
6. Collegare l'alimentazione a 24 V CC alle interfacce di alimentazione M8.
7. Verificare le impostazioni corrette del selettore degli indirizzi e confermare l'integrità della messa a terra prima di ripristinare l'alimentazione.
