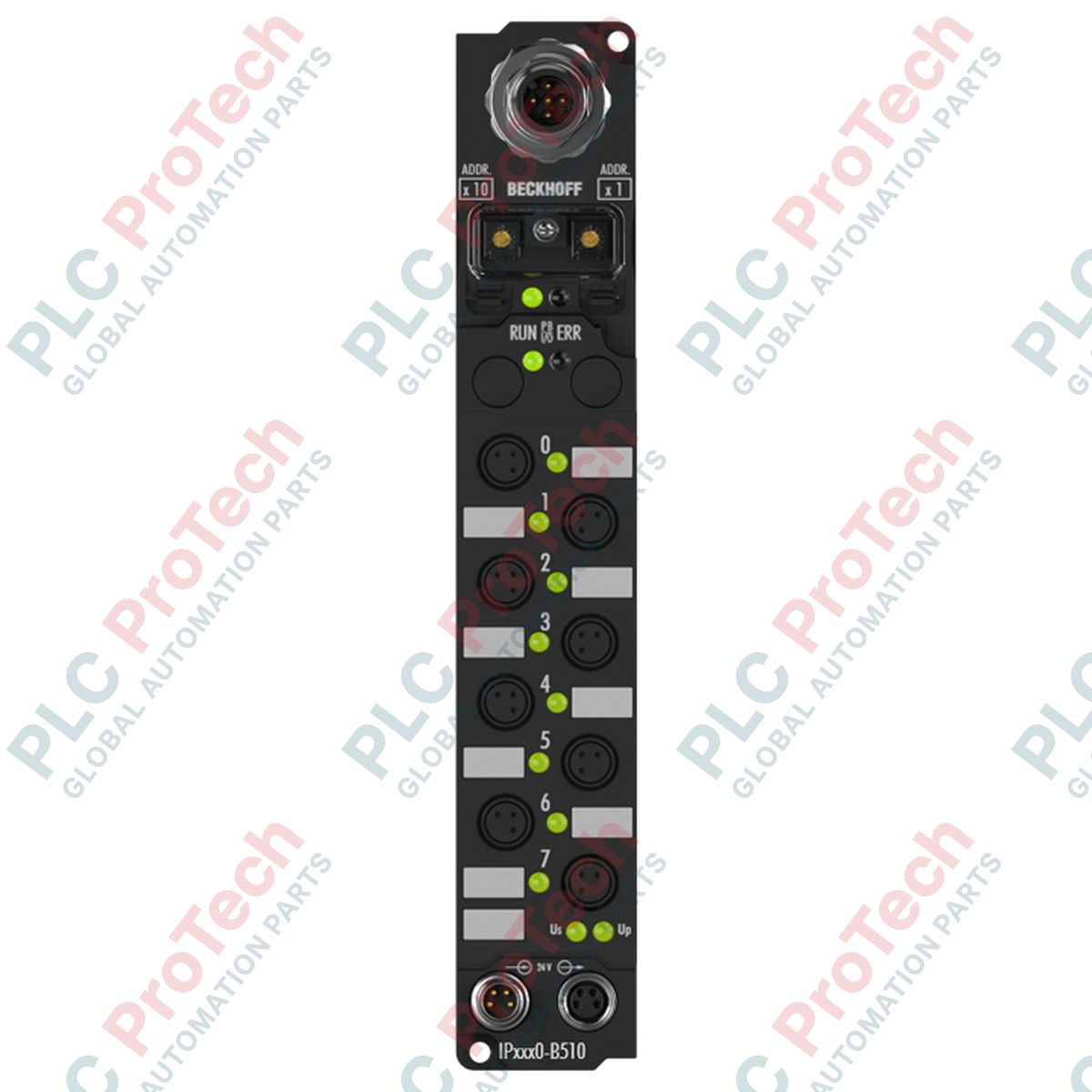

Beckhoff IP2300-B510 Box Fieldbus con ingresso digitale a 4 canali e uscita digitale a 4 canali

Descrizione

Per facilitare l'acquisizione distribuita e decentralizzata degli I/O in ambienti industriali difficili, il Beckhoff IP2300-B510 integra ingressi e uscite discreti direttamente a livello macchina tramite un'interfaccia bus di campo CANopen ad alte prestazioni. Questo compatto modulo Fieldbus Box dispone di 4 ingressi digitali con filtro di ingresso da 3 ms e di 4 uscite digitali da 0.5 A, alloggiati in un involucro con grado di protezione IP67 progettato per eliminare la necessità di armadi di controllo protettivi. Il collegamento avviene tramite prese per connettori M8 salvaspazio, riducendo al minimo il cablaggio e la latenza di trasmissione nelle topologie di automazione decentralizzate.

Caratteristiche

• Integrazione diretta nelle reti industriali CANopen tramite interfacce di connessione standard D-sub o M12.
• Robusto involucro con design IP67, che rende l'unità completamente resistente a polvere, umidità e ambienti con lavaggio ad alta pressione.
• Quattro ingressi digitali integrati a 24 V CC con un filtro hardware di ingresso integrato da 3 ms per sopprimere il rimbalzo dei contatti del segnale.
• Quattro uscite digitali a 24 V CC a prova di cortocircuito, in grado di erogare fino a 0.5 A di corrente continua per canale.
• LED diagnostici che indicano l'attività della rete, lo stato operativo del dispositivo e la diagnostica locale dei canali.
• Semplici selettori rotativi per la configurazione rapida dell'indirizzo del nodo durante la messa in servizio.

Applicazioni

• Linee di assemblaggio automobilistico ed elaborazione I/O di utensili robotici a fine braccio.
• Reti di trasportatori e macchinari per l'imballaggio che richiedono il consolidamento decentralizzato dei sensori a bordo macchina.
• Impianti per la movimentazione dei materiali che utilizzano topologie CANopen distribuite.
• Linee di controllo di macchine utensili soggette a elevata esposizione a refrigerante, olio o particolato.

Specifiche tecniche

Connessioni e interfacce

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

IP2300-B510 utilizza profili di comunicazione CANopen standard. Sebbene sia meccanicamente identico a IP2300-B310 (PROFIBUS DP) e IP2300-B900 (Ethernet), richiede un master CANopen o un accoppiatore dedicato per mappare PDO/SDO. Se si esegue la migrazione da precedenti unità Beckhoff Fieldbus Box, verificare i file di configurazione ESD (electronic data sheet) del master di rete per assicurarsi che le mappature dei parametri corrispondano al profilo del dispositivo.

Problemi applicativi e note ingegneristiche

Quando si opera in ambienti umidi o con elevata umidità, coprire tutte le porte M8 inutilizzate utilizzando cappucci protettivi con grado di protezione IP67. Lasciare anche una sola porta esposta compromette la tenuta ambientale dell'intero gruppo, causando l'infiltrazione di umidità e cortocircuiti interni localizzati tra la linea di alimentazione dei sensori a 24 V CC e la massa.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che la rete CANopen sia terminata con un resistore da 120 Ohm a entrambe le estremità del bus fisico. Se IP2300-B510 è configurato come nodo fisico di fine linea, inserire un apposito connettore M12 di terminazione. Impostare sempre l'ID del nodo tramite i selettori a rotella dell'indirizzo sotto il cappuccio protettivo a vite prima di alimentare la logica di controllo.
