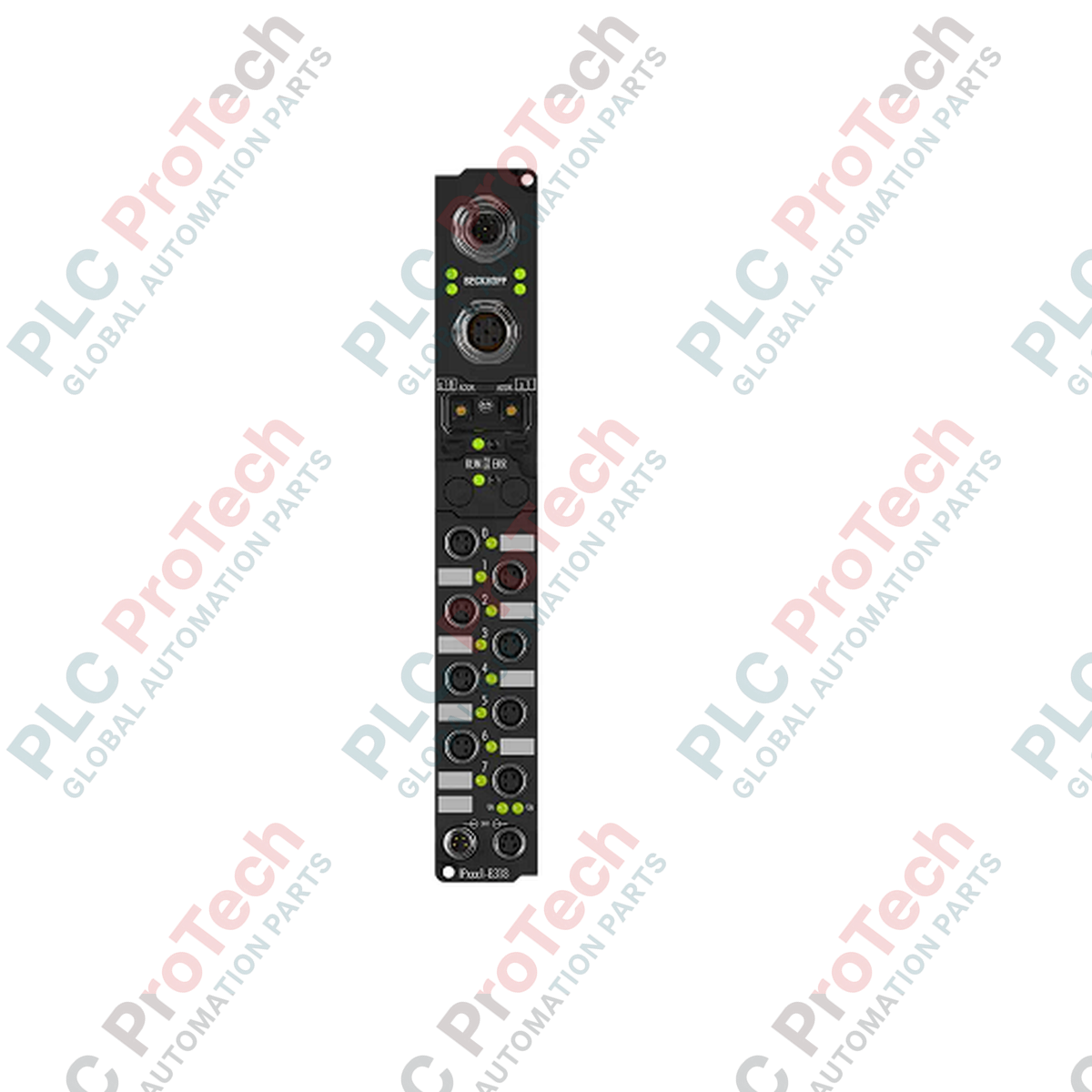

BECKHOFF IP2311-B318 Fieldbus Box

Descrizione

BECKHOFF IP2311-B318 è un modulo Fieldbus Box compatto progettato per attività di automazione decentralizzate, che combina quattro ingressi digitali, quattro uscite digitali e un'interfaccia di rete PROFIBUS DP in un unico alloggiamento altamente protetto. Questo modulo consente il collegamento diretto di sensori e attuatori alle reti PROFIBUS DP senza richiedere un'unità di accoppiamento aggiuntiva, semplificando le architetture dei sistemi decentralizzati.

Grazie all'alloggiamento in poliammide sigillato e all'elevato grado di protezione, BECKHOFF IP2311-B318 è ottimizzato per il montaggio diretto su macchine e apparecchiature al di fuori dei tradizionali armadi di controllo. Ciò riduce al minimo la complessità del cablaggio, diminuisce i requisiti di spazio complessivi e mantiene un'elevata integrità del segnale anche in ambienti industriali impegnativi. Il cablaggio dei segnali e delle connessioni avviene tramite interfacce di connessione M8 e M12 standardizzate.

Caratteristiche

• Integrazione diretta con reti PROFIBUS DP tramite connessioni passanti M12 con codifica B integrate.
• Rilevamento automatico della velocità di trasmissione fino a 12 Mbaud per un'integrazione flessibile nella rete.
• Quattro ingressi digitali a 24 V DC con un filtro hardware dell'ingresso di 0,2 ms per un riconoscimento del segnale rapido e affidabile.
• Quattro uscite digitali a 24 V DC in grado di gestire fino a 0,5 A per canale, adatte a carichi resistivi, induttivi e a lampada.
• Uscite digitali singolarmente protette dai cortocircuiti e dotate di funzionalità diagnostiche.
• Alimentazione dei sensori protetta dai cortocircuiti, fino a 0,5 A, derivata dalla tensione di controllo.
• Installazione diretta sulla macchina resa possibile da un alloggiamento in PA6 completamente sigillato e robusto.

Applicazioni

• Raccolta decentralizzata degli ingressi/uscite su macchine fisiche e linee di assemblaggio.
• Configurazioni di automazione con montaggio sulla macchina in cui manca spazio nell'armadio di controllo.
• Ambienti operativi umidi o polverosi che richiedono elevati gradi di protezione IP.
• Sistemi di movimentazione dei materiali, sistemi di trasporto e configurazioni di processo distribuite.

Specifiche tecniche

Generale

Ingressi digitali

Uscite digitali

Elettrico e alimentazione

Bus di campo e comunicazione

Ambientale e meccanico

Collegamenti / interfacce

Linee guida per l'installazione

1. Verificare l'architettura del sistema e assicurarsi che il modello esatto (IP2311-B318) sia compatibile con la configurazione del controller.
2. Disalimentare tutti gli alimentatori del sistema e del campo prima di iniziare l'installazione meccanica.
3. Montare il modulo su una superficie piana utilizzando i due fori di fissaggio da 3,5 mm di diametro con elementi di fissaggio M3 appropriati.
4. Verificare e assicurare un instradamento ordinato per i collegamenti PROFIBUS DP M12 e il cablaggio di distribuzione dell'alimentazione M8.
5. Serrare manualmente tutti i collegamenti M8 e M12 fino al limite di coppia designato per garantire la tenuta ambientale IP65/66/67.
6. Verificare i collegamenti di terra e applicare l'alimentazione per eseguire la sequenza iniziale di avvio e configurazione del bus.
