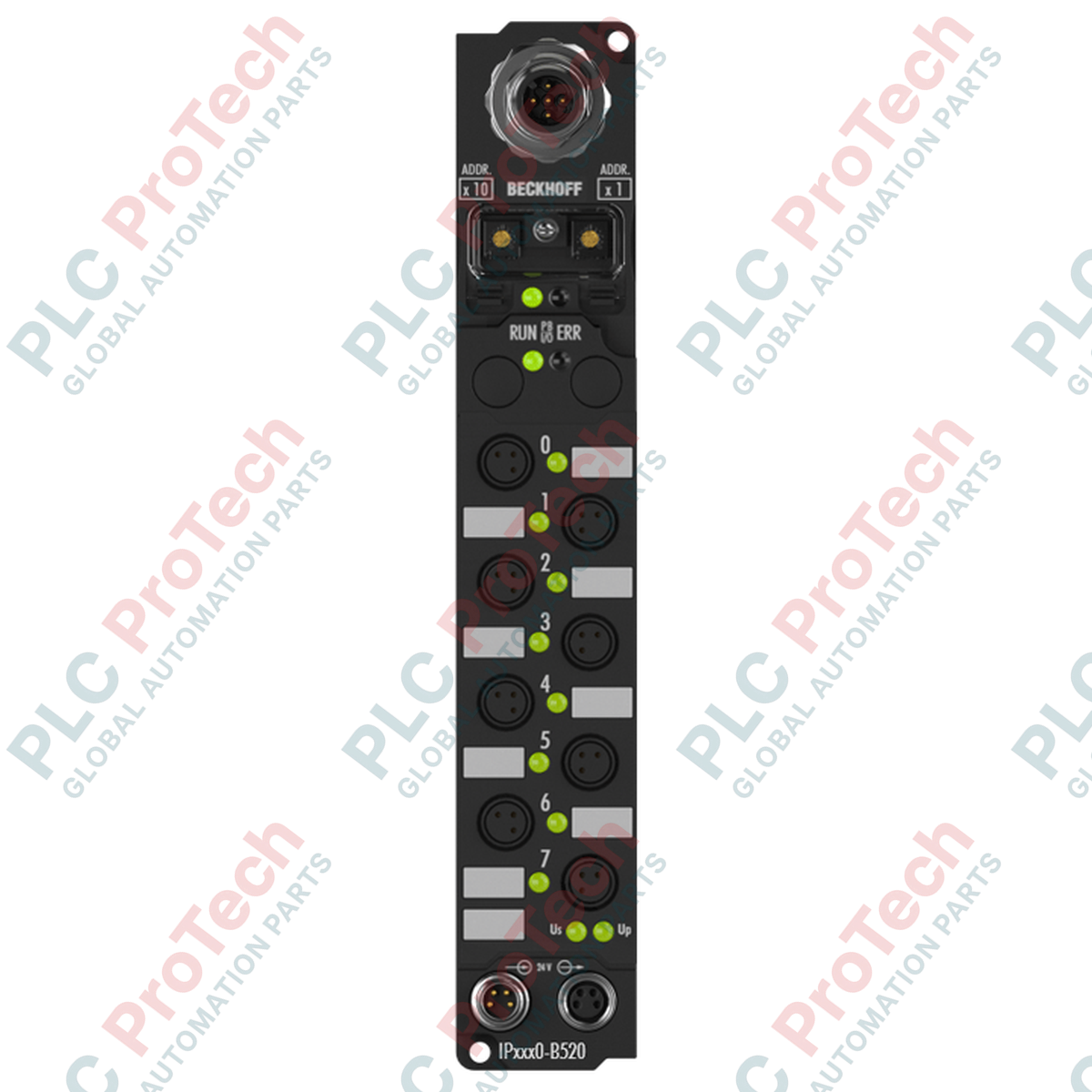

Fieldbus Box DeviceNet BECKHOFF IP2320-B520

Descrizione

Il BECKHOFF IP2320-B520 è un Fieldbus Box decentralizzato ad alte prestazioni, progettato per l'installazione diretta sulla macchina. Eliminando la necessità di armadi di controllo protettivi, questo modulo ottimizza lo spazio e riduce la complessità del cablaggio negli ambienti di automazione distribuita. Integra quattro ingressi digitali e quattro uscite digitali in un unico alloggiamento compatto, consentendo l'elaborazione diretta di segnali standard a 24 V DC vicino ai sensori e agli attuatori fisici.

La comunicazione con il controllore di livello superiore avviene tramite un'interfaccia DeviceNet dedicata, indicata dal suffisso B520. Il collegamento fisico dei segnali digitali è realizzato tramite connettori circolari M8 standardizzati, che garantiscono un'installazione rapida, resistente alle vibrazioni e sicura negli ambienti industriali più esigenti.

Caratteristiche

• Possibilità di montaggio diretto sulla macchina grazie a un alloggiamento protettivo completamente sigillato con grado di protezione IP67.
• Interfaccia di comunicazione integrata con protocollo DeviceNet per un collegamento fieldbus senza interruzioni.
• Quattro ingressi digitali con un tempo tipico del filtro hardware di 3 millisecondi per la stabilizzazione del segnale.
• Quattro uscite digitali in grado di commutare fino a 2 A per canale, con protezione contro i cortocircuiti.
• Punti di collegamento M8 standardizzati (diametro 8 mm) per un cablaggio affidabile di sensori e attuatori.
• Indicatori di stato diagnostico e operativo per una rapida ricerca visiva dei guasti a livello di campo.

Applicazioni

• Raccolta decentralizzata di ingressi/uscite su linee di trasporto e sistemi di smistamento.
• Controllo di terminali per valvole pneumatiche ed elaborazione dei segnali di feedback dei sensori nell'automazione dell'assemblaggio.
• Sistemi di movimentazione e trasporto dei materiali che richiedono il controllo localizzato di uscite ad alta corrente.
• Impianti di produzione industriale che utilizzano reti DeviceNet per architetture di automazione decentralizzate.

Specifiche tecniche

Linee guida per l'installazione

1. Controllo preliminare: verificare che l'alloggiamento e i connettori del BECKHOFF IP2320-B520 non presentino segni di danni dovuti al trasporto. Assicurarsi che la posizione di montaggio prevista sia piana, per evitare sollecitazioni meccaniche sull'alloggiamento.
2. Disalimentazione del sistema: scollegare completamente tutte le fonti di alimentazione (tensione di controllo e alimentazione del carico) prima di iniziare il montaggio o il cablaggio.
3. Montaggio fisico: fissare saldamente il Fieldbus Box utilizzando i fori di montaggio integrati. Assicurarsi che il modulo sia posizionato in modo da consentire un comodo accesso ai cavi e la visibilità dei LED diagnostici.
4. Cablaggio dei segnali e del bus: collegare il cavo DeviceNet all'interfaccia fieldbus designata. Collegare sensori e attuatori alle prese M8. Per mantenere il grado di protezione IP67, assicurarsi che tutti i connettori non utilizzati siano sigillati con tappi protettivi compatibili.
5. Configurazione dell'alimentazione: verificare che le tensioni di alimentazione lato campo siano conformi ai requisiti nominali di 24 V DC e che la polarità sia corretta prima di alimentare il sistema.
6. Messa in servizio: accendere la rete e configurare l'indirizzo del nodo DeviceNet in base ai requisiti dell'architettura del sistema.
