BECKHOFF

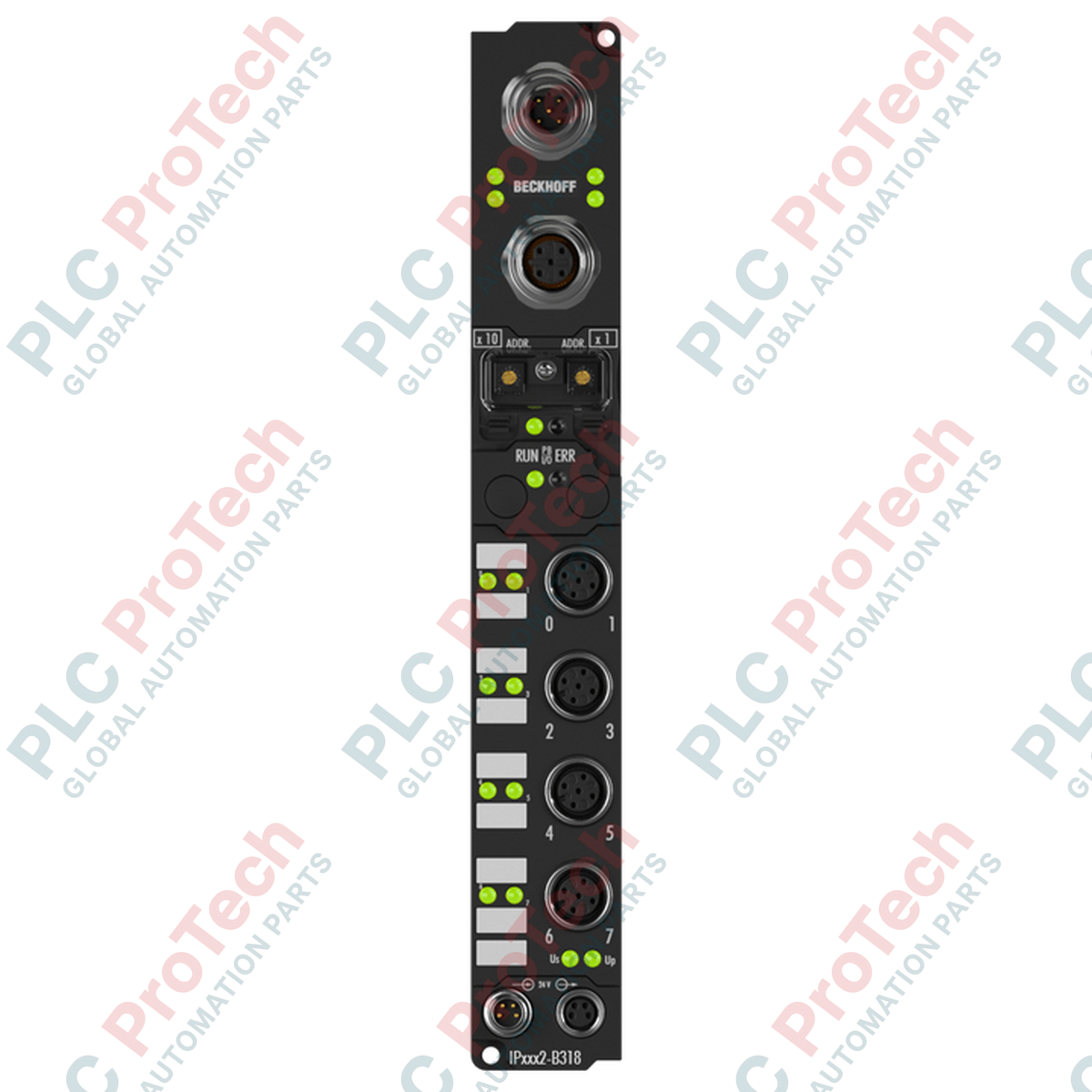

Fieldbus Box Beckhoff IP3112-B318

SKU IP3112-B318

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP3112-B318

  • Country of origin:Germany

  • Product Type: Moduli Fieldbus Box

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 126 x 30 x 27 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Integrando i segnali di campo decentralizzati direttamente nelle architetture PROFIBUS DP, il Beckhoff IP3112-B318 funge da Fieldbus Box altamente robusto, progettato per ambienti operativi difficili. Questo modulo consente il collegamento diretto di sensori e attuatori industriali fisici senza la necessità di un quadro elettrico di protezione aggiuntivo. Funzionando senza problemi sui sistemi PROFIBUS, supporta opzioni di configurazione dinamiche e gestisce velocità di trasmissione dati fino a 12 Mbaud con rilevamento automatico. L'alloggiamento completamente sigillato offre un'eccellente protezione contro l'ingresso di polvere e acqua, rendendolo adatto al montaggio diretto su macchine in ambienti industriali pesanti.

Caratteristiche

  • Integrazione diretta nelle reti PROFIBUS DP con supporto delle estensioni DP-V1.
  • Rilevamento automatico delle velocità di trasmissione fino a 12 Mbaud.
  • Interfaccia bus fisica M12 codificata B standardizzata con connettore a T integrato.
  • Alloggiamento robusto con grado di protezione IP65, IP66 e IP67.
  • Connettori di alimentazione M8 che supportano il semplice collegamento in cascata ai moduli a valle.
  • Possibilità di configurazione flessibili tramite il software KS2000 o direttamente dal controller principale.

Applicazioni

  • Architetture di automazione senza quadro elettrico nelle linee di produzione automobilistica.
  • Sistemi di movimentazione, smistamento e trasporto che richiedono ingressi fisici localizzati.
  • Impianti industriali pesanti soggetti a forti vibrazioni, umidità e particelle fini.
  • Industrie di processo che richiedono la raccolta decentralizzata dei dati su lunghe distanze.

Specifiche tecniche

Parametro della specifica Valore / Dettaglio
Produttore Beckhoff
Numero di modello / SKU IP3112-B318
Protocollo / Interfaccia PROFIBUS DP (con supporto delle estensioni DP-V1)
Velocità di trasferimento dati Fino a 12 Mbaud (rilevamento automatico)
Alimentazione della tensione di controllo 24 V DC (-15% / +20%)
Consumo di corrente del box 85 mA + corrente del sensore (massimo 0.5 A)
Isolamento elettrico Tensione di controllo al fieldbus: No; Tensione di controllo all'I/O: in base al tipo di I/O
Temperatura di esercizio 0 to +55 degC (Celsius)
Temperatura di stoccaggio -25 to +85 degC (Celsius)
Grado di protezione IP65 / IP66 / IP67 (conforme a EN 60529)
Resistenza alle vibrazioni / agli urti Conforme a EN 60068-2-6 / EN 60068-2-27
Immunità / Emissioni EMC Conforme a EN 61000-6-2 / EN 61000-6-4
Approvazioni CE, UL
Paese di origine Germania
Peso di spedizione (calcolato) 2.00 kg
Dimensioni della confezione (calcolate) 126 x 30 x 27 mm

Collegamenti e interfacce

Tipo di collegamento Interfaccia hardware Assegnazione dei pin / Funzione
Ingresso fieldbus 1 x connettore M12 (codificato B) Collegamento PROFIBUS DP a 5 pin con connettore a T integrato
Uscita fieldbus 1 x presa M12 (codificata B) Connessione PROFIBUS DP a valle a 5 pin
Alimentazione 1 x presa M8 maschio Ingresso della tensione di controllo a 4 pin (24 V CC)
Alimentazione a valle 1 x presa M8 femmina Passaggio della tensione di controllo a 4 pin per i moduli a valle

Modelli alternativi e compatibilità

L'IP3112-B318 appartiene alla famiglia Fieldbus Box di Beckhoff. È fisicamente ed elettricamente compatibile come sostituzione diretta con le reti PROFIBUS DP standard che utilizzano cavi M12 codificati B. I parametri possono essere assegnati utilizzando il file di configurazione GSD standard fornito dal produttore oppure l'interfaccia dello strumento di configurazione specializzato KS2000. Assicurarsi che le versioni del firmware del controllore master supportino i record di dati standard DP-V1 per la lettura/scrittura aciclica, necessari per l'accesso diagnostico.

Problemi applicativi e note ingegneristiche

Quando si collegano in cascata più moduli della serie IP utilizzando le interfacce di distribuzione dell'alimentazione M8, calcolare meticolosamente l'assorbimento totale cumulativo di corrente. I connettori M8 sono classificati per una corrente totale massima di alimentazione pari a 4 A. Il superamento di questa soglia termica causerà danni permanenti al piano di alimentazione interno. Per evitare cadute di tensione nelle topologie complesse, eseguire una nuova iniezione del circuito di alimentazione ogni volta che il carico massimo dei sensori si avvicina a 4 A.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi in rame a doppino intrecciato schermati e specificamente classificati per la trasmissione PROFIBUS DP (in genere 2 x 0.25 mm2 con un'impedenza caratteristica di 150 ohm). Per garantire l'integrità strutturale del grado di protezione IP67, serrare tutti i connettori M8/M12 utilizzando una chiave dinamometrica calibrata impostata esattamente su 0.4 Nm per M8 e 0.6 Nm per M12. Le prese dei connettori inutilizzate devono essere chiuse con tappi di tenuta industriali certificati.

Linee guida per l'installazione

AVVERTENZA CRITICA

Non eseguire operazioni di hot-plugging o modifiche al cablaggio mentre la rete di alimentazione a 24 V CC è sotto tensione. Assicurarsi che tutti gli alimentatori siano disalimentati e bloccati prima di iniziare il montaggio o l'accoppiamento dei cavi. Una messa a terra impropria della linea di schermatura può causare un degrado della comunicazione e danni fisici all'hardware dovuti a correnti di loop di terra.

1

Montare il Fieldbus Box direttamente sulla struttura della macchina utilizzando le flange di montaggio integrate. Assicurarsi che il piano di montaggio sia piano per evitare tensioni strutturali sul corpo dell'alloggiamento.

2

Stabilire la connessione fisica PROFIBUS utilizzando i connettori M12 codificati B, verificando che il connettore a T integrato sia inserito correttamente per la topologia di linea continua.

3

Collegare la linea della tensione di controllo a 24 V CC al connettore di alimentazione M8. Assicurarsi che la polarità sia corretta per evitare correnti di polarizzazione inversa.

4

Chiudere tutte le porte inutilizzate con tappi IP67 avvitabili. Accendere l'alimentazione, configurare l'indirizzo del dispositivo utilizzando il software del controllore master ed eseguire la convalida logica.

FAQ

Posso configurare la scatola fieldbus IP3112-B318 senza l'interfaccia software KS2000?

Sì, i parametri di configurazione e le modalità operative possono essere definiti direttamente tramite il controller master mediante l'integrazione del file di configurazione GSD oppure aciclicamente tramite i meccanismi DP-V1.

Cosa succede se supero il limite di corrente di alimentazione di 4 A sui circuiti di distribuzione dell'alimentazione M8?

Il superamento di 4 A causerà surriscaldamento e sollecitazioni termiche sulle piste interne di distribuzione dell'alimentazione della scatola fieldbus, provocando un guasto hardware. Introdurre punti di iniezione dell'alimentazione esterna per mantenere le linee al di sotto di 4 A.

La linea PROFIBUS è terminata internamente nel modulo IP3112-B318?

No, all'interno del modulo non è presente alcun resistore di terminazione integrato. Se l'IP3112-B318 si trova all'estremità fisica del segmento PROFIBUS, è necessario installare un resistore di terminazione M12 esterno.

Questo modulo supporta sia l'isolamento della tensione di controllo sia quello della tensione di carico?

Non è presente alcun isolamento elettrico tra la tensione di controllo e il fieldbus, mentre l'isolamento tra la tensione di controllo e gli ingressi o le uscite dipende dal sottotipo hardware I/O specifico della scatola.
