BECKHOFF IP5009-B400 Fieldbus Box Interbus con interfaccia encoder SSI

Descrizione

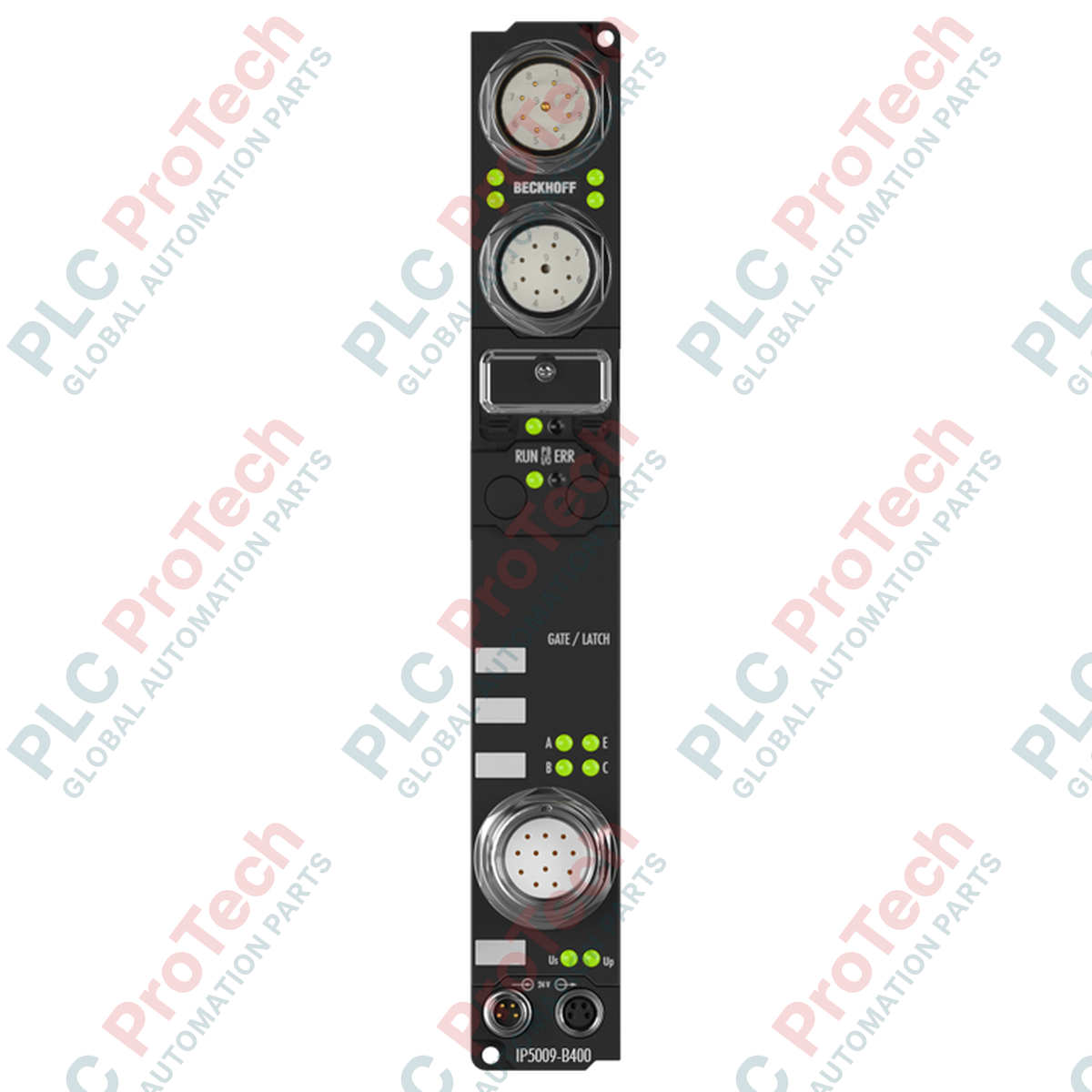

Il BECKHOFF IP5009-B400 è un modulo Fieldbus Box compatibile con Interbus, progettato per stabilire un collegamento diretto agli encoder assoluti SSI. In qualità di interfaccia per sensori a canale singolo, questo modulo legge le informazioni fisiche sulla posizione provenienti dai sensori assoluti e trasmette i dati direttamente al sistema Interbus di livello superiore. Racchiusa in un robusto alloggiamento XXL in poliammide, questa unità è progettata per l’installazione diretta su macchinari e apparecchiature, eliminando la necessità di un quadro elettrico separato.

Il modulo è dotato di un’interfaccia per segnali differenziali RS485 ad alta velocità, in grado di elaborare lunghezze di ingresso seriale regolabili. I terminali di collegamento includono connettori circolari M23 standardizzati per l’encoder assoluto e la rete Interbus, abbinati a connettori M8 compatti per la distribuzione dell’alimentazione. Questi robusti collegamenti fisici garantiscono una comunicazione affidabile e un’elevata protezione contro l’ingresso di agenti esterni negli ambienti di automazione industriale.

Caratteristiche

• Interfaccia SSI a canale singolo per encoder assoluto, per un feedback di posizione ad alta precisione
• Collegamento diretto alle reti Interbus tramite connessioni circolari M23 standardizzate
• Ingresso del segnale differenziale RS485 per una trasmissione affidabile dei dati in ambienti elettricamente rumorosi
• Velocità di trasferimento dei dati SSI configurabili, con valore predefinito standard di 250 kHz
• Alimentazione del sensore protetta dai cortocircuiti e derivata direttamente dalla tensione di controllo
• Robusto alloggiamento in poliammide con protezione di livello IP65, IP66 e IP67
• Compatibile con la suite software KS2000 di BECKHOFF per una configurazione semplificata dei parametri e la diagnostica

Applicazioni

• Monitoraggio diretto della posizione assoluta montato sulla macchina, senza armadi di controllo protettivi
• Integrazione di encoder rotativi e lineari nell’automazione di fabbrica basata su Interbus
• Controllo del movimento industriale, movimentazione dei materiali e sistemi di trasporto che richiedono il feedback della posizione assoluta

Specifiche tecniche

Informazioni generali

Alimentazione elettrica

Interbus e comunicazione

Interfaccia SSI

Norme ambientali e di sicurezza

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione del sistema sia completamente disattivata e bloccata prima di iniziare l'installazione.
2. Ispezionare il Fieldbus Box BECKHOFF IP5009-B400 per verificare l'eventuale presenza di danni fisici prima del montaggio.
3. Montare il modulo direttamente su una superficie di montaggio piana e priva di vibrazioni utilizzando i due fori integrati da 3,5 mm e componenti M3 appropriati.
4. Collegare il cavo dell'encoder SSI M23 a 12 poli al connettore filettato corrispondente sul modulo, assicurandosi che l'anello esterno sia completamente serrato per mantenere l'integrità ambientale.
5. Collegare i cavi di rete di ingresso e uscita Interbus ai connettori M23 a 9 poli.
6. Collegare i connettori di alimentazione M8 a 4 poli, verificando la polarità corretta sia per le tensioni di comando sia per quelle di carico.
7. Accendere il sistema e osservare i LED di stato per verificare il corretto funzionamento e la comunicazione dell'interfaccia.

Linee guida per la configurazione

Per configurare parametri operativi come la velocità di trasferimento SSI o l'ampiezza dei bit dell'ingresso seriale, collegare il BECKHOFF IP5009-B400 a un PC su cui è in esecuzione lo strumento software di configurazione BECKHOFF KS2000. Nell'interfaccia del software è possibile regolare la mappatura dell'immagine di processo e impostare le proprietà del modulo in base alle specifiche esatte dell'encoder assoluto collegato.
