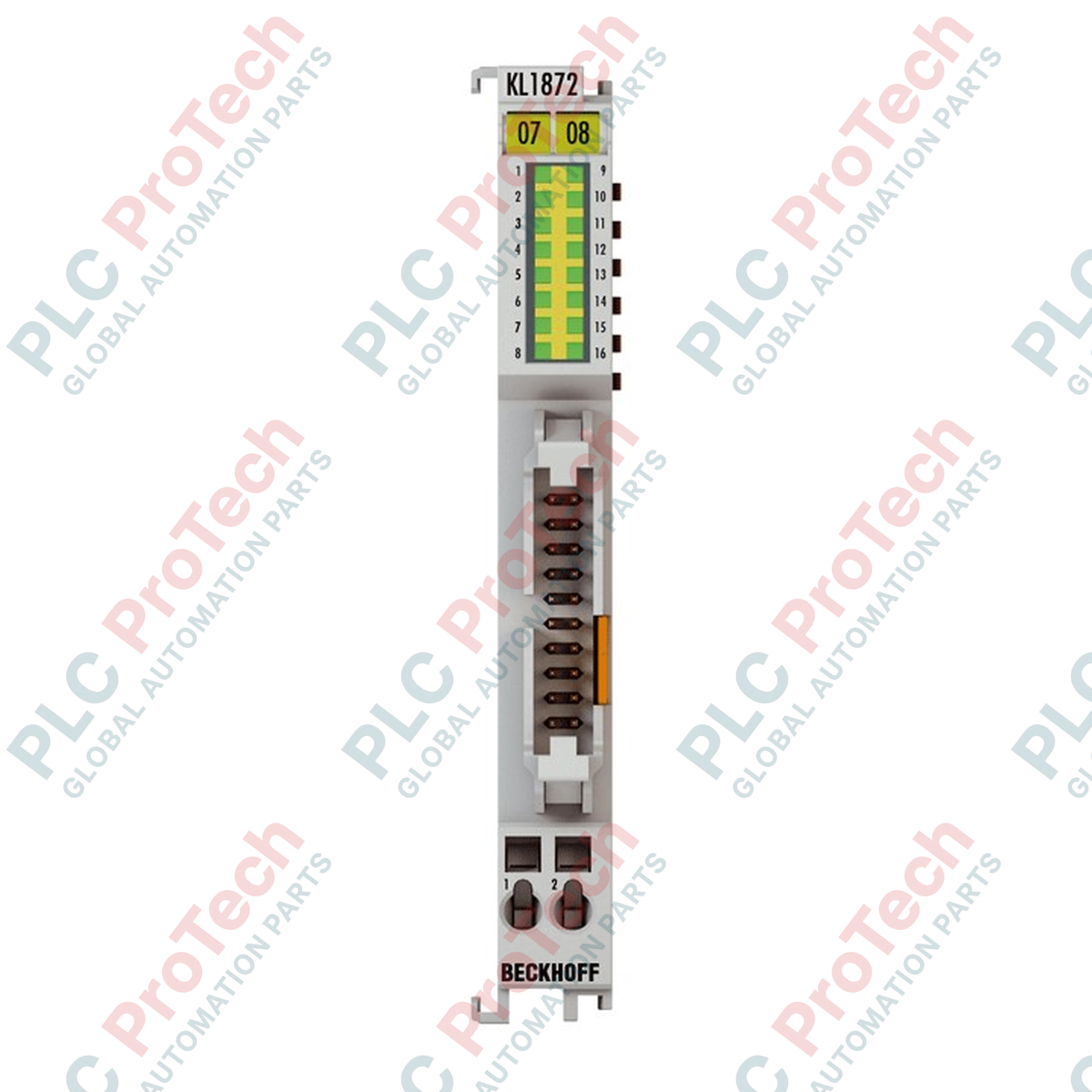

BECKHOFF KL1872 Morsetto di ingresso digitale a 16 canali 24 VDC con cavo piatto

Panoramica del prodotto

Il KL1872 (KL1872) è un terminale di ingresso digitale ad alta densità a 16 canali, progettato per il sistema Beckhoff Bus Terminal e sviluppato specificamente per applicazioni con spazio limitato e terminazioni multiple rapide. A differenza dei terminali standard, il KL1872 utilizza la tecnologia di connessione tramite cavo piatto a nastro, che riduce significativamente i tempi di assemblaggio e gli errori di cablaggio quando si collegano gruppi di sensori o schede di distribuzione specializzate. Conforme agli standard EN 61131-2 Tipo 1/3, questo modulo da 24 VDC è ideale per linee di assemblaggio automatizzate ad alta velocità, la produzione di semiconduttori e macchinari complessi per il confezionamento. Consolidando 16 ingressi discreti in un unico alloggiamento da 12 mm, massimizza la densità del quadro elettrico garantendo al contempo un'acquisizione affidabile del segnale grazie a un filtro di ingresso tipico di 0,2 ms, che protegge il sistema dal rumore elettrico industriale e dal rimbalzo dei contatti.

Configurazione tecnica

L'architettura hardware del KL1872 è ottimizzata per il protocollo di comunicazione interno K-bus e trasmette lo stato di 16 ingressi digitali al Bus Coupler come un'unica immagine di processo a 16 bit. L'acquisizione del segnale segue la caratteristica Tipo 3, mantenendo una corrente di ingresso tipica di 3 mA per garantire una commutazione affidabile anche con sensori elettronici. Una caratteristica tecnica fondamentale è l'interfaccia per cavo piatto a nastro a 20 poli, che fornisce un collegamento diretto a cablaggi preassemblati, eliminando la necessità di collegare singolarmente punto a punto 16 conduttori separati. Il modulo funziona con una tensione nominale standard di 24 VDC e fornisce un isolamento elettrico di 500 V tra il K-bus e il potenziale di campo, proteggendo il controller centrale dalle sovratensioni elettriche lato campo.

Specifiche tecniche

Domande frequenti tecniche

Il KL1872 richiede una configurazione software?

No, il KL1872 è un modulo "plug-and-play". Non richiede impostazioni di indirizzo o configurazione. Il Bus Coupler rileva automaticamente la larghezza dell'ingresso a 16 bit e la mappa nell'immagine di processo del controller.

Qual è il vantaggio della caratteristica di ingresso Tipo 3?

La specifica Tipo 3 (EN 61131-2) definisce un assorbimento di corrente maggiore a tensioni inferiori rispetto al Tipo 1. Ciò garantisce una migliore compatibilità con i sensori a 2 fili e una maggiore immunità al rumore negli ambienti industriali elettricamente "inquinati".

Come viene distribuita l'alimentazione ai sensori quando si utilizza il cavo a nastro?

Il KL1872 è progettato per l'acquisizione dei segnali. In genere, l'alimentazione a 24 VDC dei sensori viene distribuita tramite il cablaggio con cavo piatto a nastro o una scheda di distribuzione esterna. Il terminale non utilizza contatti di alimentazione standard per la distribuzione lato campo.

Guida alla progettazione e all'installazione

• Integrità del cavo piatto a nastro: Quando si crimpa il connettore a 20 poli, assicurarsi che il cavo sia perfettamente perpendicolare al corpo del connettore. Un disallineamento può causare "diafonia" o segnali intermittenti tra bit di ingresso adiacenti. Utilizzare esclusivamente cavi piatti di alta qualità, adatti all'intervallo di temperatura industriale (fino a 105 Celsius), per evitare l'irrigidimento dell'isolamento.

• Scarico della trazione: Poiché il cavo a nastro è più leggero rispetto al cablaggio industriale standard, è soggetto all'affaticamento dovuto alle vibrazioni. Fissare il cavo a nastro entro 50 mm dal terminale utilizzando una fascetta o una staffa di montaggio dedicata, per evitare tensioni sul connettore maschio a 20 poli.

• Conformità per aree pericolose: Il KL1872 riporta le marcature ATEX e IECEx "Ex ec" (sicurezza aumentata). Per le installazioni in aree pericolose della Zona 2, l'intero gruppo Bus Terminal deve essere montato in un involucro con grado di protezione IP54 e il cavo a nastro deve essere protetto dai danni meccanici per mantenere il livello di protezione contro le esplosioni.

• Filtraggio degli ingressi: Il filtro da 0,2 ms è fisso. Se l'applicazione prevede impulsi ad alta velocità (ad esempio, provenienti da un encoder o da un misuratore di portata) superiori a 2,5 kHz, assicurarsi che la durata dell'impulso sia significativamente maggiore del tempo di filtraggio di 0,2 ms per evitare il mancato conteggio degli impulsi.
