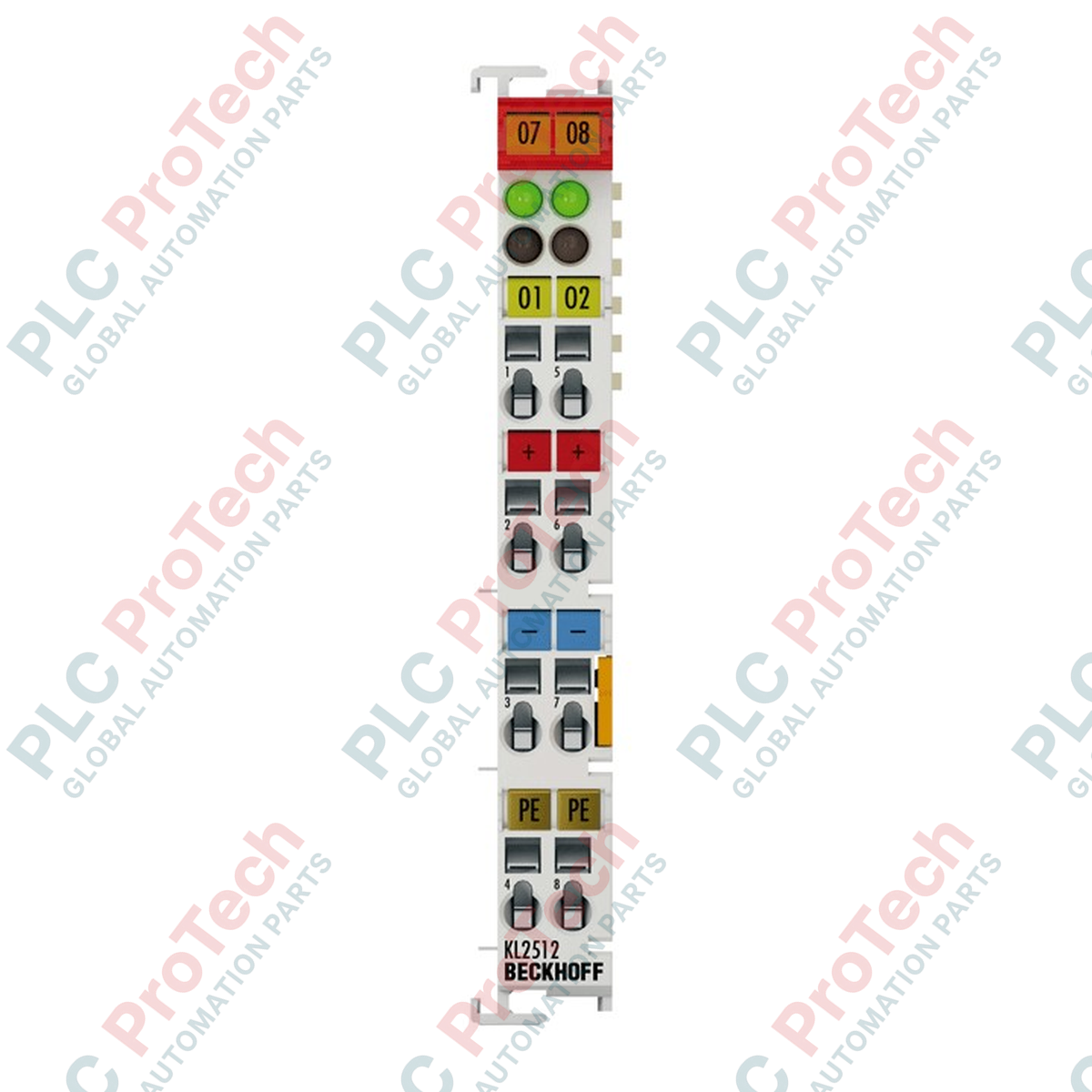

BECKHOFF Terminale bus KL2512

Descrizione

Progettato per la regolazione precisa della potenza di carichi ohmici, il terminale bus BECKHOFF KL2512 funziona come modulo di uscita a modulazione della larghezza d'impulso (PWM) a doppio canale all'interno del sistema K-bus Beckhoff. Modulando la linea a 24 V DC con un ciclo di lavoro regolabile dallo 0% al 100%, questo modulo consente di controllare in modo efficiente elementi riscaldanti, dispositivi termoelettrici di raffreddamento e piccoli dispositivi alimentati in DC. L'unità si integra perfettamente nei segmenti di terminali Beckhoff standard, facilitando l'automazione decentralizzata con requisiti minimi di configurazione.

Il BECKHOFF KL2512 dispone di una frequenza di clock PWM configurabile da 1 Hz a 20 kHz, consentendo agli ingegneri di regolare il segnale di uscita per prevenire interferenze armoniche e adattarlo alle caratteristiche specifiche del carico. L'isolamento elettrico di 500 V tra il K-bus e il potenziale di campo garantisce una protezione affidabile del sistema in ambienti industriali impegnativi.

Caratteristiche

• Due canali di uscita indipendenti a modulazione della larghezza d'impulso (PWM), progettati per carichi ohmici.
• Intervallo regolabile della frequenza di clock PWM da 1 Hz a 20 kHz (valore predefinito di 250 Hz) per una regolazione altamente flessibile.
• Risoluzione fino a 10 bit per un controllo preciso del fattore di lavoro del segnale di uscita.
• Robusto isolamento galvanico di 500 V tra l'elettronica interna del K-bus e il potenziale di campo.
• Formato compatto installabile su guida DIN, con cablaggio a innesto compatibile con la variante KSxxxx.
• Configurazione diretta tramite un Bus Coupler standard o un controllore industriale, senza impostazioni di indirizzo hardware.

Applicazioni

• Controllo di dispositivi termoelettrici di raffreddamento (elementi Peltier) in camere a temperatura controllata.
• Regolazione dell'intensità luminosa e della luminosità di illuminazione resistiva e pannelli indicatori.
• Regolazione del ciclo di lavoro di elementi riscaldanti industriali e riscaldatori per processi termici.
• Controllo della velocità di piccoli motori e attuatori DC non induttivi.

Specifiche tecniche

Linee guida per l'installazione

• Montare saldamente il terminale su guide DIN standard da 35 mm conformi a EN 60715.
• Assicurarsi che tutta l'alimentazione elettrica sia scollegata prima di inserire, rimuovere o cablare il terminale, per evitare danni al collegamento K-bus.
• Utilizzare una protezione esterna adeguata sulla linea di alimentazione a 24 V DC per proteggere le uscite da condizioni di sovracorrente.
• Mantenere uno spazio libero sufficiente per la ventilazione attorno al gruppo di terminali, per garantire che le temperature di esercizio non superino +55 degC.

Conformità e certificazioni

• CE
• ATEX: II 3 G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
