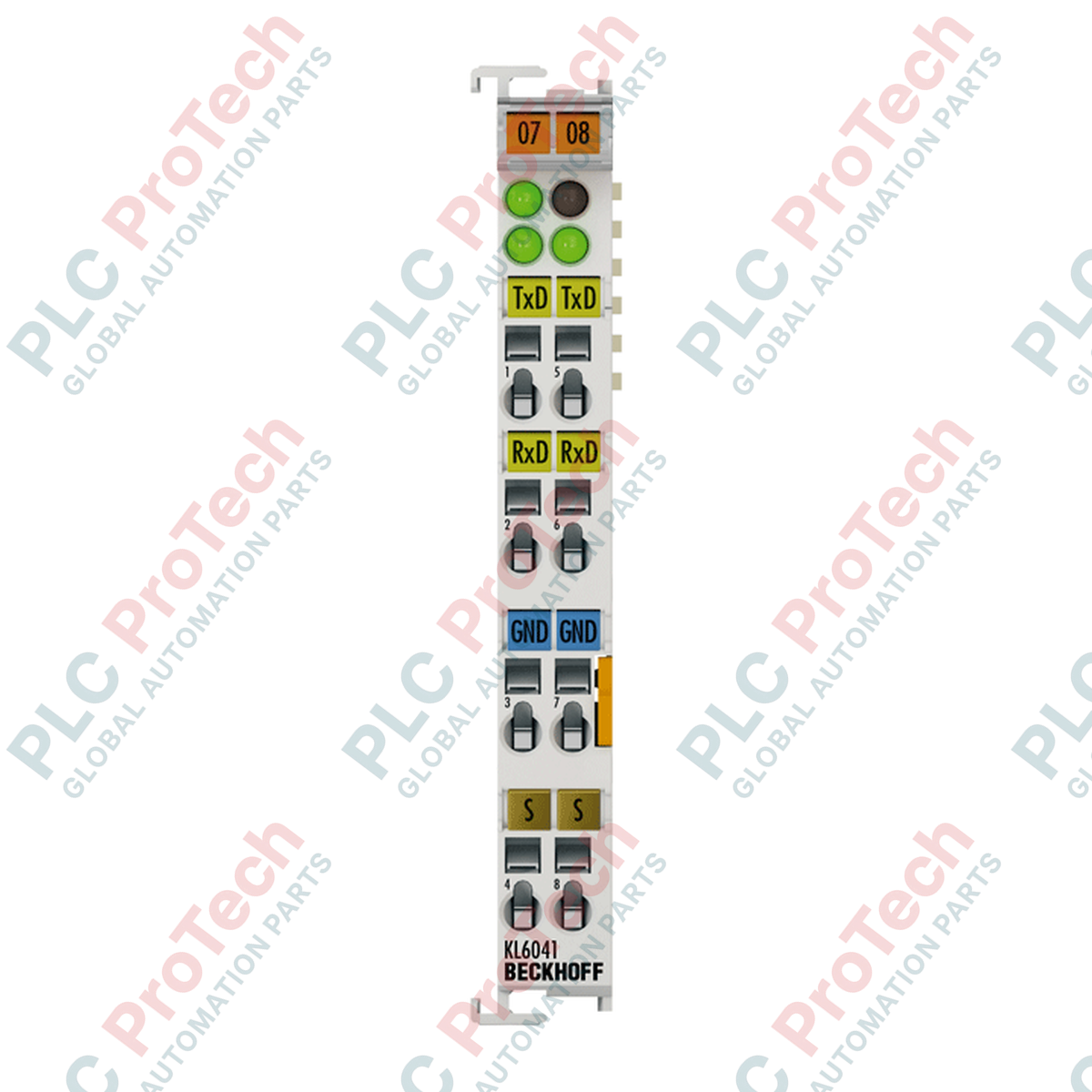

BECKHOFF KL6041 Bus Terminal con interfaccia seriale RS422/RS485

Descrizione

Il BECKHOFF KL6041 è un Bus Terminal con interfaccia seriale ad alte prestazioni, progettato per collegare direttamente i dispositivi dotati di interfacce RS422 o RS485 alle reti di automazione basate su K-bus. Operando come gateway intelligente, il terminale consente al sistema di trasmettere e ricevere flussi di dati seriali indipendentemente dal protocollo del bus di campo sottostante. Questa integrazione diretta garantisce uno scambio dati affidabile con vari dispositivi periferici, come lettori di codici a barre, display seriali, terminali operatore e sensori specializzati.

Il terminale opera come modulo di comunicazione attivo che gestisce la trasmissione fisica dei dati mediante segnalazione differenziale. Dispone di buffer di memoria interni dedicati per prevenire la perdita di dati durante i periodi di traffico elevato sul bus. Separando il ciclo di comunicazione seriale dal ciclo di attività del bus di campo, il BECKHOFF KL6041 garantisce una trasmissione dati stabile e precisa, ulteriormente supportata dall'isolamento galvanico integrato che protegge l'elettronica interna del K-bus dalle interferenze lato campo.

Caratteristiche

• Compatibilità con due interfacce, a supporto della comunicazione seriale RS422 e RS485.
• Modalità di trasferimento dati full-duplex e half-duplex.
• Trasmissione differenziale del segnale per ridurre al minimo le interferenze elettromagnetiche.
• Impedenza di linea integrata di 120 ohm per l'adattamento ai cavi di comunicazione standard.
• Buffer dati integrati, costituiti da un buffer di ricezione da 1024 byte e un buffer di trasmissione da 128 byte.
• Isolamento galvanico nominale di 500 V tra il K-bus interno e le linee dei segnali di campo.
• Ampiezza variabile dell'immagine di processo, fino a 22 byte di dati utente.
• Alimentazione diretta tramite il K-bus, senza necessità di contatti di alimentazione esterni.

Applicazioni

• Integrazione di dispositivi seriali legacy, inclusi lettori di codici a barre, bilance e stampanti per etichette.
• Collegamenti di comunicazione seriale RS422/RS485 punto-punto su lunghe distanze, fino a circa 1000 metri.
• Collegamento di pannelli di interfaccia operatore e display seriali industriali.
• Interfacciamento con controller seriali proprietari e strumentazione di terze parti.

Specifiche tecniche

Generale

Specifiche elettriche e del buffer

Caratteristiche meccaniche e ambientali

Conformità e certificazioni

Linee guida per l’installazione

1. Assicurarsi che il sistema sia completamente disalimentato e che tutte le alimentazioni siano spente prima di procedere con l’installazione.
2. Verificare che il numero di modello corrisponda a KL6041 e ispezionare l’alloggiamento del morsetto per individuare eventuali segni visibili di danni dovuti al trasporto.
3. Montare il morsetto su una guida DIN standard da 35 mm facendolo scattare in posizione e assicurandosi che le scanalature laterali di interblocco siano correttamente allineate con i morsetti adiacenti.
4. Assicurare il bloccaggio meccanico e il corretto collegamento dei contatti K-bus con i morsetti adiacenti sulla guida.
5. Collegare i segnali seriali RS422 o RS485 ai punti di connessione utilizzando cavi di comunicazione a doppino intrecciato. Assicurare una terminazione adeguata utilizzando l’impedenza interna di 120 ohm, se richiesta dalla topologia della rete.
6. Collegare a terra correttamente le schermature dei cavi per prevenire il rumore elettrico e il degrado del segnale.
7. Riattivare il sistema K-bus e configurare i parametri di comunicazione seriale (baud rate, parità, bit di stop) utilizzando TwinCAT o il software di configurazione standard del controller.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF KL6041 esistente, isolare innanzitutto l’alimentazione dell’intera stazione. Annotare e documentare la configurazione dei morsetti e i collegamenti fisici dei cavi prima di rimuovere l’unità guasta. L’unità sostitutiva non richiede impostazioni dell’indirizzo hardware, poiché i parametri di configurazione vengono scritti automaticamente dal Bus Coupler o dal controller durante l’inizializzazione.
