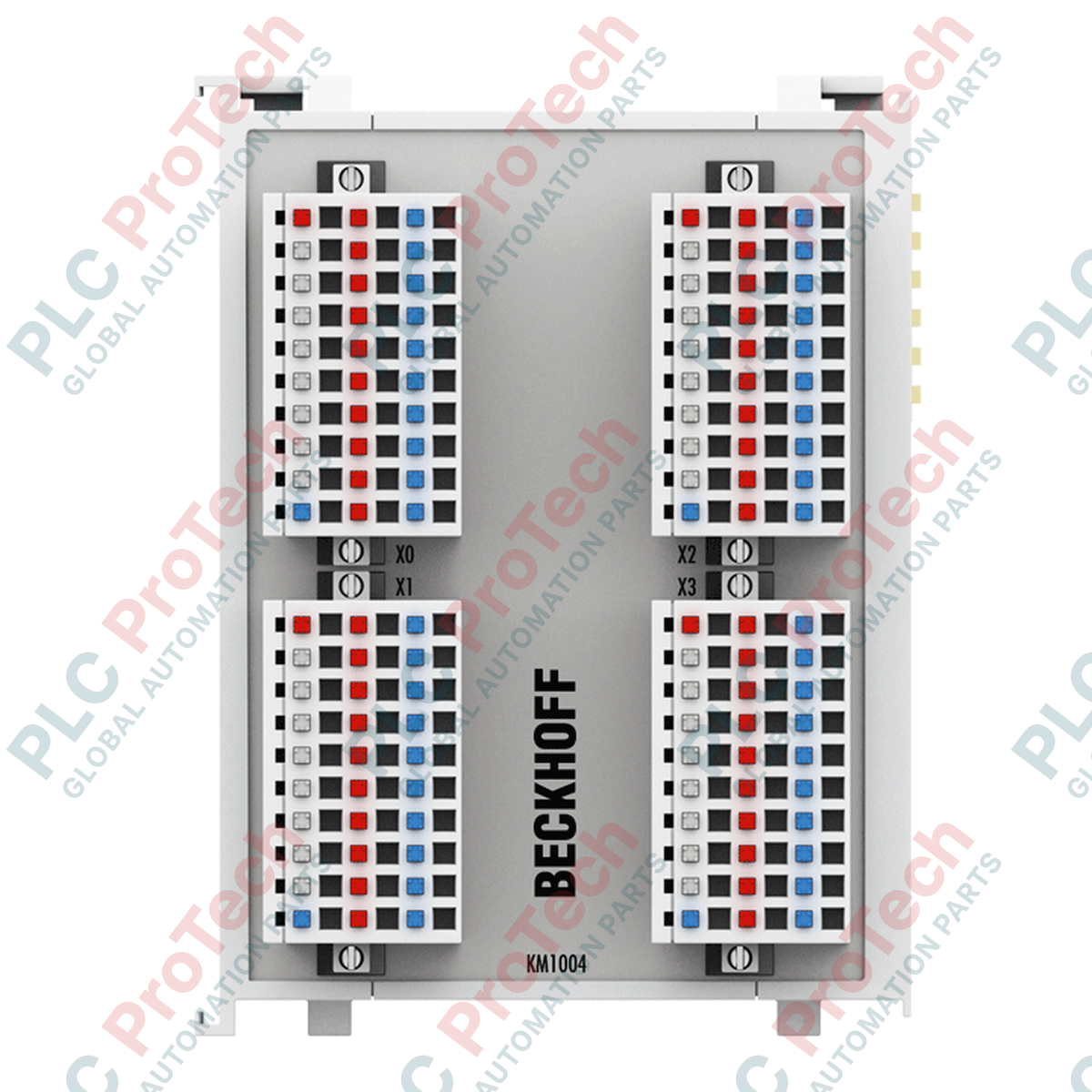

Beckhoff KM1004-0000 Modulo di ingresso digitale a 32 canali

Panoramica del prodotto

Il KM1004-0000 (KM1004-0000) è un modulo Bus Terminal ad alta densità dotato di 32 ingressi digitali, progettato per sistemi avanzati di automazione industriale. Questo modulo offre una soluzione compatta per la raccolta di un massimo di 32 segnali discreti da 24 V DC, trasmettendoli all'unità di automazione centrale tramite isolamento elettrico. La serie KM1004 è progettata per l'integrazione nel sistema I/O standard Beckhoff e offre un livello di cablaggio collegabile che semplifica notevolmente l'installazione e la manutenzione in quadri di controllo con spazio limitato. È la scelta ideale per il monitoraggio di un numero elevato di sensori quando è richiesta un'elevata densità di canali per ridurre al minimo l'ingombro complessivo del gruppo I/O.

Configurazione tecnica

L'architettura del KM1004-0000 è ottimizzata per l'elaborazione dei segnali su 32 canali, organizzati in quattro gruppi da otto ingressi per connettore. Funziona con una tensione nominale di 24 V DC ed è conforme alla specifica EN 61131-2 Tipo 1. Il modulo dispone di un filtro d'ingresso da 3,0 ms per sopprimere il rumore del segnale e garantire un'acquisizione affidabile dei dati. Progettato per la massima versatilità, il KM1004-0000 non utilizza contatti di alimentazione e ricava l'alimentazione logica dal K-bus. È progettato fisicamente per il montaggio su guide DIN standard da 35 mm e supporta l'assemblaggio affiancato mediante un collegamento a doppia scanalatura e chiavetta, consentendo configurazioni scalabili e organizzate dei pannelli di controllo.

Specifiche tecniche

Domande frequenti

Qual è la differenza tra il KM1004-0000 e le varianti -0001, -0002 o -0004?

Il -0000 è il modulo base fornito senza connettori. Le altre varianti (-0001, -0002, -0004) includono tipi di connettore specifici (a 1 filo o a 3 fili) e indicatori LED di stato per adattarsi a diversi requisiti di cablaggio e diagnostica.

Questi moduli sono compatibili con i terminali EtherCAT standard?

La serie KM comprende moduli Bus Terminal integrati nel sistema I/O. Assicurarsi che l'architettura del controller sia configurata per la compatibilità specifica con il sistema Bus Terminal richiesto da questi moduli.

Questo modulo richiede impostazioni di indirizzamento o configurazione?

No. Il KM1004-0000 è un modulo "plug-and-play"; non richiede l'impostazione manuale dell'indirizzo né configurazioni, poiché viene riconosciuto e gestito automaticamente dall'unità di automazione di livello superiore.

Questo modulo può essere utilizzato in ambienti con elevato rumore elettrico?

Gli ingressi sono isolati elettricamente a 500 V tra il K-bus e il potenziale di campo, contribuendo a proteggere l'elettronica interna dal rumore di modo comune e dai transitori presenti negli ambienti industriali pesanti.

Linee guida per l'installazione e buone pratiche

• Connettori di cablaggio: Il KM1004-0000 richiede l'utilizzo di connettori femmina compatibili (come quelli della serie ZS2001) per realizzare il livello di connessione a innesto. Scegliere il connettore in base allo schema di cablaggio (a 1 filo o a 3 fili) e alla necessità di disporre di diagnostica LED secondo la propria strategia di manutenzione.

• Montaggio: Fissare il modulo su una guida DIN da 35 mm utilizzando il fermo integrato. Durante il montaggio dei moduli affiancati, assicurarsi che il collegamento a doppia scanalatura e chiavetta sia correttamente innestato per mantenere la stabilità meccanica e il corretto allineamento del bus interno.

• Preparazione dei conduttori: Per garantire connessioni affidabili, assicurarsi che i conduttori siano spelati per 8 mm. Utilizzare capicorda appropriati per i fili a trefoli, così da assicurare un contatto robusto e a bassa resistenza all'interno dell'interfaccia del morsetto a molla.
