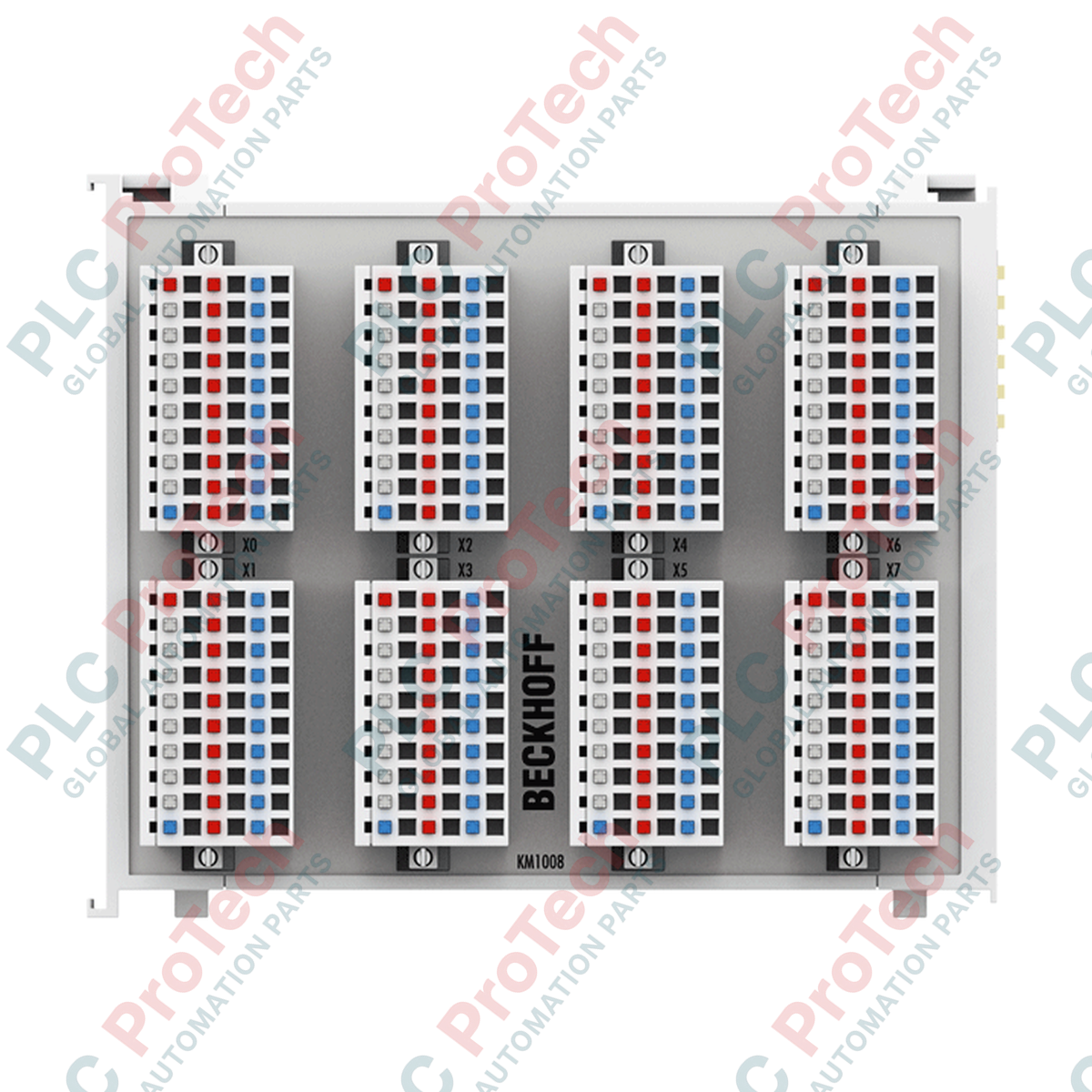

BECKHOFF KM1018-0002 Modulo terminale bus

Descrizione

La BECKHOFF KM1018-0002 è un modulo terminale Bus Terminal compatto ad alta densità, progettato per elaborare fino a 64 segnali di ingresso digitali dal livello di campo negli ambienti di automazione industriale. Raggruppando più canali in un singolo alloggiamento altamente efficiente, questo modulo terminale ottimizza l'utilizzo dello spazio nei quadri di controllo, mantenendo al contempo un'integrazione affidabile del sistema con le architetture I/O K-bus standard.

Questa variante specifica, la KM1018-0002, integra la tecnologia di connessione a 1 filo completa di LED di stato integrati, consentendo la diagnostica locale su ciascuno dei 64 punti di connessione dei canali. I segnali di controllo vengono trasmessi con isolamento elettrico dal potenziale di campo all'unità di automazione di livello superiore, garantendo un funzionamento affidabile in ambienti esigenti.

Caratteristiche

• Elaborazione ad alta densità di 64 canali di ingresso digitali in un singolo alloggiamento terminale.
• Tecnologia di connessione a 1 filo con LED di stato diagnostici integrati per una rapida risoluzione dei problemi.
• Isolamento elettrico di 500 V tra il K-bus e il potenziale di campo.
• Interfaccia con livello di cablaggio innestabile per semplificare l'installazione e accelerare le sostituzioni fisiche.
• Design compatto progettato per il montaggio su guide DIN standard.

Applicazioni

• Acquisizione di segnali digitali ad alto numero di canali in quadri di controllo con spazio limitato.
• Controllo di macchinari industriali e configurazioni di automazione manifatturiera localizzata.
• Elaborazione I/O distribuita integrata con gli accoppiatori K-bus standard Beckhoff.

Specifiche tecniche

Informazioni generali e fisiche

Segnale ed elettricità

Condizioni ambientali e norme

Linee guida per l’installazione

1. Disalimentazione del sistema: Prima di iniziare qualsiasi procedura di installazione, montaggio o cablaggio, isolare e disattivare l’alimentazione dell’intero quadro elettrico.
2. Montaggio su guida DIN: Fissare saldamente la morsettiera a una guida DIN standard da 35 mm (EN 60715) utilizzando il sistema di bloccaggio integrato. Garantire un fissaggio meccanico rigido mediante la doppia scanalatura e il collegamento a chiave per il montaggio affiancato.
3. Cablaggio e connettori: Spellare i conduttori di ingresso per una lunghezza di 8 mm. Inserire fili da 0,08 a 1,5 mm² nel connettore a innesto a 1 filo.
4. Verifica dello stato: Ripristinare l’alimentazione del sistema e osservare i LED di stato specifici per canale per confermare le variazioni dello stato logico dei 64 segnali di ingresso durante la messa in servizio.
