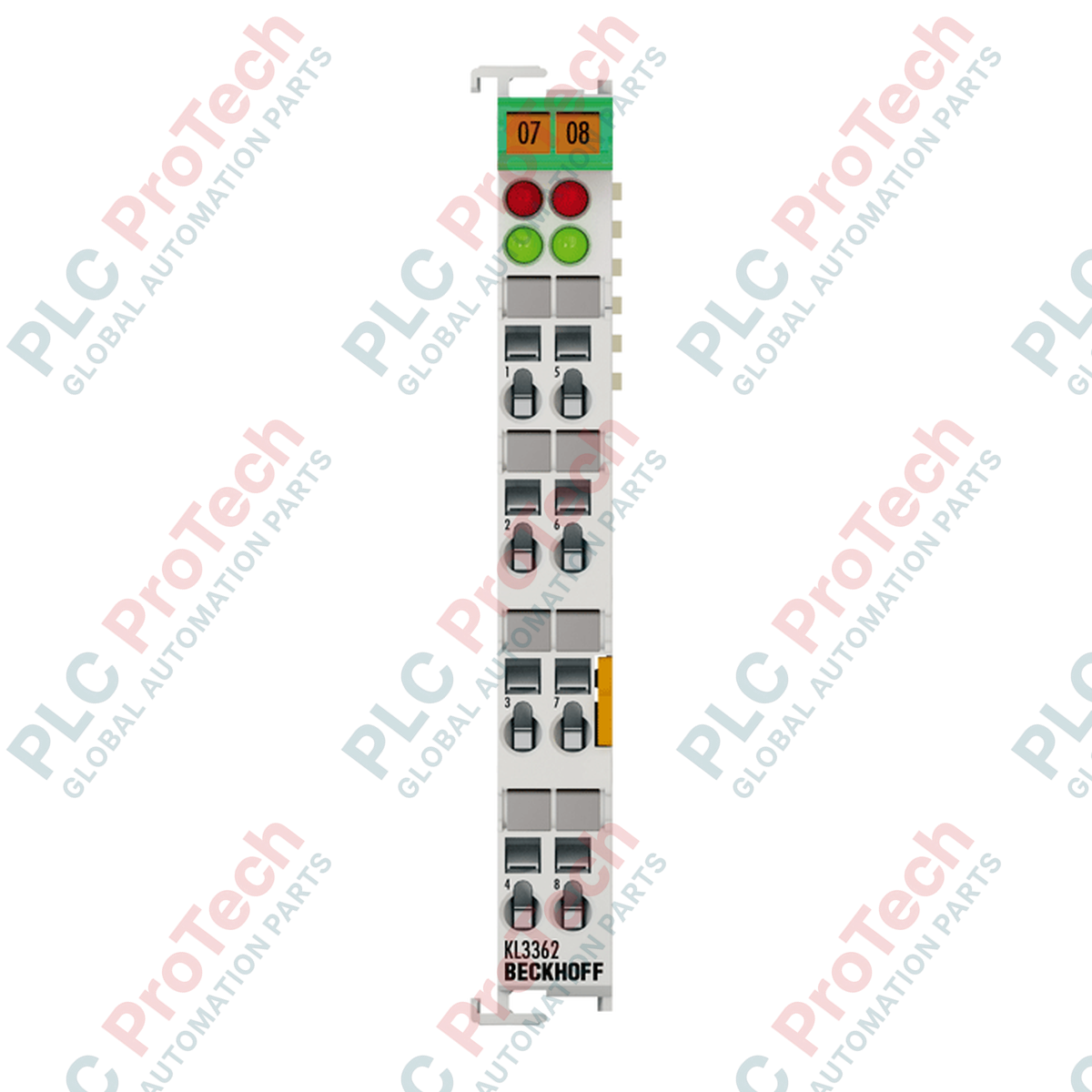

BECKHOFF KS3362 Terminale bus

Descrizione

Il BECKHOFF KS3362 è un Bus Terminal con ingresso analogico a 2 canali, progettato per la registrazione e l'analisi ad alta velocità di segnali di tensione nell'intervallo da -10 a +10 V. In quanto parte del sistema K-bus Beckhoff, questo morsetto integra funzionalità di datalogger ad alta velocità direttamente nelle stazioni I/O standard, consentendo l'acquisizione rapida di transitori e l'elaborazione dei segnali analogici senza richiedere hardware di misura specializzato esterno.

Dotato di un ingresso trigger integrato e di 32 kbyte di memoria interna, il BECKHOFF KS3362 consente cicli di misurazione precisi e controllati dagli eventi. Questo morsetto si distingue dai Bus Terminal standard per l'integrazione di un livello di cablaggio a innesto (alloggiamento KS), che semplifica le attività di installazione, messa in servizio e manutenzione fisica consentendo di scollegare i morsetti precablati senza interferire con il cablaggio di campo.

Caratteristiche

• Due canali di ingresso analogico ad alta velocità per segnali di tensione da -10 a +10 V
• Ingresso trigger integrato e configurabile per avviare con precisione la misurazione
• 32 kbyte di memoria interna dedicati alla registrazione dati ad alta velocità
• Tempi di conversione configurabili fino a 10 microsecondi nella modalità di campionamento rapido
• Livello di connessione a innesto (alloggiamento della serie KS) per una sostituzione fisica rapida e senza utensili
• Alimentazione completamente tramite il K-bus interno, eliminando la necessità di instradare i contatti di alimentazione

Applicazioni

• Acquisizione ad alta velocità delle tensioni transitorie e analisi delle forme d'onda
• Monitoraggio dinamico delle macchine e registrazione diagnostica
• Campionamento dei segnali attivato da eventi nei sistemi di garanzia della qualità e nei banchi di prova
• Feedback rapido del ciclo di processo in ambienti di automazione industriale sincronizzati

Specifiche tecniche

Generale

Segnale e I/O

Elettrica e comunicazione

Prestazioni

Connessione e caratteristiche meccaniche

Ambiente e conformità

Linee guida per l'installazione

1. Assicurarsi che tutti i componenti elettrici e le fonti di alimentazione del sistema K-bus siano completamente privi di tensione prima del montaggio o della manutenzione.
2. Montare il morsetto su una guida DIN standard da 35 mm conforme alla norma EN 60715, fissando il blocco per evitare spostamenti meccanici.
3. Per eseguire il cablaggio, utilizzare un piccolo cacciavite a lama piatta per azionare i morsetti a molla del connettore collegabile.
4. Assicurarsi che l'isolamento dei conduttori del cablaggio sul campo sia spelato alla lunghezza prescritta di 9-10 mm prima dell'inserimento.
5. Verificare la configurazione dell'alimentazione K-bus. Poiché questo morsetto non trasferisce i contatti di alimentazione, assicurarsi che i morsetti successivi dipendenti dai contatti di alimentazione sulla stessa guida siano alimentati tramite un morsetto di alimentazione separato, se necessario.

Raccomandazioni per la sostituzione

Il design del cablaggio collegabile del BECKHOFF KS3362 semplifica le procedure di sostituzione. Il cablaggio sul campo rimane permanentemente bloccato nella morsettiera rimovibile. Per sostituire un morsetto difettoso, scollegare delicatamente il connettore precablato dall'alloggiamento, rilasciare il blocco meccanico per far scorrere il modulo fuori dalla guida DIN, installare il modulo sostitutivo e ricollegare saldamente il connettore precablato. In questo modo si elimina il ricablaggio manuale e si riduce il rischio di errori di cablaggio durante la messa in servizio.
